阶梯式齿状散热结构三维设计

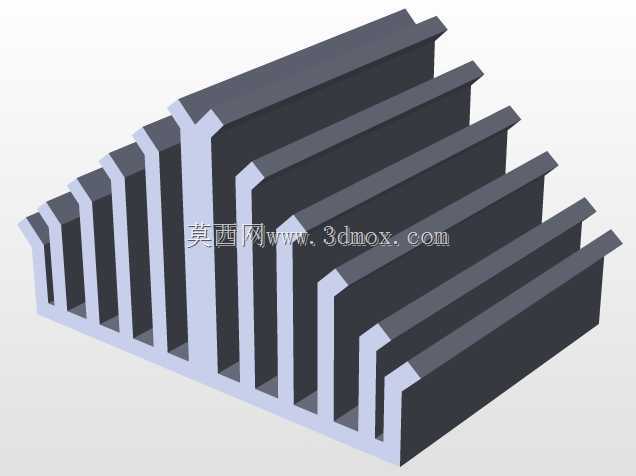

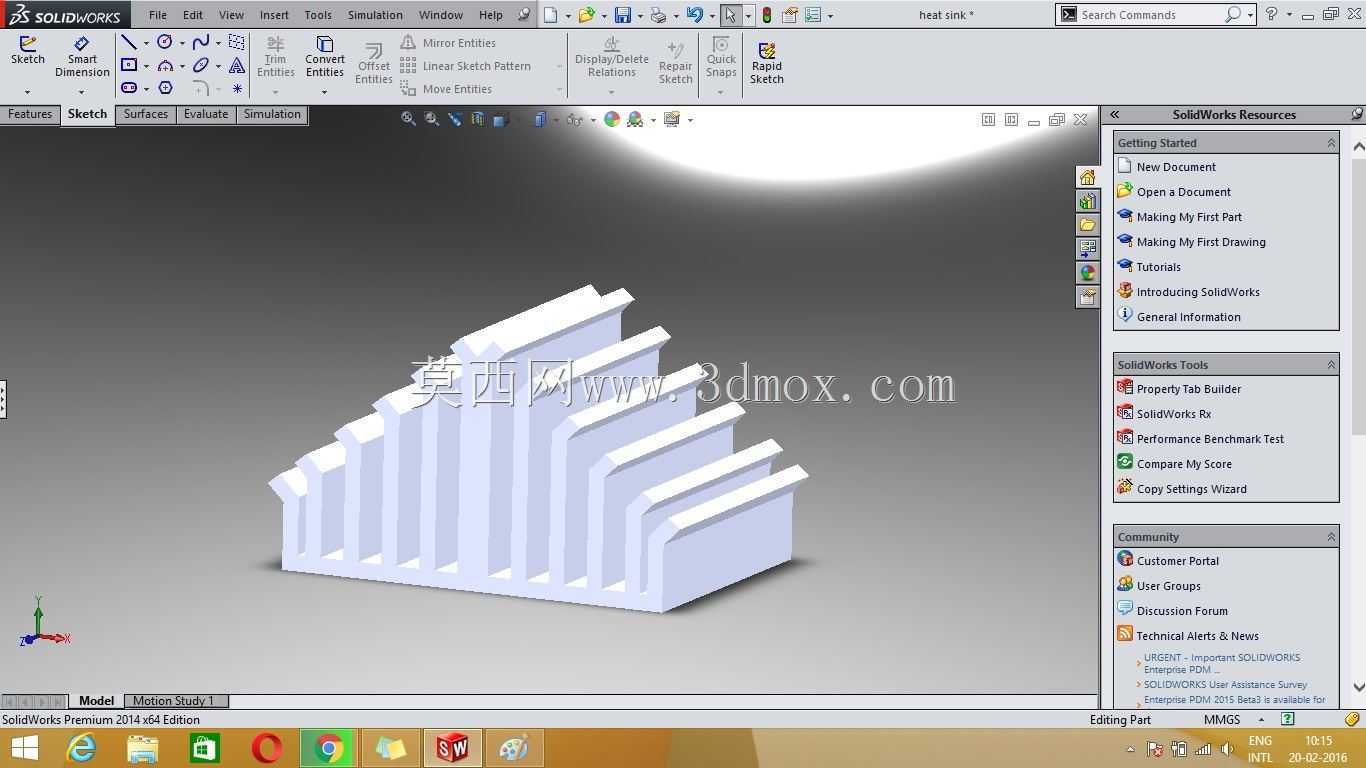

　　在工业电子、功率器件热管理场景中，风冷散热结构的设计直接决定设备长期运行的稳定性，这款阶梯排布的齿状散热结构，正是针对小空间内高功率密度器件的散热需求开发。日常做结构设计时经常遇到安装空间受限、热源分布不均的问题，常规等高度直鳍片散热器往往存在鳍片末端风阻大、气流利用率低的问题，靠近进风侧的鳍片换热充分，而出风侧鳍片因为气流被加热、流道阻力累积，换热效率会出现明显衰减，长期运行下热源局部温差过大，很容易造成功率器件结温超标，触发降频甚至过热损坏。这款结构采用非对称阶梯式齿高排布，从进风端到出风端鳍片高度逐步抬升，同时鳍片边缘做了斜切导风处理，能够引导气流顺着阶梯坡面逐层流过每一片鳍片表面，避免气流在鳍片间隙形成涡流滞止区，

　　有效提升单位体积下的换热面积利用率。从安装边界来看，这款散热结构采用一体化平底基座设计，基座底面平面度控制在适合贴装功率器件的公差范围内，不需要额外加装均热板就可以直接贴合TO封装、MOS管、小型功率模块等常见发热器件的安装面，基座预留的安装孔位可以适配常规PCB板或者设备壳体的固定螺距，整体安装高度控制在小体积设备的内部空间阈值内，不会和周边电容、接线端子等元器件产生干涉。设计过程中针对鳍片厚度、齿间距做了多轮迭代调整，鳍片厚度兼顾压铸或者挤出成型的工艺可行性，不会因为壁厚过薄造成成型时填充不足、鳍片顶端缺料，也不会因为壁厚过大挤占气流通道、减少有效换热面积；齿间距的设置匹配常规轴流风扇的出风风速，

　　在自然对流场景下也能依靠烟囱效应带动气流顺着阶梯间隙流动，不会因为齿距过小造成积灰堵塞、长期使用后散热性能衰减。不同于常规对称式散热器，这款结构的阶梯排布还可以适配热源偏置的安装场景，将鳍片更高的一侧对应热源核心发热区，更短的鳍片对应温度稍低的区域，实现散热能力的按需分配，不需要额外增加散热结构的整体重量和占用空间，就可以把热源表面的温差控制在合理区间内，在小型工控电源、车载功率模块、伺服驱动器这类安装空间紧凑、热负荷波动大的设备场景中，能够很好地平衡散热性能、安装空间和加工成本三者的关系。实际选型匹配时，可以根据器件的实际热耗调整鳍片的阶梯高度差和整体长度，不需要重新开模就可以快速衍生出适配不同功率等级的散热结构变体，大幅缩短热管理结构的开发周期。
