剖视结构直流电动马达三维设计

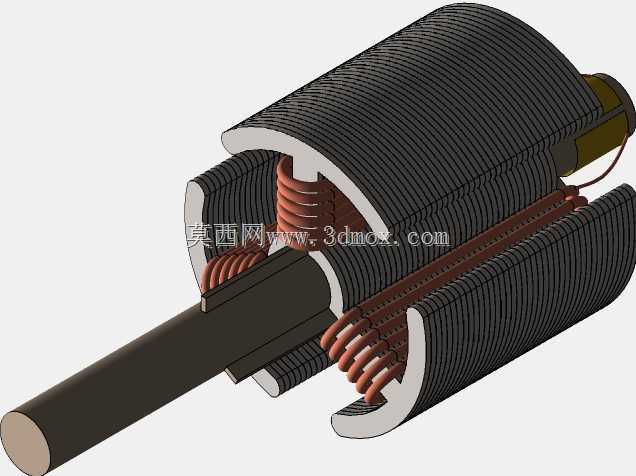

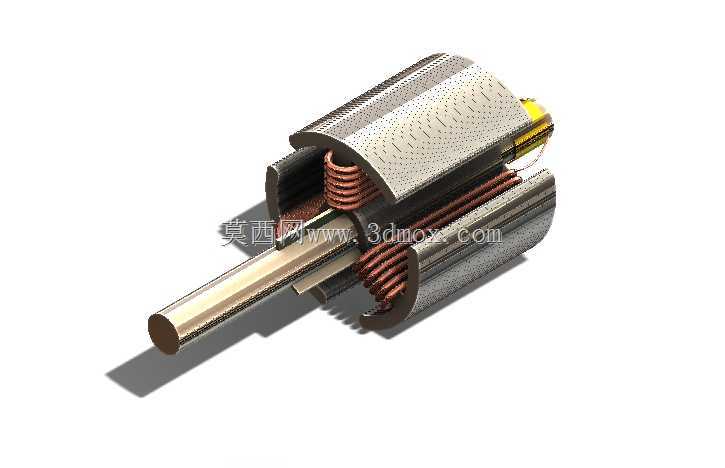

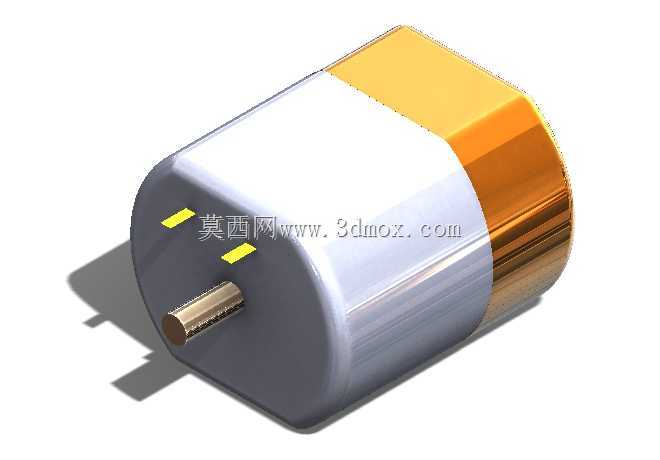

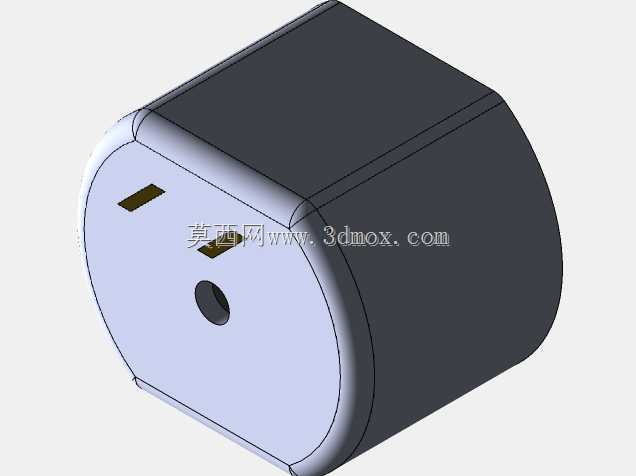

　　这款直流电动马达的三维结构设计，完整还原了有刷直流电机的核心内部构造，采用半剖视的呈现方式，能让结构设计人员清晰观察到各部件的装配关系与空间排布，在小型传动设备选型、教学演示结构拆解、非标设备动力单元适配场景中都能作为可靠的结构参考。从实际工程应用角度看，这类直流马达常被用于小型自动化输送线的驱动单元、民用电动工具的动力源、精密实验台的进给动力输出，以及部分小型代步设备的动力执行端，其核心优势在于启动转矩大、调速线性度好，在低压供电场景下的动力响应速度优于同功率等级的交流异步电机。设计过程中优先还原了定子永磁体、电枢铁芯、漆包线绕组、换向器与输出轴的配合公差，电枢铁芯采用斜槽叠片结构的建模还原，能直观体现实际产品中抑制齿槽转矩、

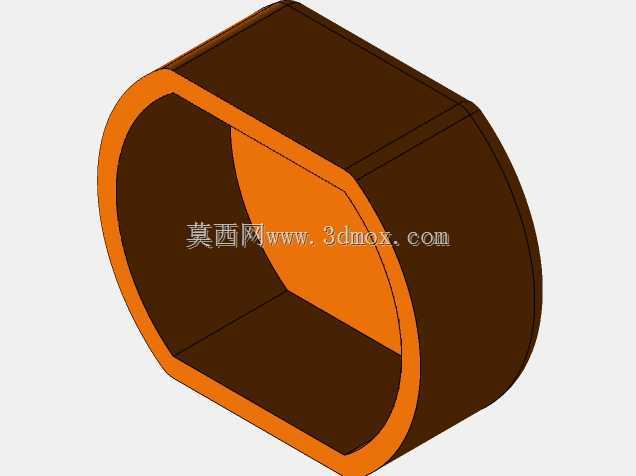

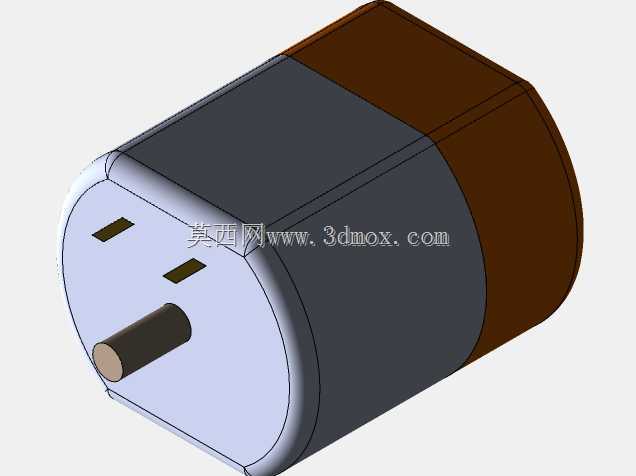

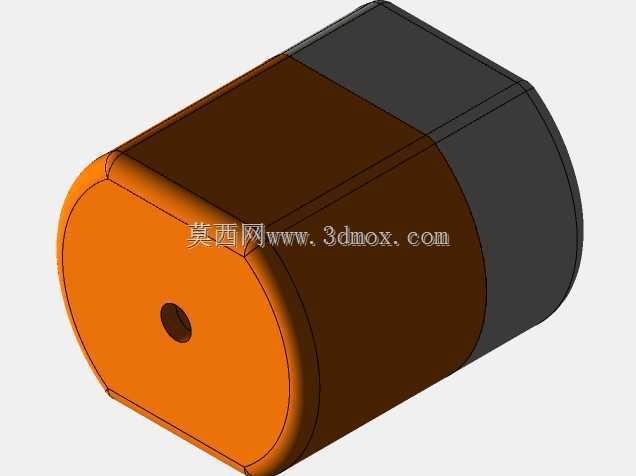

　　降低运行振动的设计思路，绕组的排布方式完全参照量产直流电机的绕线工艺，每一组线圈的跨距、与换向器的连接点位都做了精准还原，避免了简化建模带来的结构误导。输出轴的轴伸端做了标准的配合轴径建模，安装基准面与端盖的止口边界严格遵循小型直流电机的通用安装尺寸规范，选型人员可以直接参考模型的安装孔位、轴伸长度、机体外径参数做设备安装空间的预留校核，不需要额外反复核对二维图纸的尺寸链。模型同时还原了电机内部的绝缘衬垫、绕组端部的固定结构细节，能帮助刚接触电机结构的设计人员理解直流电机的动力传递路径：通电后绕组在定子磁场中受安培力产生转矩，通过换向器持续切换绕组电流方向保证转子持续同向转动，最终通过输出轴将转矩传递给负载端。

　　在做设备动力单元匹配时，设计人员可以借助这个模型直观判断电机与周边传动部件的干涉风险，比如同步带轮、联轴器的安装空间是否充足，电机尾部的散热间隙是否满足长期运行的通风要求，端盖固定螺栓的拆装空间是否预留足够，这些在二维图纸上容易被忽略的空间干涉问题，通过三维模型的剖视视角都能提前排查，减少实际加工装配阶段的改模成本。
