头戴式照明设备前照灯曲面结构设计

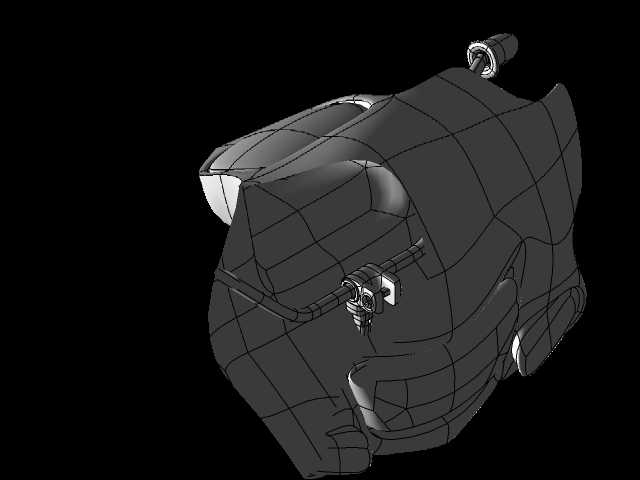

　　这款头灯面板的结构设计，首先要适配头戴式照明设备的实际使用场景，这类设备广泛应用于户外探洞、夜间巡检、工矿作业、夜间骑行等需要解放双手的照明场景，作为头灯最外侧的外露部件，面板需要同时承担光学元件防护、光线出射角度约束、佩戴时的风阻降低、外观辨识度提升这几个核心功能。从结构布局来看，面板整体采用流线型自由曲面设计，整体轮廓贴合头灯主体的弧形安装基面，两侧延伸出的弧形翼面刚好覆盖头灯侧部的调节结构安装位，安装时可以通过侧边的卡扣结构与头灯后壳实现快速扣合，不需要额外增加外露的固定螺丝，既提升了外观的整体性，也能减少户外使用时缝隙进灰进水的风险。中间的内凹区域是主照明透镜的安装位，内凹的深度刚好匹配透镜的边缘厚度，

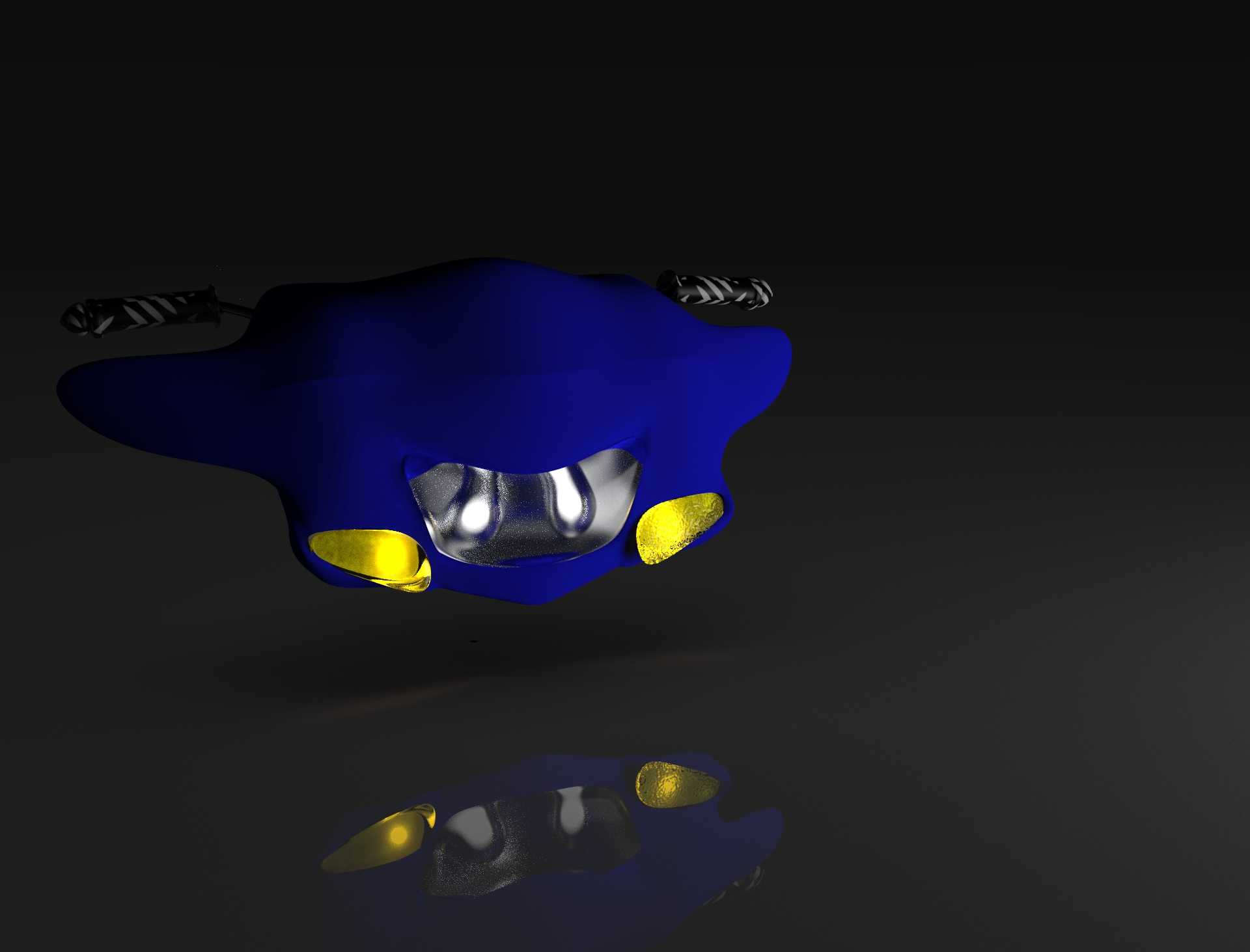

　　装配后透镜表面与面板外表面的高度差控制在0.5mm以内，避免使用过程中透镜边缘被磕碰划伤，同时内凹的侧壁做了哑光磨砂处理，能够减少主光源出射时的侧边杂散光，避免光线在面板内侧反射形成眩光影响使用者的视线。两侧对称布置的黄色区域是辅助警示灯的透光窗口，窗口位置比主透镜区域略微凸起1mm左右，一方面能够让辅助灯的光线向侧方扩散更大的角度，在团队作业时让侧方的同伴能够清晰识别佩戴者的位置，另一方面凸起的结构也能在头灯意外跌落时首先接触接触面，缓冲撞击能量，保护中间的主照明透镜不受直接冲击。面板背部的安装边界做了一圈0.8mm宽的密封槽，装配时可以嵌入对应尺寸的硅胶密封圈，配合后壳的压紧结构能够实现IP65级别的防护能力，

　　满足雨天户外使用或者工矿多粉尘环境下的使用需求。从设计思路上，整个面板的曲面过渡全部采用G2连续的自由曲面构建，没有尖锐的棱角，一方面是佩戴时如果发生碰撞，圆滑的曲面不会对使用者的额头部位造成划伤，另一方面流线型的外形在骑行或者快速移动时能够有效降低风阻，减少头灯佩戴时的风噪，同时也不容易勾挂户外的树枝、线缆等障碍物。面板的整体宽度控制在110mm，高度45mm，最大厚度12mm，这个尺寸边界刚好适配主流的头戴式绑带安装宽度，不会因为面板过宽影响绑带的调节，也不会因为尺寸过小导致照明覆盖角度不足。在壁厚设计上，面板主体的均匀壁厚设置为2mm，透光窗口区域因为需要兼顾光线透过率和结构强度，壁厚调整为1.5mm，

　　同时在背部对应安装卡扣的位置做了局部加厚到3mm，并增加了放射状的加强筋，避免多次拆装卡扣时出现断裂问题。主透镜安装位的周边做了三个定位柱，装配时可以和透镜上的定位孔快速对齐，保证透镜的光轴与面板的中心轴线重合，避免出现照明光斑偏移的问题。两侧的辅助灯窗口内侧做了格栅状的散光结构，不需要额外增加散光镜片就能让辅助LED的光线实现120度的扩散角度，减少了零件数量，也降低了整体装配的复杂度。考虑到头灯在使用过程中会持续发热，面板在背部对应主光源散热片的位置预留了2mm的间隙，避免面板长期接触高温部件出现变形，同时间隙内的空气流通也能辅助带走一部分热量，提升头灯整体的散热效率。整个面板的外表面做了哑光晒纹处理，既能够提升手持触摸的质感，也能减少使用过程中表面留下指纹和划痕，长期使用也能保持较好的外观状态。在安装配合上，面板与后壳的配合间隙控制在0.1mm以内，既保证装配的顺畅性，也不会出现明显的缝隙影响外观和防护性能。
