20英寸汽车改装轮毂三维设计作品

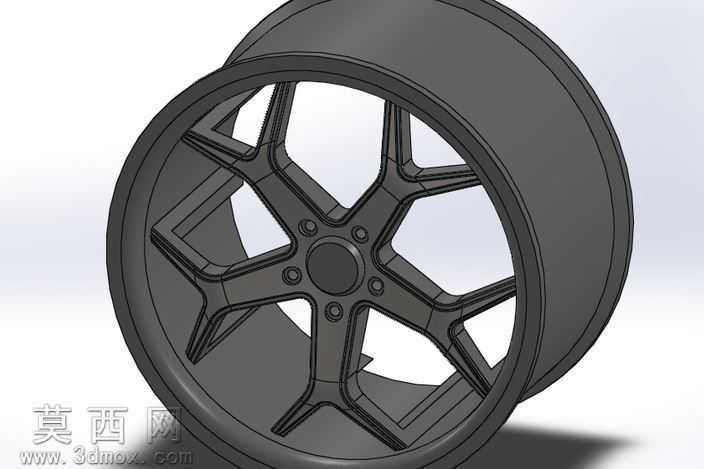

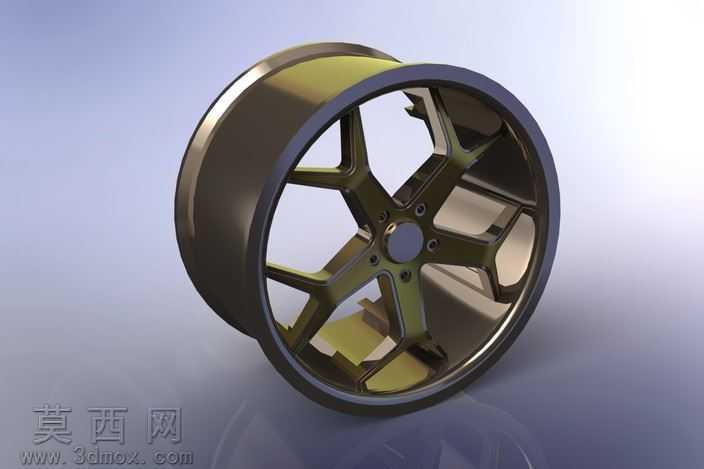

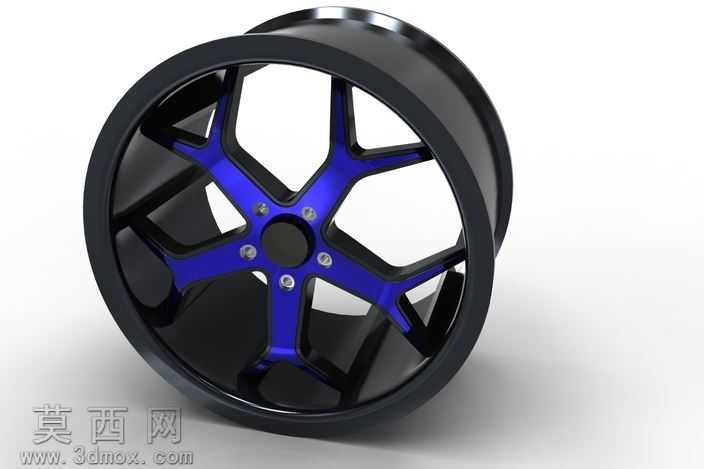

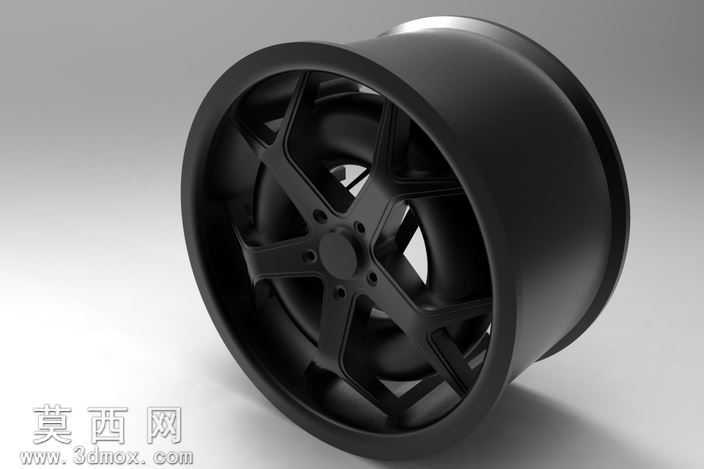

本作品为20英寸汽车改装轮毂的三维建模设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以轮毂中心定位孔为基准原点，绘制轮辐的截面轮廓草图，通过对称阵列命令生成五组辐条结构，保证每根辐条的造型、厚度、安装位尺寸完全一致，避免后期装配出现动平衡偏差。轮辋部分按照20英寸轮毂的标准胎圈座尺寸构建曲面，通过扫掠命令生成轮缘、胎圈座、轮槽的完整轮廓，确保轮辋与轮胎匹配的尺寸精度符合行业通用规范，中心安装盘位置预留了螺栓孔、中心孔的装配结构，孔位分布遵循常规乘用车轮毂的孔距标准，可适配对应规格的车型安装。材质与渲染阶段，为轮毂主体赋予了金属烤漆材质，轮辋边缘添加了亮面镀铬材质层，模拟改装轮毂常见的双色拼色视觉效果，辐条表面做了细微的金属颗粒质感调整，还原真实金属漆面的光影反射特性，渲染时采用柔和的侧上方主光源搭配环境补光，突出轮毂曲面的弧度变化与结构层次感，清晰展现辐条的镂空造型与轮辋的厚度细节。设计思路上，这款轮毂采用了运动化的五辐镂空造型，辐条做了内凹的切面设计，既可以降低轮毂整体的自重，也能在视觉上营造更强的力量感与运动氛围，镂空结构同时也能为车辆制动系统预留更充足的散热空间，提升制动部件的散热效率。建模过程中对所有转角位置都做了圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时也让整体造型更加流畅顺滑，所有结构均做了实体化校验，不存在破面、重叠面等建模问题，可直接用于后续的结构验证、3D打印样件制作或者改装方案的效果展示。
