12千伏户内高压接地开关结构

　　该三维结构对应中压开关柜内部使用的三相联动接地开关，主要布置在金属铠装移开式开关柜、环网柜或固定式高压柜的检修回路侧。设备的核心作用是在断路器分闸、母线或出线侧断电并完成验电后，将主回路可靠短接并接入接地排，使检修人员面对的电缆头、母排、断路器触头及相关连接部位处于强制接地状态，避免残余电荷、误送电或感应电压对人员和设备造成危害。它不是普通载流开关，不承担正常负荷电流的长期通断任务，而是围绕短时耐受电流、峰值关合能力和机械联锁可靠性进行设计。

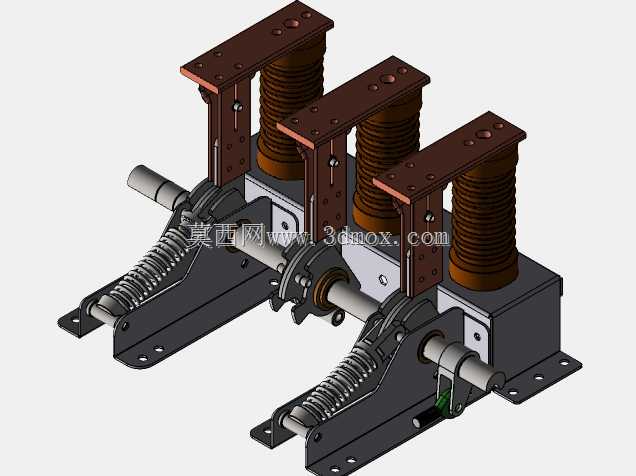

　　从结构布置看，模型采用三相并列方式，三个极柱沿横向等距排列，每相上部设置棕褐色绝缘支撑筒，外部带有多道伞裙或波纹结构，用于增加爬电距离并提高相间、相对地绝缘裕度。绝缘筒顶部安装金属安装板，板上预留螺栓孔和导电连接面，可与柜内母排、静触头盒或接地回路导体对接。下部为统一的金属机架，机架通过折弯钢板、加强肋和底脚安装孔形成承载骨架，既承受分合闸过程中的冲击载荷，也保证三相极柱之间的同轴度和位置精度。

　　操动部分集中在机架前侧，贯穿三相的传动轴将各相动触头联动起来。轴端设置拐臂、连杆和拉伸弹簧组件，弹簧并非简单复位件，而是参与储能和快速动作：当机构越过死点后，弹簧释放能量，推动动触头迅速摆动到合闸接地位置，或在分闸指令下带动触头快速脱离。这样的设计可以减少人工操作速度对触头闭合质量的影响，在短路条件下满足规定时间内的动稳定和热稳定要求。模型中弹簧座、销轴、开口销、限位块和连接叉均有明确装配关系，便于在详细设计阶段检查运动包络和干涉情况。

　　动触头采用摆动式接触结构，三相通过传动轴同步动作，合闸时导电桥与接地回路形成低阻通路，分闸时保持规定的断口绝缘距离。机架侧面可见联锁板、限位凸轮和指示联动位置，这些结构通常与开关柜断路器、柜门、手车位置或电缆室门形成机械闭锁：只有主回路处于断开且设备到达安全位置时，接地开关才允许合闸；接地开关合闸后，相关带电侧门或手车推进机构被限制，防止带接地合闸送电。工程建模时需要特别关注联锁轨迹，不能只把联锁片作为静态装饰件，因为其转角、搭接量和挡销位置直接决定柜内五防逻辑能否实现。

　　外形边界方面，该设备整体呈横向长条布置，三相极柱高度一致，顶部安装板决定与柜体上部导体的连接高度，底部框架决定与柜内安装梁的固定方式。传动轴向前侧伸出，弹簧和连杆在机架下方形成较低的运动轮廓，设计柜体时应在前方保留操动轴、联锁拐臂和手动操作装置的空间，在极柱周围保留空气绝缘距离，并避免二次线束、隔板、压力释放通道与动触头摆动轨迹相交。底脚孔位适合与开关柜骨架横梁螺栓固定，安装面需保证平面度，防止机架扭曲造成三相触头不同步。

　　建模思路上，这类产品应先按相间距和柜内绝缘净距确定三极中心线，再建立传动轴基准，使拐臂、绝缘支柱、动触头和机架围绕同一运动骨架展开。绝缘筒可按回转体加阵列裙边处理，金属件则重点表达折弯、焊接补强、螺栓连接和销轴配合。导电接触面要保留平整区域和紧固件位置，弹簧组件需按真实压缩和拉伸方向装配，以便后续进行运动仿真。对于设备选型人员，该结构适用于对短路关合、检修接地和柜内联锁有明确要求的中压配电场景；对于结构设计人员，模型可作为检查极柱布局、操动机构行程、安装孔位和柜体干涉边界的参考。
