12kV高压真空断路器柜体结构

　　这套12kV、2000A、25kA级真空断路器三维结构，面向中压金属铠装移开式开关柜的工程布置与结构校核。模型把断路器本体、极柱、进出线套管、操作机构、底盘车及联锁接口作为一个整体表达，适合在柜体设计阶段检查相间距离、对地净距、推进轨迹和检修空间，而不是只停留在单个零件的外观展示。

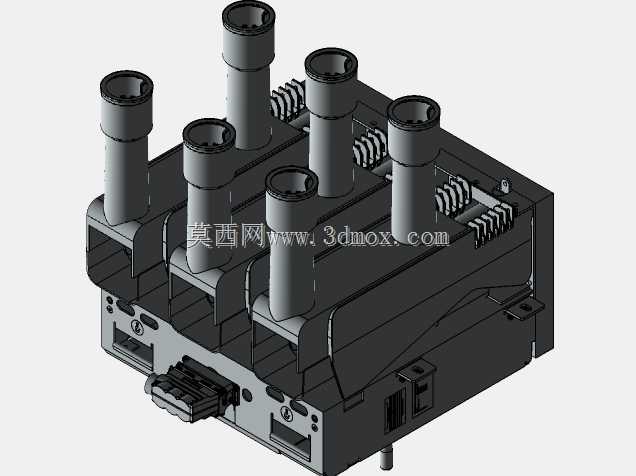

　　从现场使用看，这类设备主要承担12kV配电系统的正常负荷投切、故障短路电流开断以及隔离保护任务，常见于工业厂区变电所、商业综合体配电室、数据中心供电单元、市政开闭所和箱式变电站内部。真空灭弧室封闭在绝缘极柱中，触头分合过程在真空环境内完成，电弧燃烧时间短、触头烧蚀轻，配合弹簧操动机构可实现快速合分闸。模型中上部六根竖直套管对应三相上下端口的布置关系，套管端部保留屏蔽和连接边界，能够用于核对母排搭接方向、绝缘包封范围以及柜内带电体到接地金属板的安全距离。

　　结构设计上，三相极柱沿宽度方向并列排布，每相灭弧单元与传动连杆保持独立通道，既减少相间电弧和粉尘影响，也便于运维人员按相检查。极柱下方的黑色主体容纳传动主轴、分合闸弹簧、缓冲件和辅助开关，前端机构区域预留手动操作、位置指示、二次插件和联锁件的安装面。底盘部分采用抽出式结构思路，两侧导向、定位槽、滚轮接触区和接地触点需要与开关柜底盘车导轨严格匹配；在三维环境中可以直接模拟断路器由试验位置摇至工作位置的过程，检查活门机构开启、一次触头对中以及二次插头随动是否发生干涉。

　　外形边界方面，模型重点体现了柜体内部安装包络：宽度方向由三相极柱中心距决定，深度方向需要同时容纳前端操作机构、后端母排连接和底部推进机构，高度方向则受竖直套管、顶部带电距离和柜顶泄压通道约束。工程布置时不能只按设备本体尺寸留位，还应在极柱周围保留绝缘空气间隙，在正面预留手柄操作和观察位置指示的空间，在侧面或下方安排二次电缆走线，在后部留出母排紧固和测温传感器安装位置。对于2000A大电流回路，接触面镀层、紧固力矩、母排热膨胀和通风散热都要同步考虑；25kA短时耐受能力则要求支撑件、框架和接地回路能够承受电动力冲击。

　　建模表达上，套管、极柱、散热翅片、机构罩壳、底盘锁扣和辅助元件均按装配关系分层，能够清晰展示断路器从一次带电部分到机械传动部分的连接逻辑。结构工程师可据此调整柜体隔板、活门、导轨和母排支架；电气设计人员可核对一次回路相序、电流路径和绝缘距离；选型人员也能通过模型判断该断路器与KYN28等常见中压柜型的适配条件。整体结构强调可制造、可安装、可维护，所有突出件、操作面和连接端都服务于柜内装配与长期运行可靠性。
