户外高压六氟化硫断路器成套结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:650446
  • 户外高压六氟化硫断路器成套结构
  • 户外高压六氟化硫断路器成套结构

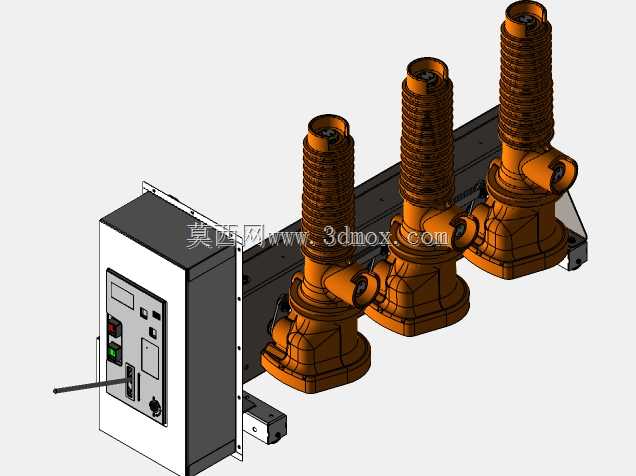

  这套三维结构围绕户外高压配电系统中的三极开关设备展开,主体由三相竖直绝缘支柱、顶部进出线端子、底部联动框架和侧置控制柜体组成,适用于12kV至40.5kV电压等级的变电站、开闭所、箱式变电站及工业配电进线回路。设备在系统中承担正常负荷电流的投切,也能在短路故障出现时快速切断故障电流,避免线路、变压器和下游用电设备承受长时间冲击。

  从布置方式看,三相极柱沿底座框架等距排列,每相均采用独立的支撑绝缘筒和灭弧单元。上部细长的复合绝缘套管承担带电部位对地绝缘,并将接线端抬升到满足空气间隙要求的高度;下部壳体容纳传动、触头和灭弧相关机构。SF6介质的优势在于绝缘强度高、灭弧能力稳定,触头分合过程中产生的电弧可在密闭气室内迅速冷却,因此同电压等级下设备外形相对紧凑,检修周期也较长。

  侧置柜体并非简单附件,而是整台断路器操作逻辑的集中区域。柜内需要容纳弹簧操动机构、联锁杆件、位置指示、手动操作接口以及二次控制元件。三维建模时,柜门开启角度、面板按钮与观察窗位置、柜体与主框架之间的检修通道都应保留清楚。现场运行人员既要在外部观察分合状态,也要在维护时接近机构箱,若柜体与极柱底座干涉,会直接影响手动储能、紧急分闸和二次接线。

  结构设计的重点之一是三相同期性。底部横梁将三相传动部件连接到统一动力源,机构输出动作后通过连杆带动各极触头完成分合。建模时不能只把三个极柱按间距复制,还应核对传动轴中心线、拐臂角度、连杆长度和支撑轴承位置。极柱间距由相间空气绝缘距离、套管伞裙尺寸、母线连接空间以及现场安全净距共同决定;底座长度则要兼顾地脚螺栓布置、吊装受力和运输宽度。

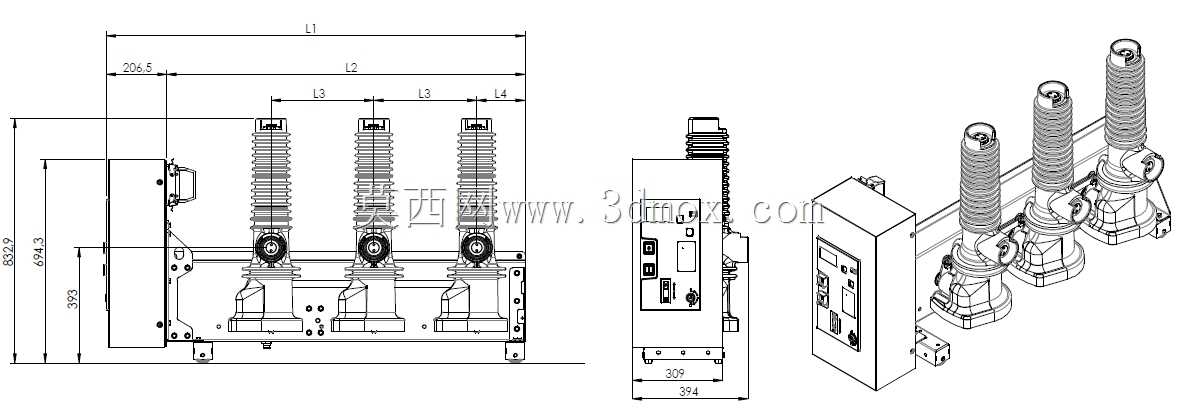

  外形尺寸方面,图面给出了总长度、极柱定位尺寸、柜体宽度、高度方向边界以及局部30度角度关系。工程应用中,这些尺寸会直接影响基础预埋件、电缆头制作、母线桥走向和围栏距离。顶部接线端子需要与架空线或铜铝母排连接,因此端子板方向、螺栓孔规格和接线空间应在模型中明确;底部框架则要承受断路器分合闸冲击、风载以及检修时的静态载荷,地脚孔位置不能脱离土建基础单独确定。

  绝缘配合同样需要在结构阶段提前考虑。高压带电端、接地框架、机构箱外壳和相邻相之间均要保留可靠距离,套管伞裙的外形不仅是外观特征,还关系到污闪、雨闪条件下的爬电距离。对于户外安装场景,壳体接缝、机构箱门密封、呼吸装置和接地端子位置都应纳入结构表达;污秽较重或潮湿地区,往往还要增加防污型外绝缘或更完善的箱体防护。

  在功能特性上,该类设备强调开断能力、机械寿命和操作可靠性。额定电流覆盖630A至1250A的常见配电等级,短路开断能力可按25kA等级配置,机械操作次数可达上万次量级。模型中应体现触头封闭在SF6气室内部、操动机构位于独立柜体、三相通过机械连杆同步动作的特点。这样在后续做干涉检查、安装模拟或方案评审时,既能看到外部接线边界,也能理解内部传动路径。

  建模思路上,可先以底座框架和安装基准面建立装配骨架,再按相间距布置三个灭弧极柱,随后接入顶部套管、接线端子和底部支撑绝缘子;控制柜单独作为子装配体处理,通过接口板、螺栓孔和连杆位置与主框架关联。这种方式便于在电压等级、极柱高度或机构形式变化时快速调整,而不会破坏整体安装关系。对于设备选型人员,模型还可用于核对柜前操作距离、母线下引方式、接地网连接点以及吊装吊点位置,使产品从三维结构顺利过渡到现场布置和基础设计。
