中压金属铠装开关柜柜体结构

　　该三维结构面向12kV至24kV中压配电系统中的金属铠装移开式开关设备，适用于工业厂区变配电所、商业综合体配电室、市政泵站、数据中心备用电源进线以及石化、冶金等连续生产场景。设备在系统中承担受电、母线分配、馈线保护、变压器联络和计量隔离等任务，核心价值在于把高压带电部件、操作机构、电缆终端和检修通道按功能分区约束在同一柜体内，使运行巡视、故障分断和设备检修互不干扰。

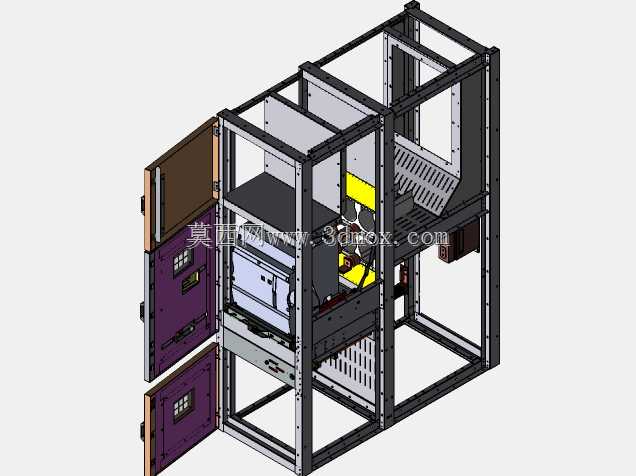

　　从结构布置看，柜体采用型钢骨架加覆板的拼装形式，框架立柱、横梁和安装梁通过螺栓或焊接定位，形成承受短路电动力、元器件重量和门体启闭载荷的刚性基础。内部按典型铠装柜逻辑划分断路器手车室、母线室、电缆室和低压仪表室，各隔室之间设置金属隔板，隔板上的活门、联锁开口和通风位置需要与手车推进轨迹、绝缘净距及泄压方向协同。前侧设置检修门和操作面，后门或后封板用于电缆接入、母排检查和接地连接，顶部可结合母线桥、泄压通道或吊装结构进行布置。

　　断路器区域以可抽出式手车为中心进行设计。手车在试验位置、工作位置和移出位置之间运动时，导轨、导向块、丝杠推进机构和定位挡块必须保证触头对中，避免偏载造成梅花触头磨损或插入深度不足。活门机构随手车推进自动开启、退出自动关闭，使静触头盒在检修状态下被金属挡板遮蔽。建模时需要重点检查手车前轮、后轮、底盘车锁止点、接地触点以及二次插头的空间关系，尤其在柜门开启角度、手车拉出距离和运维人员操作半径之间留出足够边界。

　　母线室承担三相主母线和分支母线的固定与绝缘支撑。母排通常按相序分层或并排布置，通过支柱绝缘子、套管和螺栓搭接形成导电通路。结构设计不仅要考虑载流截面，还要校核母排支撑跨距、搭接面压紧空间、热胀冷缩余量以及短路冲击下的变形趋势。相邻柜并柜时，母线桥高度、柜间隔板开孔和绝缘罩形状应保持一致，避免现场拼柜出现相序干涉或防护等级下降。柜体顶部若设置泄压通道，应让内部燃弧产生的高温气体优先向人员不在场的方向释放。

　　电缆室位于柜体下部或后部，容纳进出线电缆、电流互感器、接地开关、避雷器、电缆夹和加热除湿元件。电缆终端的弯曲半径、相间距、接线端子高度和搭接角度直接影响现场安装效率。三维布置时应把电缆从地沟或桥架进入柜体的路径提前表达出来，核对单芯电缆固定件不能形成闭合磁路，接地线要有明确汇集排，零序互感器穿缆位置不能与柜门、隔板或手车机构冲突。对于大电流回路，还需关注触头盒、母排和电缆搭接处的检修空间，保证扭矩工具可垂直进入。

　　低压仪表室位于柜体前上方，用于安装保护装置、仪表、端子排、二次线槽和小型辅助电器。该区域与高压隔室保持隔离，二次线通过专用走线槽或阻燃线束进入断路器手车、互感器和柜门元件。柜门开启后，仪表、按钮、指示灯和观察窗的位置应符合运行人员站立操作习惯；门内线束需预留折弯半径，门体反复启闭不应拉扯端子。柜体侧面和底部的接地连续性通过接地铜排、编织带和紧固件实现，门板、隔板、手车底盘与主接地网之间应有低阻通路。

　　外形与安装边界方面，这类柜体通常按单列或双列排列在配电室内，单柜宽度取决于额定电流、断路器规格和母线布置，深度需覆盖手车拉出、后门开启及电缆弯曲，高度则要容纳仪表室、母线室、泄压空间和顶部母线桥。基础槽钢的水平度、柜底进线孔位置、并柜螺栓孔距和地脚固定点需要在设计阶段统一。柜前应保留手车转运和操作通道，柜后保留电缆头制作、巡视和泄压距离，柜顶与建筑梁、桥架、风管之间不能挤占母线安装和排气路径。

　　建模思路上，骨架先以参数化型钢建立基准，再依次放入断路器手车、触头盒、母排、互感器、电缆终端、门板和联锁件，通过装配约束检查运动极限与带电间隙。钣金覆板的折弯边、加强筋、通风孔、铰链和门锁位置应围绕刚度与防护要求展开，而不是单纯追求外观封闭。对于2500A等级回路，还应在大电流发热、通风散热、母排支撑和触头压力维护上预留工程裕度，使模型既能表达完整外形，也能服务于柜体加工、柜内排布审核和现场安装协调。
