200升顶开式低温冷冻柜结构设计

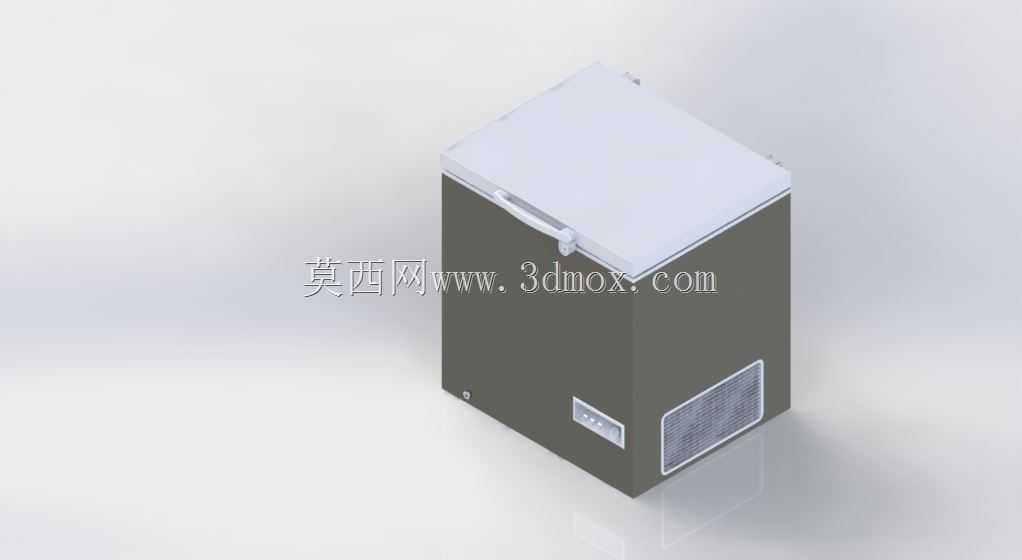

　　这台200升顶开式低温冷冻设备的三维结构，围绕小空间低温存储场景展开，箱体采用立式方正布局，整体占地紧凑，适合实验室样本暂存、餐饮原料低温保鲜、工业辅料深冷存放这类需要独立低温区间的使用场合。设备顶部设置整块上掀式密封门，门体边缘配置嵌入式拉手，开门操作时无需在箱体正面预留门扇回转空间，在狭窄通道、靠墙布置的工位里，安装边界只需要预留顶部向上开启的操作高度，侧面与背面可贴近墙面或其他设备排布，空间利用率远高于同容积前开门式冷柜。

　　从结构建模逻辑来看，箱体主体采用厚壁保温层夹芯结构，外壳为规整金属钣金件，棱角处做小圆弧过渡，既保证钣金折弯工艺可加工性，也能避免现场搬运磕碰造成保温层破损。箱体下部一侧布置通风格栅与控制模块安装位，格栅区域对应制冷压缩机组的散热风道，建模时将散热通风孔、控制面板嵌装槽、机组检修边界都做了实体还原，后续做整机布局校核时，可以直接确认散热气流方向不会被周边堆放物料遮挡，控制按钮位置也处于操作人员站立后可直接触及的高度，不需要弯腰或挪动设备即可完成温度设定与运行状态查看。

　　门体与箱体的配合面做了整圈密封压合结构，顶开门的自重会在闭合后均匀压紧密封胶条，减少冷量从门缝溢出，相比侧开门结构，长期使用后铰链轻微下沉也不容易出现密封间隙，低温存储的温度稳定性更有保障。箱体底部设置支撑脚位，建模时预留了脚垫安装平面，现场放置时可以通过可调脚垫调平，避免地面不平导致箱体变形、门体闭合不严的问题。200升的有效容积设定，兼顾了单次存储量与设备移动便利性，空箱状态下可通过普通手动液压搬运车完成移位，不需要额外吊装作业，适配门店后场、小型实验室、车间临时低温存储点这类没有重型装卸条件的场景。

　　结构设计过程中，箱体内部的储物腔做了无突出障碍的规整空间处理，方便用户根据存储物尺寸搭配分隔篮、置物架，不会因为内部凸台浪费储物容积。制冷机组全部集成在箱体下部的独立舱室内，与上部储物腔通过保温层完全隔离，一方面避免机组运行的热量传入低温腔，另一方面也让机组运行的振动不会直接传递到存放的敏感样本或物料上。外观上箱体采用深浅分色处理，上部门体为浅色、下部主体为深色调，视觉上重心下沉，放置在场地中稳定性观感更强，外露的把手、通风栅、控制面板都做了统一的风格协调，没有突兀的突出结构，搬运过程中也不容易勾挂周边管线。

　　针对安装边界的校核，该设备的外形长宽尺寸控制在常规门洞可通过的范围内，进场安装时不需要拆解门体或拆除车间门框，整机推入预定位置后，仅需要在背部预留少量散热间隙、顶部预留开门举升空间即可投入使用。三维模型完整还原了钣金外壳的拼接关系、门体铰链的安装点位、通风栅的开孔形态以及控制面板的嵌装位置，结构工程师可以在此基础上进一步细化保温层厚度参数、匹配制冷管路走向，也可以直接用于现场布局排布，提前确认设备与周边操作台、储物柜的间距是否满足操作与散热要求，避免现场安装时出现空间干涉、通风不畅的问题。
