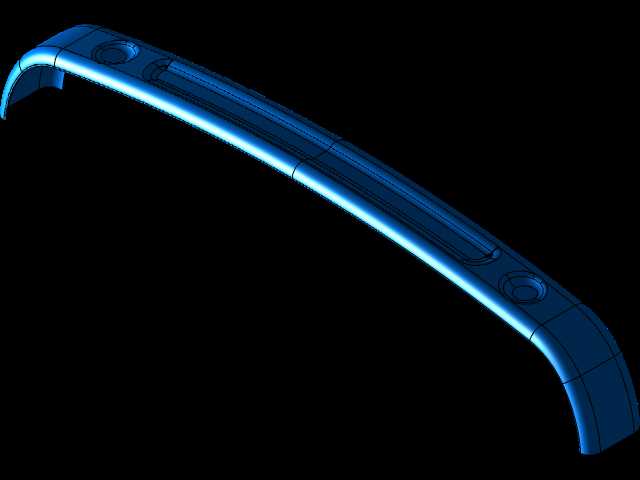

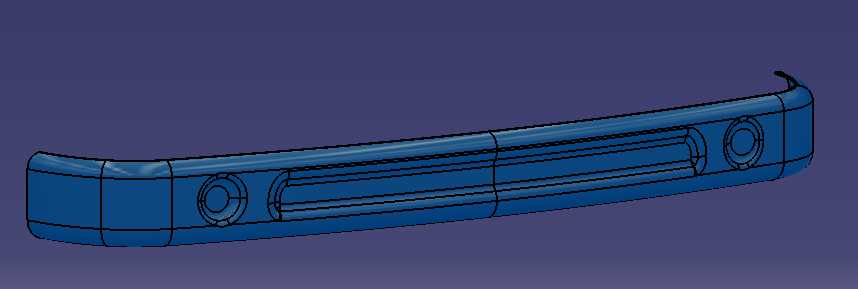

汽车白车身前部横梁结构三维数模

　　该构件属于白车身前部框架的核心组成部分，主要承担前部外饰件安装定位、车身前部结构刚度补强、碰撞受力传导分散的核心作用，在整车装配场景中，需要和两侧翼子板安装支架、前防撞梁后端连接座、前部线束固定卡扣、前保险杠安装点位形成精准的位置匹配，是白车身焊装工序中需要重点控制形位公差的构件之一。从结构设计逻辑来看，该构件采用长条形变截面设计，整体沿车身横向布置，两端做了圆弧过渡处理，避免焊装过程中应力集中导致的构件开裂问题，同时两端预留的环形安装位，可直接和车身侧围前部的焊接螺母座配合，不需要额外增加转接支架，减少了整车装配的零件数量。构件表面的多道纵向加强筋结构，是在控制零件整体壁厚的前提下，通过结构造型提升构件的抗弯抗扭性能，

　　避免车辆行驶过程中因前部振动产生的结构共振，降低车内NVH问题的出现概率。在安装边界的设计上，该构件的Z向安装高度需要和前保险杠的安装面保持齐平，X向位置需要预留出前部雷达、线束接插件的布置空间，不能和周边的冷却模块、前大灯后部安装结构产生运动干涉，构件上预留的多个方形安装孔位，分别对应保险杠卡扣、线束固定座、牌照安装支架的固定点位，所有孔位的位置度公差控制在±0.2mm范围内，满足整车焊装线的自动化装配要求。从实际使用场景来看，该构件除了承担结构承载作用外，还作为前部外观件的定位基准，其形面精度直接影响前保险杠和翼子板、前大灯之间的装配缝隙均匀度，设计过程中需要反复校核和周边零件的间隙面差，确保整车装配后的外观匹配质量。

　　构件的截面造型采用了封闭腔与开放筋结合的设计，在保证结构强度的同时尽可能降低零件自重，符合整车轻量化的设计方向，同时构件的焊接边预留了足够的焊钳操作空间，满足焊装工位的自动化焊接作业要求，不需要额外设计专用的焊接工装避让结构，能够有效降低生产环节的工装投入成本。在碰撞安全的设计考量上，该构件的受力传导路径经过多轮优化，在发生低速前部碰撞时，能够将碰撞力均匀分散到两侧的车身纵梁结构上，减少碰撞力对中部冷却系统、前部线束的损伤，降低低速碰撞后的维修成本。
