汽车白车身异形连接支架结构设计

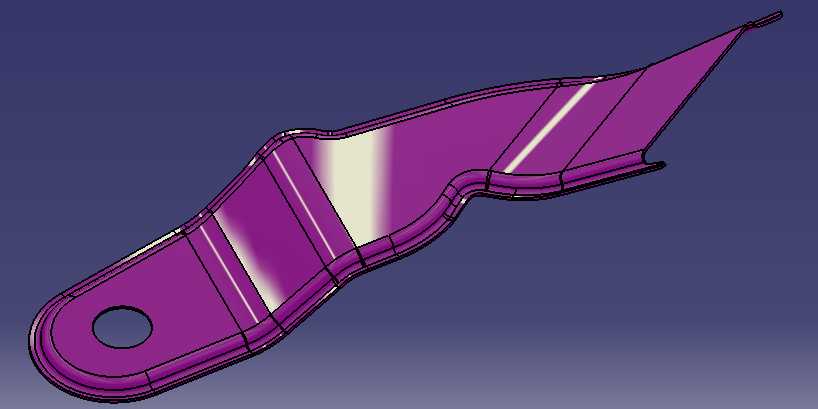

　　该零件属于白车身焊接总成中的异形连接支架，主要应用于乘用车侧围与加强梁的连接点位，承担分散局部应力、传递车身载荷的作用，在整车发生侧碰或扭转工况时，可将集中应力沿支架曲面均匀传导至相邻车身构件，避免局部应力集中导致的钣金开裂问题。从结构设计来看，零件整体采用变截面曲面造型，贴合车身侧围内板的安装型面，一端设置圆形安装孔用于螺栓固定，孔位周边做了翻边强化处理，提升安装点的抗挤压强度，避免螺栓拧紧时出现钣金变形；另一端收窄为楔形结构，插入相邻加强梁的预留卡槽内，通过焊接实现与周边构件的刚性连接，曲面过渡区域采用大圆角顺滑衔接，既减少冲压成型时的材料应力集中，也能降低应力传递过程中的突变风险。设计过程中优先考虑冲压成型工艺性，

　　整体拔模角度控制在合理范围内，曲面曲率变化平缓，无尖锐棱角与反向倒扣结构，可通过单工序冲压配合折弯完成成型，减少后续整形工序的工作量。安装边界方面，零件与周边钣金的贴合面公差控制在±0.2mm以内，安装孔位与相邻构件的同轴度公差不超过0.15mm，确保装配时无需额外修配即可实现精准对位，焊接边预留12mm的标准焊接宽度，适配常规点焊工艺的作业要求。在实际装车场景中，该支架位于车身侧围下部与门槛梁的连接区域，日常行驶中需承受路面颠簸带来的反复交变载荷，因此结构上在曲面转折处增设了隐性加强筋，在不增加零件整体厚度的前提下提升了结构刚度，避免长期使用后出现支架变形导致的车身异响问题。零件的型面设计完全匹配周边车身构件的数模基准，

　　所有安装点位与整车坐标系对齐，可直接纳入白车身焊接工装的定位体系，无需额外设计专用定位夹具，能够有效缩短产线调试周期。从功能特性来看，该支架除了基础的连接固定作用外，还可作为侧围线束的辅助固定点位，曲面的平整区域预留了线束卡扣的安装位置，整合了部分线束固定功能，减少了车身上单独设置线束支架的数量，有助于实现车身轻量化设计目标。
