参数化金属薄板钣金结构设计方案

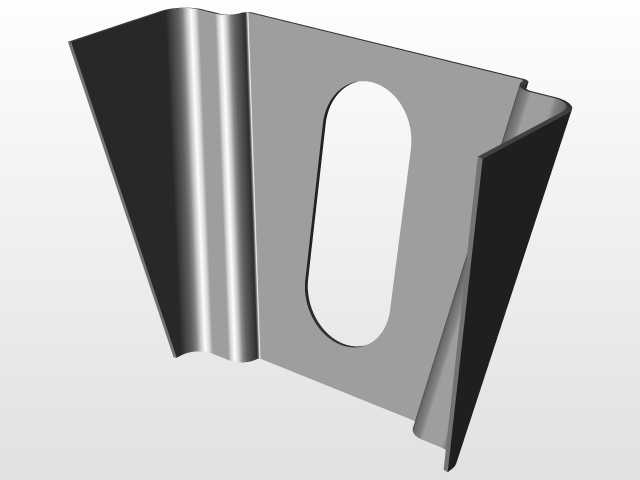

　　在各类工业设备的外壳防护、内部支撑、管线排布场景中，金属薄板钣金件是应用覆盖度极高的结构构件，小到电控柜的内部安装支架，大到大型设备的外覆盖护板，都需要依托薄板钣金的成型特性完成结构搭建。这类构件的设计核心，是在满足结构强度、安装适配要求的前提下，尽可能控制材料损耗、简化折弯与冲压工序，降低批量生产的加工成本。本次设计的参数化金属薄板构件，在建模阶段就充分考虑了钣金加工的全流程工艺约束，所有折弯边预留了符合常规折弯机作业的最小折弯半径，避免折弯处出现应力集中导致的板材开裂问题，同时针对不同安装点位的连接需求，在对应位置预留了适配标准紧固件的安装孔位，孔位边缘做了去毛刺处理的工艺预留，不需要后续二次打磨即可满足装配要求。

　　从安装边界来看，该薄板构件的所有折边高度、孔位间距都可以通过参数驱动快速调整，不需要重新绘制草图就能适配不同尺寸规格的安装腔体，在同系列设备的迭代设计中，能够大幅减少重复建模的工作量。设计过程中没有设置多余的装饰性凸起或异形结构，所有型面变化都服务于实际功能：边缘的翻边结构一方面提升了薄板整体的抗变形能力，避免薄板在运输、安装过程中出现边缘弯折变形，另一方面翻边形成的光滑接触面能够更好地与相邻构件贴合，减少装配间隙。针对薄板构件常见的共振问题，设计时在大平面区域预留了点状加强压痕的参数化特征，可根据实际使用场景的振动频率调整压痕的密度与深度，在不增加板材厚度的前提下提升平面区域的结构刚度，避免设备运行过程中薄板产生异响。

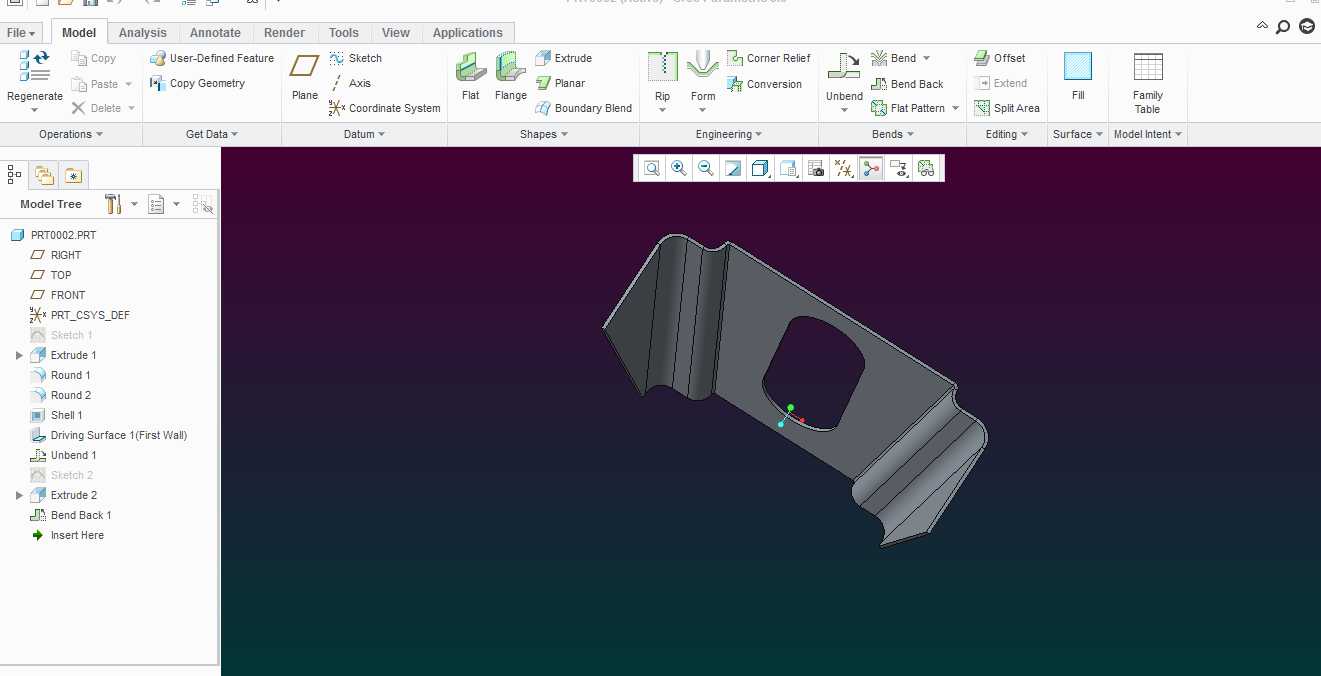

　　构件的所有对接边都预留了适配焊接、铆接两种连接工艺的搭接余量，现场装配时可根据实际施工条件灵活选择连接方式，不需要对构件做二次切割修整。在管线穿过的区域，设计了一体化冲压成型的过线翻边，既能够避免薄板锋利边缘割破线缆绝缘层，也不需要额外加装过线护圈，减少装配环节的零件数量。整个建模过程严格遵循钣金设计的展开规则，所有特征都可以直接生成无干涉的展开下料图，对接数控冲床、激光切割机的加工编程接口，不需要人工二次修正展开尺寸，能够直接对接生产环节的加工需求。
