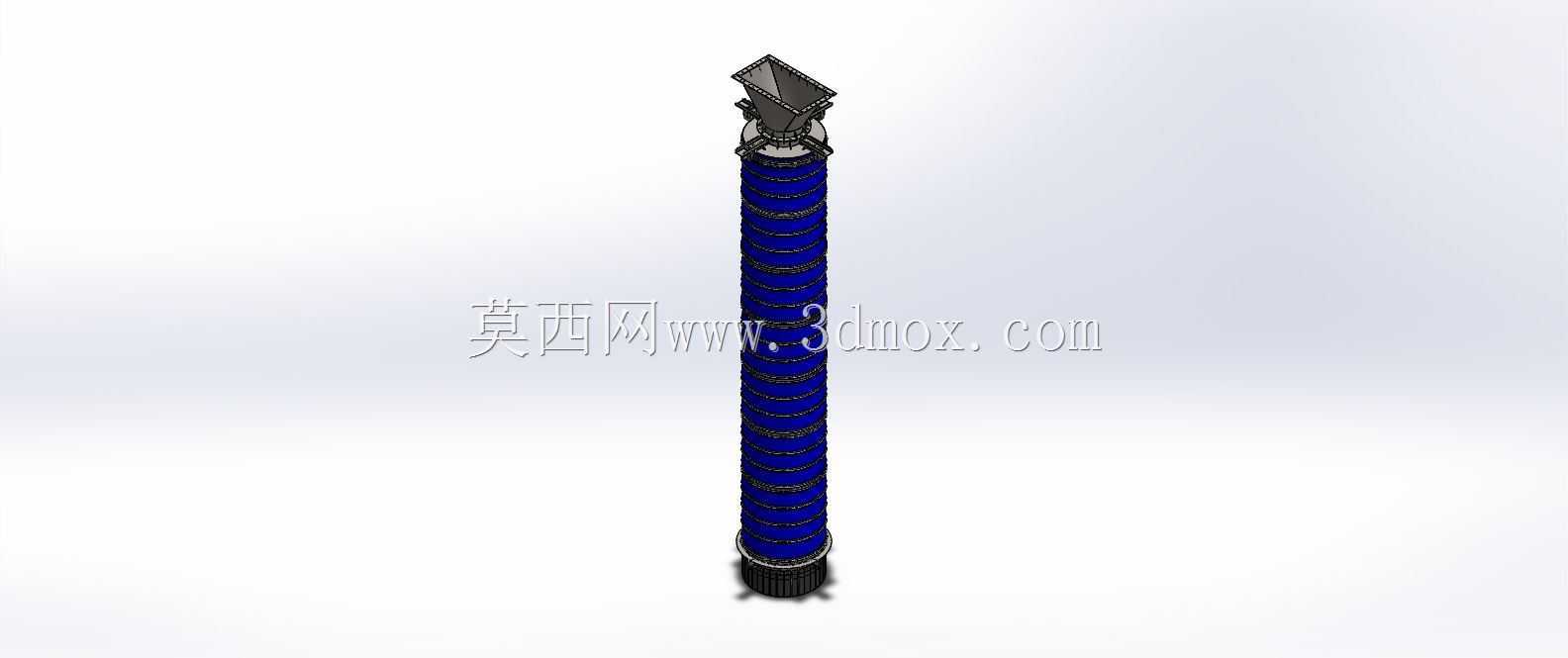

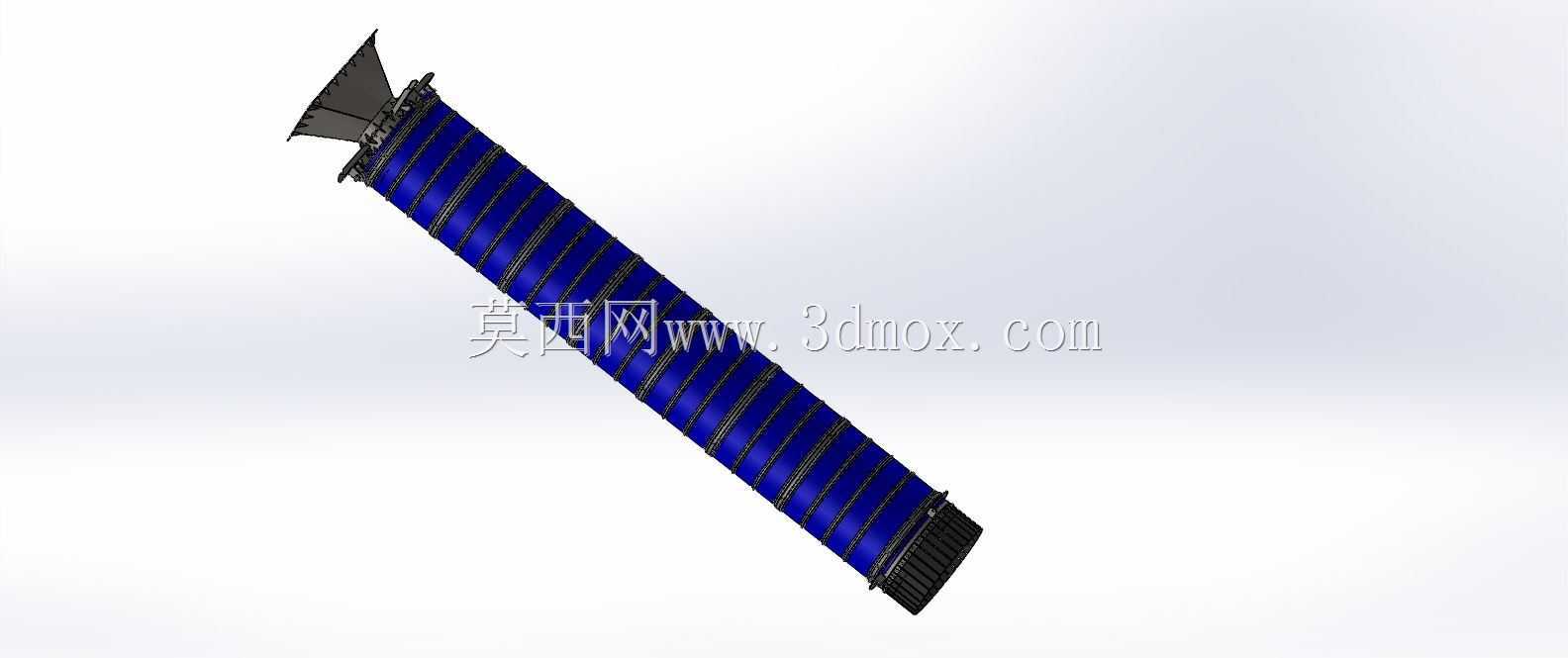

可伸缩波纹结构物料输送溜槽设计

　　在散料转运、粉体输送、工况落差较大的物料导料场景中，固定长度的溜槽往往难以适配不同工位的高度差变化，硬连接结构还容易因物料冲击、设备振动出现焊缝开裂、磨损过快的问题，这款可伸缩式波纹溜槽正是针对这类工程痛点完成的结构设计。从实际应用场景来看，这类溜槽可配套在皮带输送机转接点、料仓出料口、粉体包装设备进料端、散料装车工位使用，既能够根据现场安装空间的实际需求调整整体伸展长度，填补不同设备之间的导料间隙，也能通过自身的波纹形变吸收设备运行产生的小幅振动，避免硬连接带来的应力集中问题。

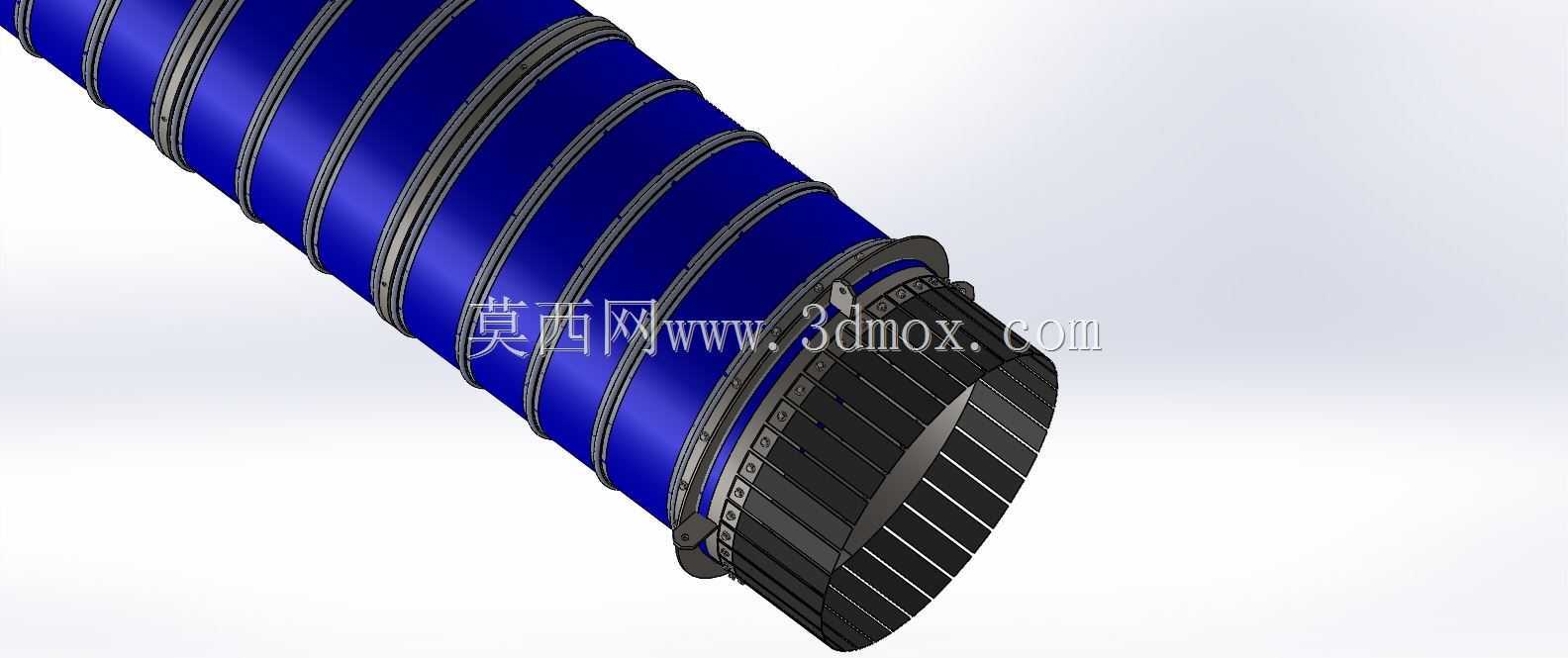

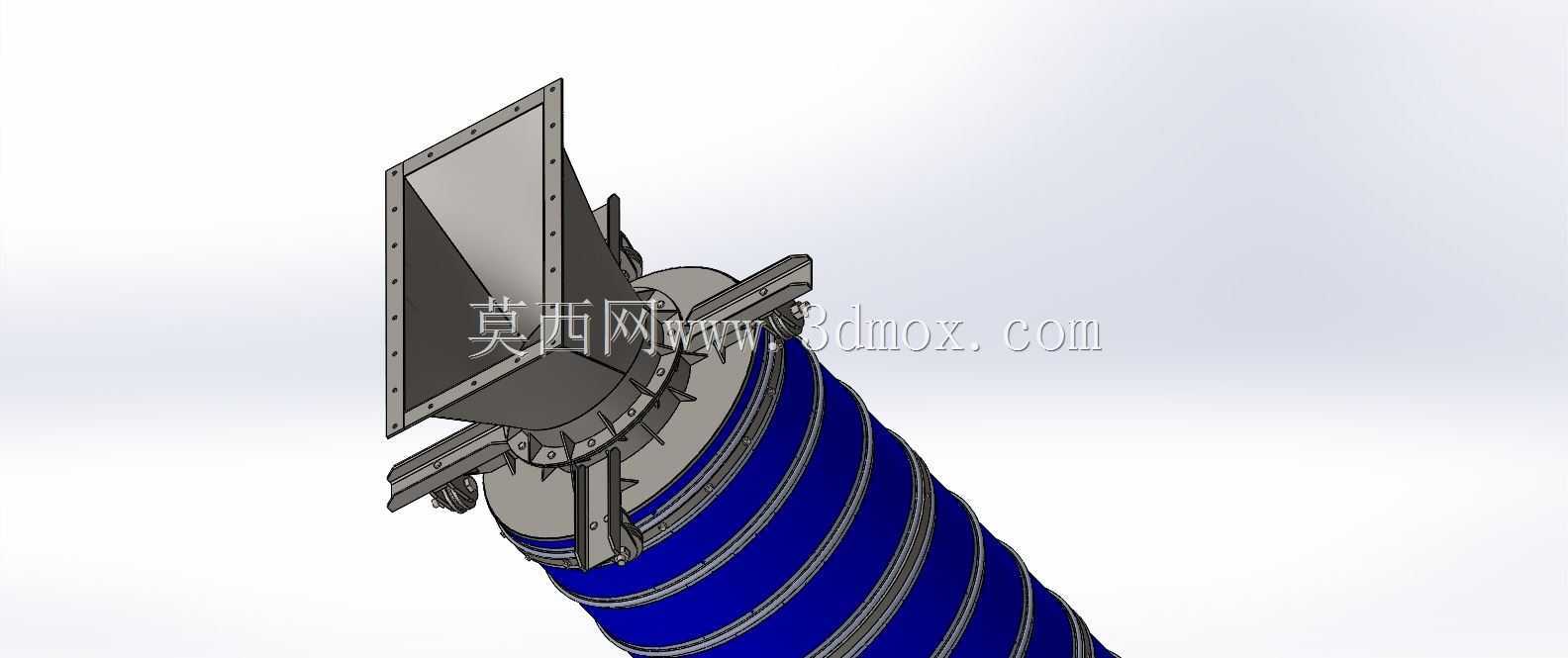

　　结构设计上，主体采用分段式波纹嵌套结构，每段波纹单元外侧设置刚性支撑环，避免柔性波纹段在物料重力冲击下出现过度形变、瘪塌堵料的问题；波纹段的弯折弧度经过反复校核，既保证轴向伸缩行程足够覆盖常规工况的调整需求，也不会因弯折角度过小造成物料卡滞，内壁光滑过渡的曲面能够让散状物料依靠自重顺畅滑落，减少物料残留与挂壁现象。端部的连接法兰采用标准安装孔位设计，可直接与现有设备的出料口、进料端法兰配对安装，不需要额外加工转接件，安装边界适配市面上多数常规口径的输送设备出料端，安装时只需对齐孔位锁紧紧固件即可完成装配，后期维护更换也无需改动周边设备结构。

　　功能特性层面，这款溜槽的伸缩结构可在一定范围内自由调整长度，现场安装时不需要根据实际测量尺寸精准裁切溜管长度，能够抵消土建施工、设备安装带来的尺寸误差，大幅降低现场安装的调试难度；波纹结构本身具备一定的角度偏转补偿能力，当两端连接设备存在小幅同轴度偏差时，可通过波纹段的微量形变补偿安装误差，避免硬连接状态下的附加应力损伤连接部位。针对磨琢性较强的散料输送场景，支撑环与波纹主体的连接位置做了加厚耐磨处理，物料滑落过程中直接冲击的部位采用圆弧过渡，减少物料对壁面的直接冲刷，延长整体使用寿命。设计过程中还考虑了密闭性需求，各段波纹嵌套位置、端部法兰连接位置都做了贴合密封处理，输送粉体物料时不会出现粉尘外溢的问题，能够满足工况现场的环保要求，不需要额外加装防尘密封结构。

　　从尺寸适配性来看，这款溜槽的公称通径覆盖常规散料输送的常用口径范围，收缩状态下的整体长度可适配狭小安装空间，伸展后可覆盖较大的落差范围，选型时只需根据输送物料的通量、两端设备的安装距离、最大伸缩补偿量选择对应规格即可，不需要单独定制非标结构，能够大幅缩短项目的设计与采购周期。
