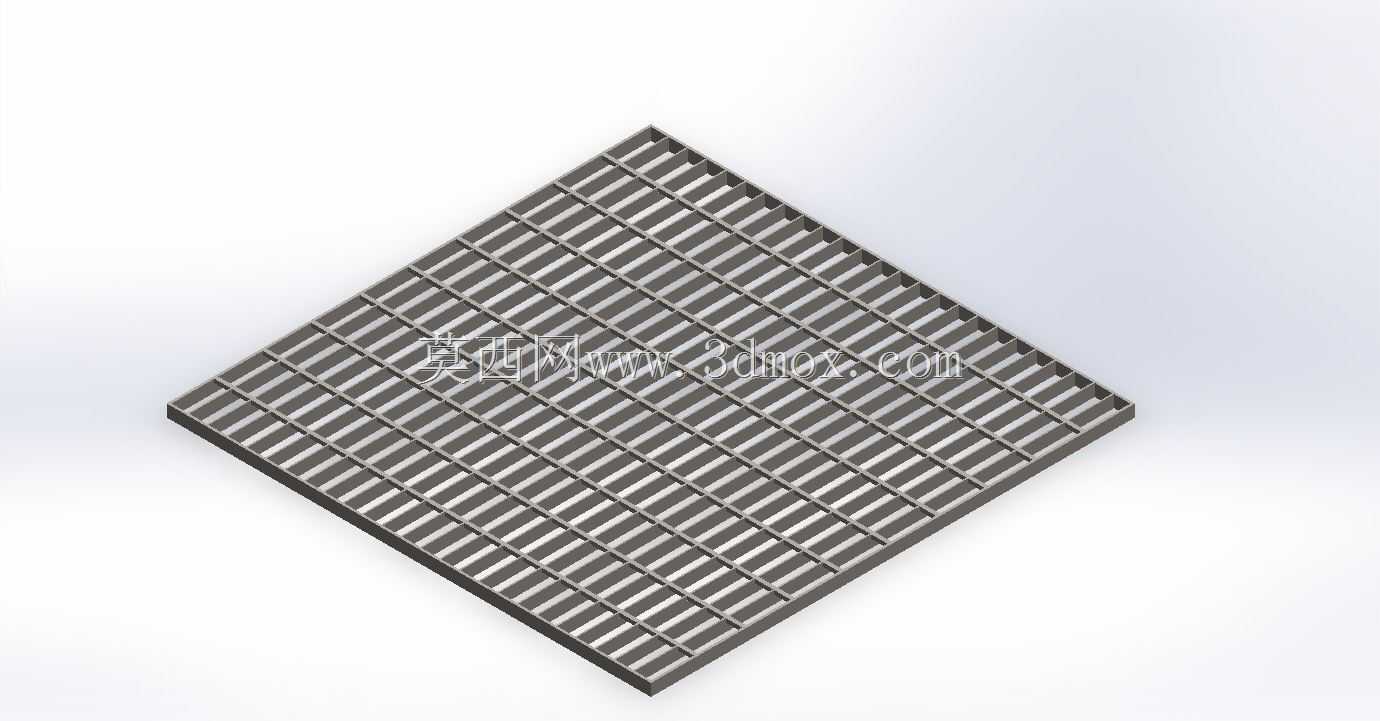

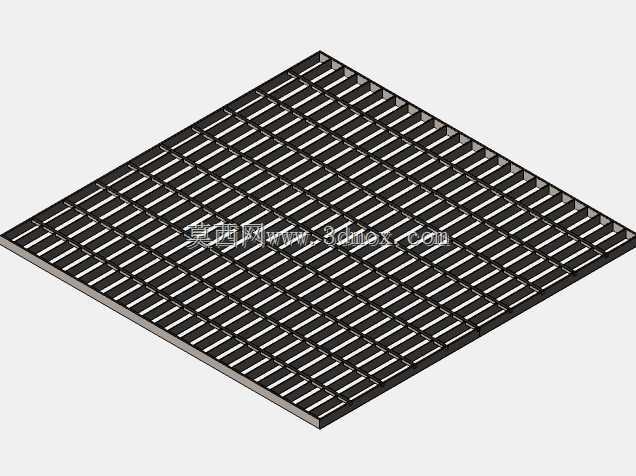

一平方米规格钢格板栅格结构设计

　　这类栅格结构在工业场景里的应用覆盖范围极广，车间操作平台的铺板、地沟盖板、设备检修走道、厂区栈桥踏板、通风防护隔断都能见到同结构产品的身影，不同场景下对栅格的承载能力、通透率、安装固定方式的要求差异不小，本次设计的一平方米规格栅格，首先锚定了常规工业平台的通用承载需求，在结构排布上做了针对性优化。从实际使用角度出发，栅格的核心作用是在满足承重要求的前提下，尽可能提升通透率，既可以让作业区域的积水、积尘、碎屑顺利下落，避免平台表面积留杂物造成滑倒风险，也能保证通风、采光效果，降低大跨度平台铺设后的风阻影响。设计过程中没有采用非等距的栅条排布，而是统一了横向与纵向栅条的间距，一方面是为了匹配通用的安装固定卡扣尺寸，

　　现场施工时不需要额外做裁切适配，不管是搭在型钢框架上还是嵌入预制的沟槽内，都能直接对齐安装孔位；另一方面等距结构的受力分布更均匀，不会出现局部栅条间距过大导致的承重薄弱区，人员行走或者堆放轻型工具物料时，不会出现局部形变过大的问题。外形尺寸严格控制在1米见方的边界内，栅条采用等截面扁钢结构，横向与纵向栅条的交接处做了贴合限位设计，建模时预留了压焊或嵌接的工艺余量，实际生产时不需要二次加工栅条的配合面，能直接上线完成组焊。栅格的边框采用与栅条同厚度的扁钢围合，边框上预留的固定孔位完全匹配常规平台安装的螺栓间距，不管是和相邻栅格做拼接固定，还是直接锁固在底部支撑框架上，都不需要现场重新钻孔。考虑到部分场景下栅格需要作为临时防护网使用，

　　设计时特意校核了侧向受力的形变阈值，即使受到水平方向的冲击载荷，栅条也不会出现脱焊变形的情况。栅条的截面高度经过反复验算，在满足单人通行加常规工具堆放的承重要求下，尽可能压缩了整体厚度，既减少了材料用量，也降低了平台铺设完成后的整体抬升高度，避免和原有地面形成过高的落差带来通行阻碍。建模过程中对每一根栅条的位置都做了参数化约束，后续如果需要调整栅条间距、栅条截面尺寸或者整体外形规格，只需要修改对应参数就能快速生成新的结构模型，不需要重新绘制每一根构件，能大幅提升同系列不同规格栅格的设计效率。这类标准化的栅格结构，在实际项目选型时可以直接套用，不需要重新做结构受力验算，能有效缩短项目的设计周期，也方便后期运维时的备件替换，损坏后直接更换同规格单元即可，不需要对周边结构做改动。
