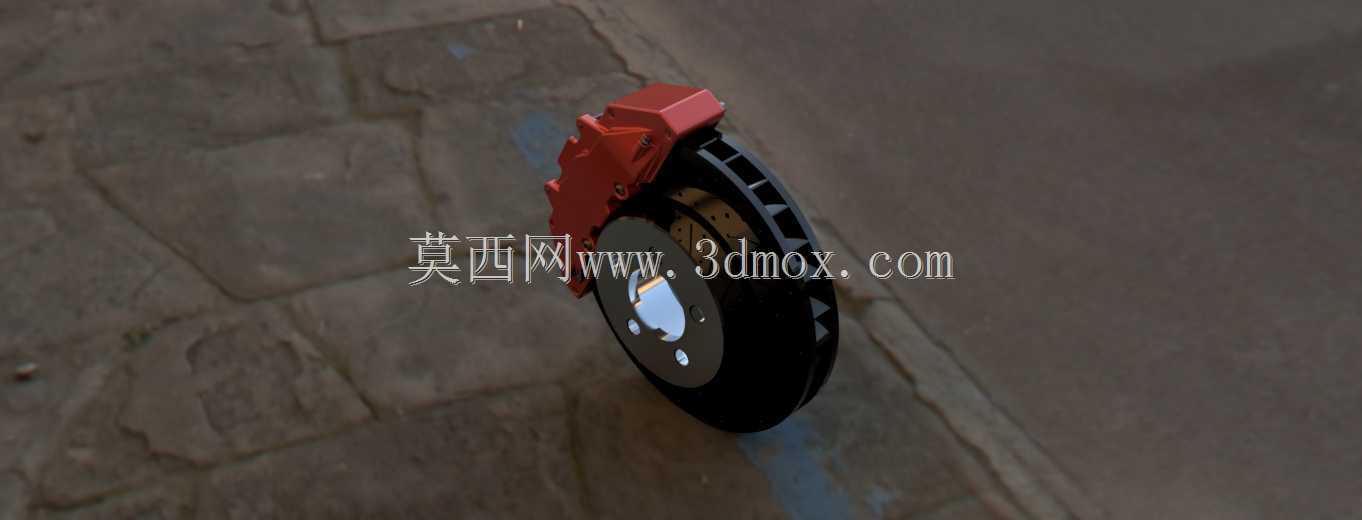

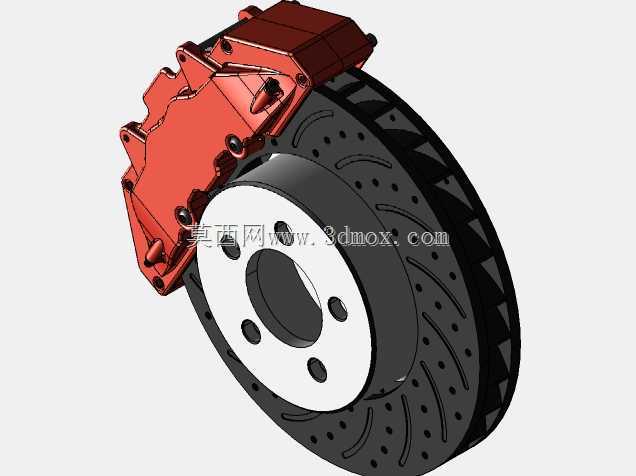

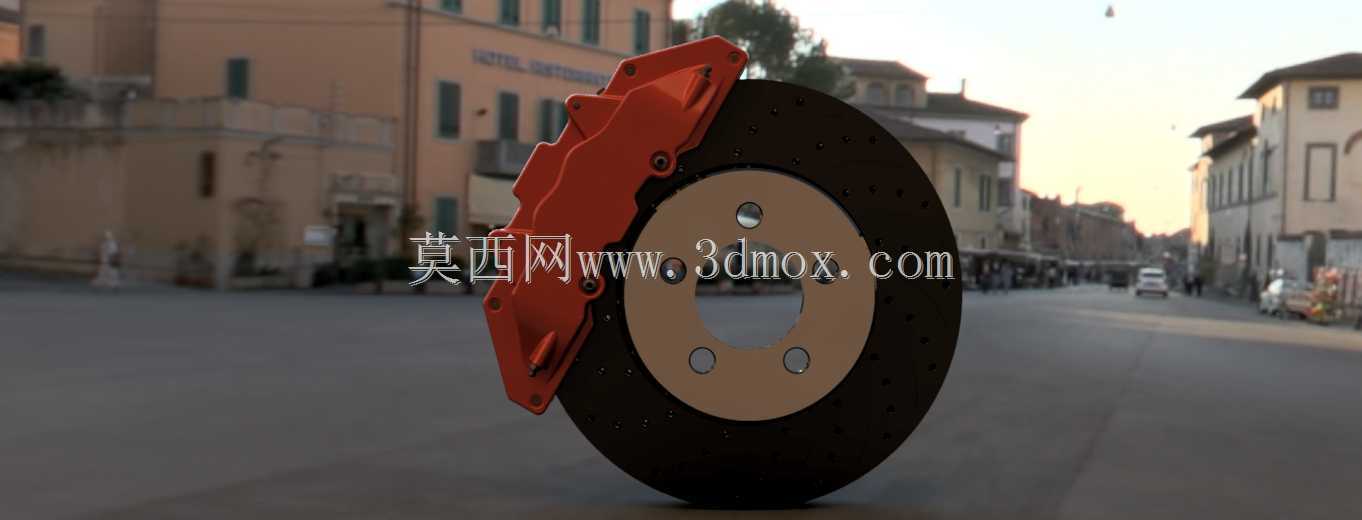

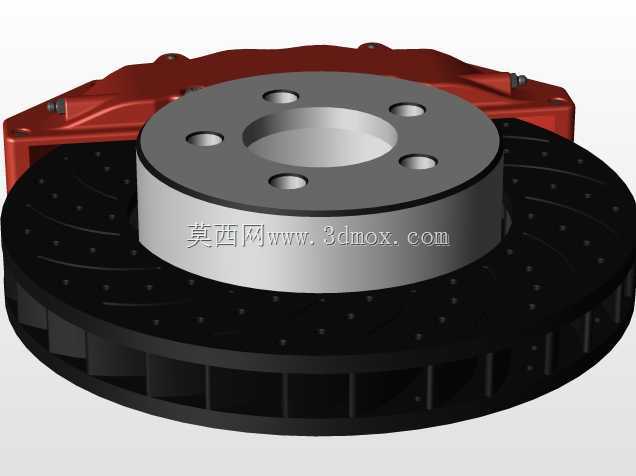

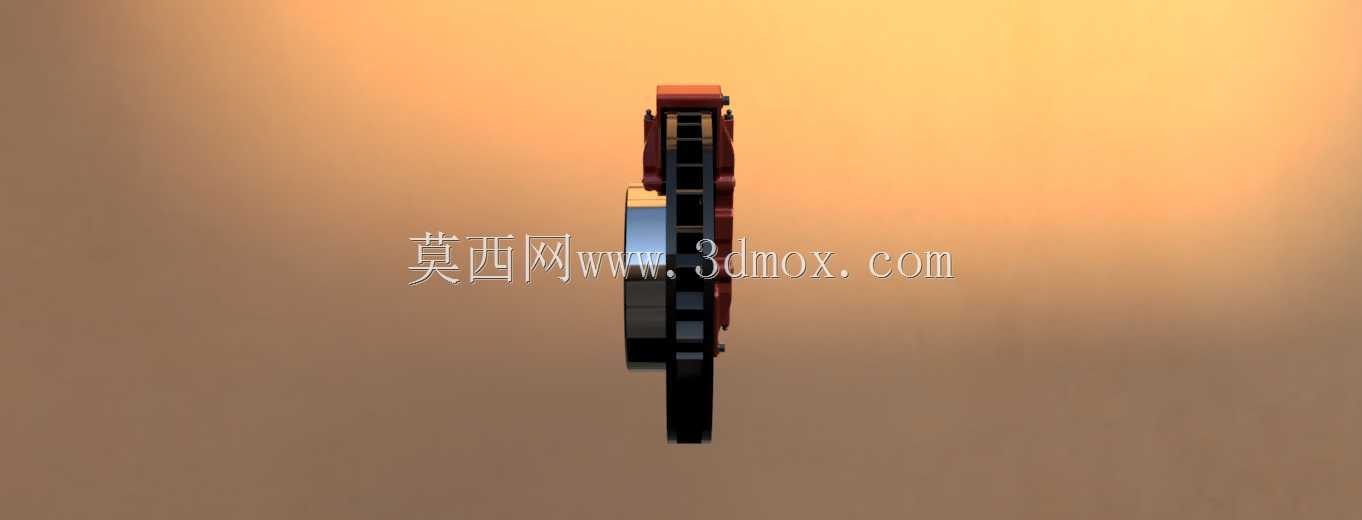

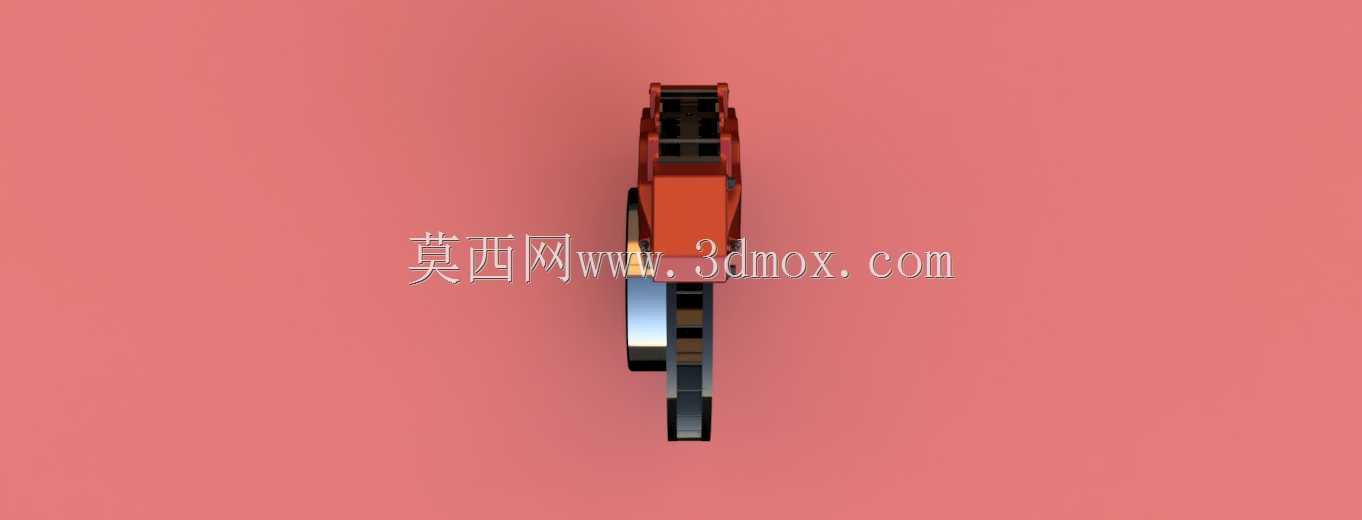

汽车通风盘式制动卡钳总成结构设计

　　这套盘式制动结构目前广泛应用在乘用车辆、轻型商用车辆的行车制动回路中，部分重载工程车辆的轮边辅助制动也会采用同原理的放大尺寸版本，相比传统鼓式制动结构，其散热效率更高，连续制动工况下的热衰退幅度更低，涉水后制动性能恢复速度更快，是当前轮边制动系统的主流结构形式。从实际装车用途来看，该结构承担车辆行驶过程中的减速、驻车维持、紧急工况下的制动力输出功能，通过卡钳内侧的液压活塞推动两侧制动片夹紧制动盘，将车辆的动能通过摩擦作用转化为热能耗散，实现车速控制与停稳的目标。功能特性层面，该结构采用浮动式卡钳设计，制动盘表面预留通风散热沟槽与打孔结构，能够在车轮转动过程中带动空气流经盘体内部通道，带走摩擦产生的热量，

　　避免高温导致制动片摩擦系数骤降；卡钳本体设置导向销结构，可在制动过程中自动补偿两侧制动片的磨损间隙，避免出现偏磨、制动拖滞的问题；制动片背板设置减震消音片，能够降低制动过程中产生的高频振动与异响，提升驾乘质感。设计思路上，首先围绕轮边安装空间确定制动盘的有效摩擦半径，匹配整车轴荷与最大制动力需求计算活塞直径与制动片接触面积，保证单位面积压力处于摩擦材料的合理工作区间；其次考虑制动过程中的热膨胀量，预留卡钳与制动盘之间的合理间隙，避免热态下出现抱死风险；安装边界层面，制动盘中心定位孔与轮毂轴头采用过渡配合，端面设置螺栓孔与轮毂轴承法兰刚性连接，卡钳安装支架通过螺栓固定在转向节的预留安装位上，安装面平面度公差控制在0.05mm以内，

　　保证卡钳滑动顺畅，制动盘端面跳动量控制在0.03mm以内，避免制动过程中出现踏板抖动的问题。整个结构的受力路径经过多轮校核，制动时的反作用力通过卡钳支架直接传递到转向节，不会对轮毂轴承造成额外的偏载，能够适配多数16-18寸轮毂的紧凑型、中型乘用车辆的轮边安装空间，摩擦片磨损后可直接从卡钳侧方抽出更换，维护便利性较强。
