微型触发线圈精密绕线设备结构

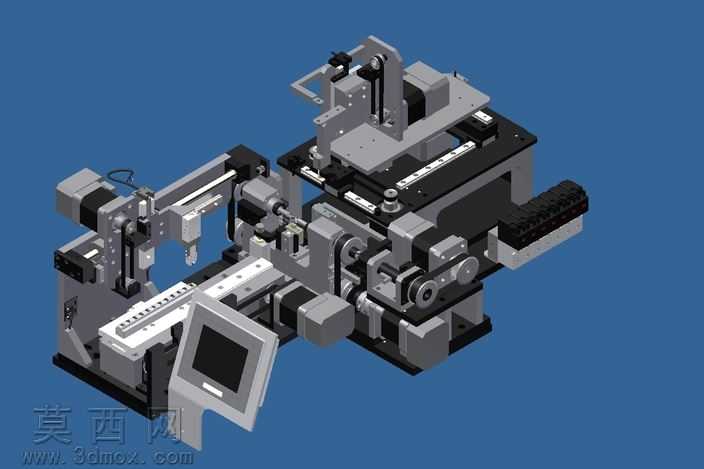

本模型为面向数码照相机闪光灯灯泡配套微型触发线圈生产的专用绕线设备三维结构，整体采用模块化设计思路完成建模，通过三维软件完成全零部件的装配约束与干涉校验，还原了设备真实的机械布局与运动逻辑。模型在渲染阶段针对不同功能部件赋予了差异化材质表现：机身承载底座采用哑光铸铁材质，凸显设备运行的稳定性；直线运动导轨、传动轮系采用光亮金属材质，体现传动部件的加工精度；人机交互触控屏采用半透明玻璃与哑光塑料组合材质，还原操作端的真实质感；线缆、拖链等柔性部件采用橡胶类材质，还原设备走线的真实状态。从结构设计来看，设备集成了多轴协同运动单元：包含送线张力控制模块，可稳定输送微米级线径的漆包线，避免绕制过程中线材拉断或松弛；多工位夹装定位模块，可精准固定微型线圈骨架，保证绕线位置的重复定位精度；排线移位机构，通过直线导轨与伺服传动配合，实现线圈每层绕制的均匀排布，避免叠线、乱线问题；成品下料工位，可完成绕制完成线圈的自动转移，配合前端工序实现连续化生产。设计过程中重点考量了微型线圈绕制的精度需求，所有传动部件的安装基准都做了同轴度、平行度的装配约束模拟，同时预留了传感器安装位、走线槽与维护操作空间，既保证设备运行时的精度稳定性，也兼顾了后期调试维护的便利性。整体结构紧凑，各功能单元布局合理，通过三维建模完整验证了各运动轴的行程范围，避免了运动过程中的部件干涉，可直接作为同类精密绕线设备设计的参考结构，也可用于电子制造专用设备的教学演示案例。
