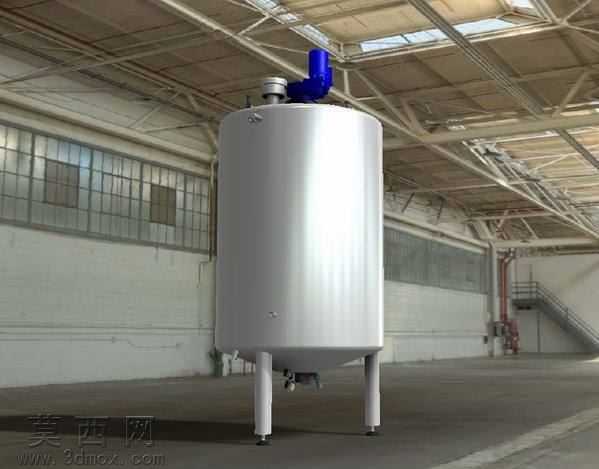

3000升不锈钢叶轮搅拌罐结构设计

本模型为卫生级不锈钢搅拌容器，整体采用三维参数化建模完成，建模过程严格遵循食品医药行业卫生级设备的设计规范，所有与物料接触的边角均做圆弧过渡处理，避免卫生死角，便于后续清洁与灭菌操作。模型整体容积设定为3000公升，罐身主体直径为1300毫米，采用标准椭圆形锥底结构，锥底设计可保障物料完全排空无残留，适配流体、半流体类物料的混合搅拌工况。

材质配置上，罐身主体设定为304/316L卫生级不锈钢材质，渲染阶段采用高反射金属材质模拟不锈钢抛光表面效果，真实还原工业现场不锈钢罐体的金属质感，罐体外表面做哑光拉丝处理，支腿、管口等附件与罐体材质保持统一，整体视觉效果协调统一。

结构设计层面，罐体顶部中央集成安装叶轮搅拌器，搅拌轴垂直贯穿罐顶中心，叶轮采用轴流式桨叶设计，可在罐内形成轴向循环流场，保障物料混合均匀度；罐顶设置有人孔、通气孔、仪表探头安装位，可根据工艺需求加装温度探头、液位探头、PH检测探头等检测元件，实现搅拌过程的参数实时监测；罐底设置出料阀接口，同时配置温度检测探头安装位，可实时监测罐底物料温度，避免局部温度偏差影响物料品质。罐体外部配置全焊接保温包覆层，可适配需要控温的搅拌工艺，减少罐内物料与外界的热交换；支撑结构采用三根可调式支腿，支腿底部配置可调脚垫，可根据安装地面的平整度调整罐体水平度，保障搅拌轴的垂直对中，延长搅拌密封件的使用寿命。

建模过程中对所有管口、法兰、支腿的安装位置做了精准定位，各部件之间的装配关系完全符合实际生产装配逻辑，可直接用于工程出图、方案展示、工艺模拟等场景，为卫生级搅拌设备的设计优化提供可靠的三维数字模型支撑。
