带启闭动画的内螺纹连接手动球阀结构

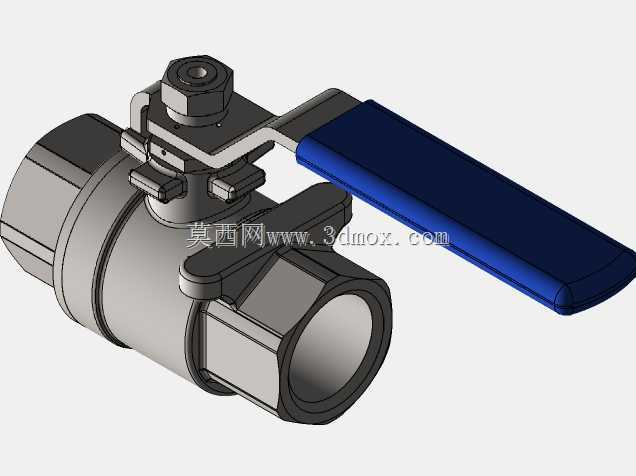

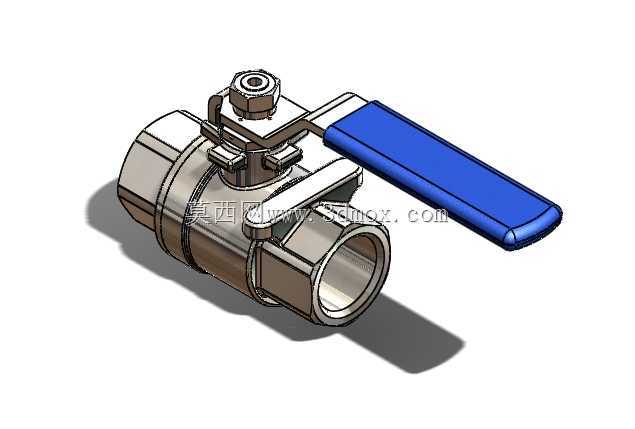

　　这款手动球阀的三维结构完整还原了实物的装配关系与运动逻辑，可直观呈现90度旋转启闭的完整动作过程，能直接用于管路系统的装配干涉校验、操作空间校核，也可作为流体管路设计的选型参考样件。从实际应用场景来看，这类球阀广泛适配民用给排水、小型化工流体输送、设备冷却循环水路、压缩空气支路等中低压管路场景，依靠球体通孔与管路的对正/错位实现通断控制，相比闸阀、截止阀，其流阻更小，启闭操作更迅捷，全开状态下介质流通几乎无额外压损，适合需要频繁快速通断的管路节点。

　　结构设计上，整体采用两片式阀体组合结构，两端为标准内螺纹接口，可直接与同规格外螺纹管路旋接安装，无需额外焊接法兰，安装拆卸效率更高，适合小口径管路的快速布设。核心密封副采用金属球体配合弹性密封座的结构，球体表面做了高精度研磨处理，与密封座贴合紧密，低压状态下也能保证可靠密封，不会出现内漏问题。阀杆采用防飞出结构设计，从阀体内部装入，即使在管路带压状态下操作，也不会因为介质压力顶出阀杆造成外漏，阀杆与阀体接触位置设置了多层密封填料，可适配不同温度的流体介质，减少长期使用后的渗漏风险。

　　操作端采用加长扁平式手柄，手柄与阀杆通过扁位配合传递扭矩，手柄长度经过力矩核算，普通人手无需借助额外工具即可完成启闭操作，手柄表面做了防滑贴合处理，操作时不易打滑。手柄的旋转角度设置了机械限位，全开和全关位置都有硬限位阻挡，避免操作时旋转过度导致密封面错位磨损。从安装边界来看，整体结构紧凑，轴向尺寸短，安装时不需要预留太长的管路轴向空间，手柄旋转所需的侧向空间也做了优化，在狭窄的设备内部管路布设场景中，也能顺利完成操作，不会和周边的管路、设备构件发生运动干涉。模型中完整保留了所有零件的装配间隙，比如球体与密封座的预压缩量、阀杆与填料压盖的配合间隙、手柄与阀体顶部的安全间隙都和实物设计一致，可直接用于生成工程图纸、指导零件加工，也可用于流体仿真的前置模型搭建，帮助设计人员提前验证管路通断状态下的介质流动状态。
