工厂水泵配套管路流量调控装置

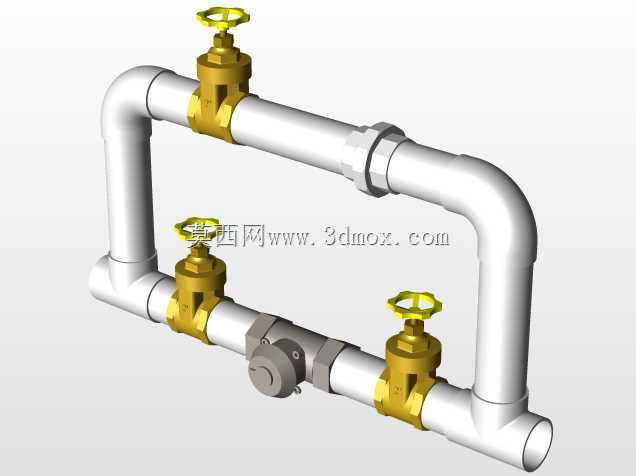

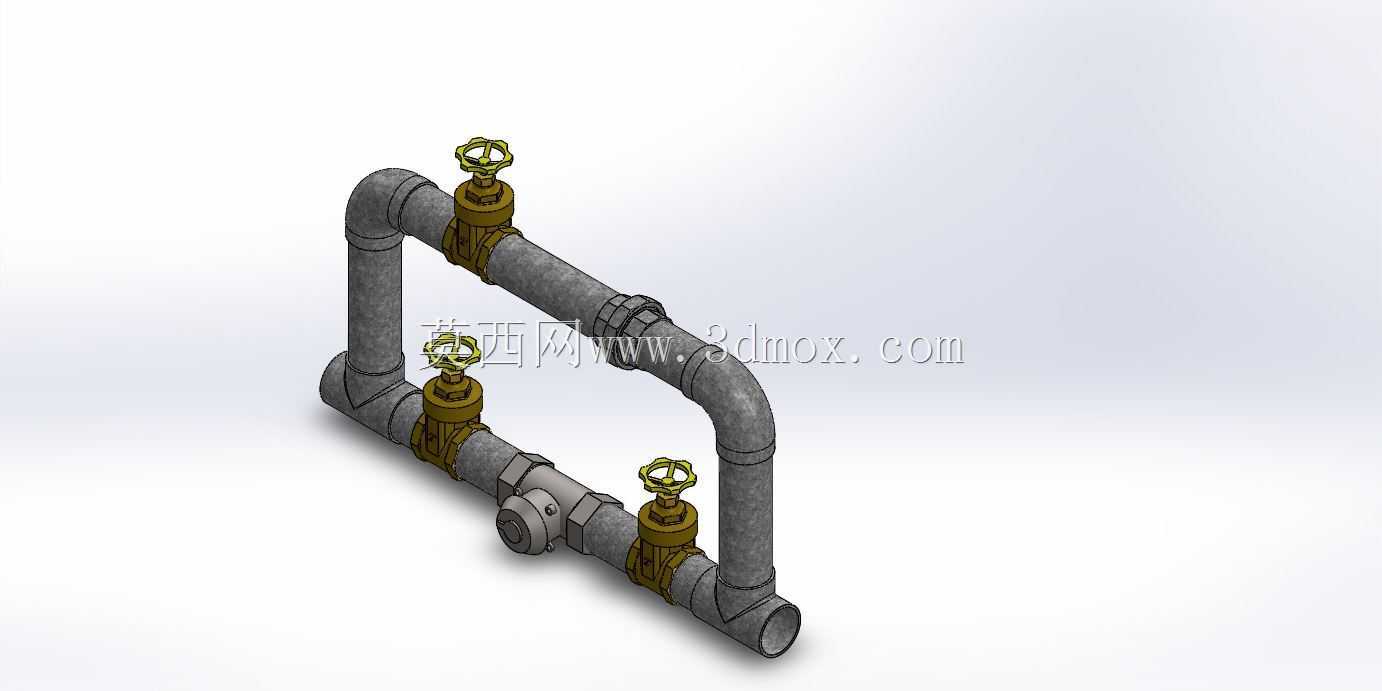

　　这套管路流量调控结构，主要面向工厂给排水、循环水系统的水泵出口端配套使用，在实际厂区流体输送场景中，承担着支路流量分配、工况切换、管路通断控制的核心作用，能在多支路供水工况下，无需调整水泵运行参数，仅通过阀门开度调节就可实现不同支路的流量匹配，适配生产环节不同用水点的动态流量需求。从结构设计逻辑来看，整体采用环形旁通式管路布局，主通路与旁通支路通过标准铸铁管件拼接，三个手轮式截止阀分别布置在主通路、旁通支路的关键节点，这种布局的优势在于，当某一支路需要检修或维护时，可通过对应阀门的启闭实现不停泵切换，避免单台水泵停机对整条生产线供水造成影响，同时旁通回路的设置也能在主通路流量超压时起到溢流缓冲作用，降低水泵出口端的水锤冲击风险。

　　设计过程中充分考虑了现场安装的边界条件，管路采用标准公称通径的镀锌钢管搭配螺纹连接管件，所有阀门的手轮操作方向均朝向外侧无遮挡区域，预留了足够的扳手操作空间，安装时无需额外定制异形连接件，可直接与厂区现有同通径管路对接，整体安装占用空间控制在常规水泵出口旁的预留管路区间内，不会额外挤占泵房的通行与维护空间。从功能特性上看，三个阀门均采用硬密封截止结构，密封面耐磨性能适配厂区循环水含少量杂质的工况，长期调节开度也不会出现严重内漏，管路的弯头、活接位置均做了加厚处理，能承受常规工厂供水系统的1.6MPa额定工作压力，日常运行中可通过手轮的旋转圈数精准对应阀门开度，结合现场流量计读数可快速将各支路流量调整至工艺要求值，

　　无需复杂的电控改造即可实现手动流量主动调控，对于老旧厂区水泵系统的升级改造、临时供水支路的加装都有很强的适配性，建模过程中还原了管件的铸造纹理、阀门手轮的防滑结构、连接螺纹的细节特征，所有配合位置的尺寸均符合机械管路设计的通用公差要求，可直接用于管路布置的干涉校验、安装工艺模拟，也能作为流体管路设计的参考样例，帮助设计人员快速理解多阀组旁通管路的布局逻辑，避免在实际项目中出现阀门操作空间不足、管路走向不合理导致的安装返工问题。
