金属齿式离合器结构三维建模设计

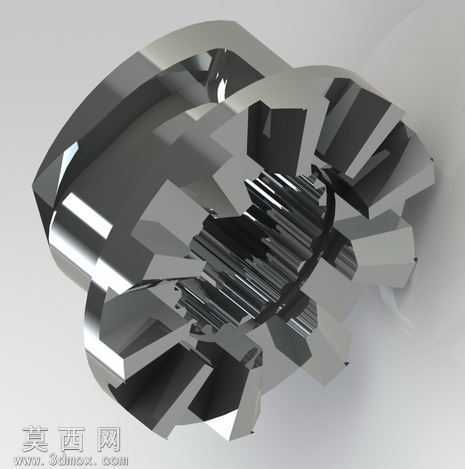

本作品为齿式离合器的三维参数化建模成果，建模阶段以SolidWorks为核心工具，遵循机械传动件的设计规范完成全结构构建。建模初期先梳理离合器的核心功能逻辑，明确其依靠齿牙啮合实现动力轴间接合与断开的工作原理，以此为基础确定整体尺寸比例与各部件的装配关系。首先绘制中心花键轴的截面草图，通过拉伸、切除特征完成内花键齿形的精准构建，保证花键的齿距、齿形角符合传动配合公差要求，确保与对接轴的装配同轴度。随后构建外侧的啮合齿盘结构，通过圆周阵列命令完成周向均匀分布的梯形啮合齿的建模，对齿根位置添加圆角过渡特征，避免应力集中导致的部件失效，同时对齿面进行拔模角度处理，保证啮合与分离动作的顺畅性。建模过程中对各部件添加同轴心、端面重合等装配约束，还原离合器实际装配状态下的位置关系，可直观展示齿牙啮合的配合间隙与传动路径。材质与渲染阶段，为整体模型赋予高抛光合金钢材质，调整金属材质的反射率、粗糙度参数，还原金属零件经过精加工后的金属光泽与表面质感，添加环境HDR贴图模拟工业车间的光照环境，通过光影效果突出齿形结构的棱角与曲面过渡，清晰展现各部件的结构细节。设计过程中充分考虑离合器的实际工况需求，对齿牙的接触面积、齿根强度进行结构优化，既保证动力传输过程中的扭矩承载能力，也兼顾接合分离动作的灵活性，整体模型结构完整，细节还原度高，可用于传动系统结构演示、机械原理教学以及相关产品的设计参考，能够直观展现齿式离合器的内部构造与工作逻辑，为同类传动部件的设计优化提供可视化的三维参考依据。
