桌面级3D打印设备专用轴流散热风机结构

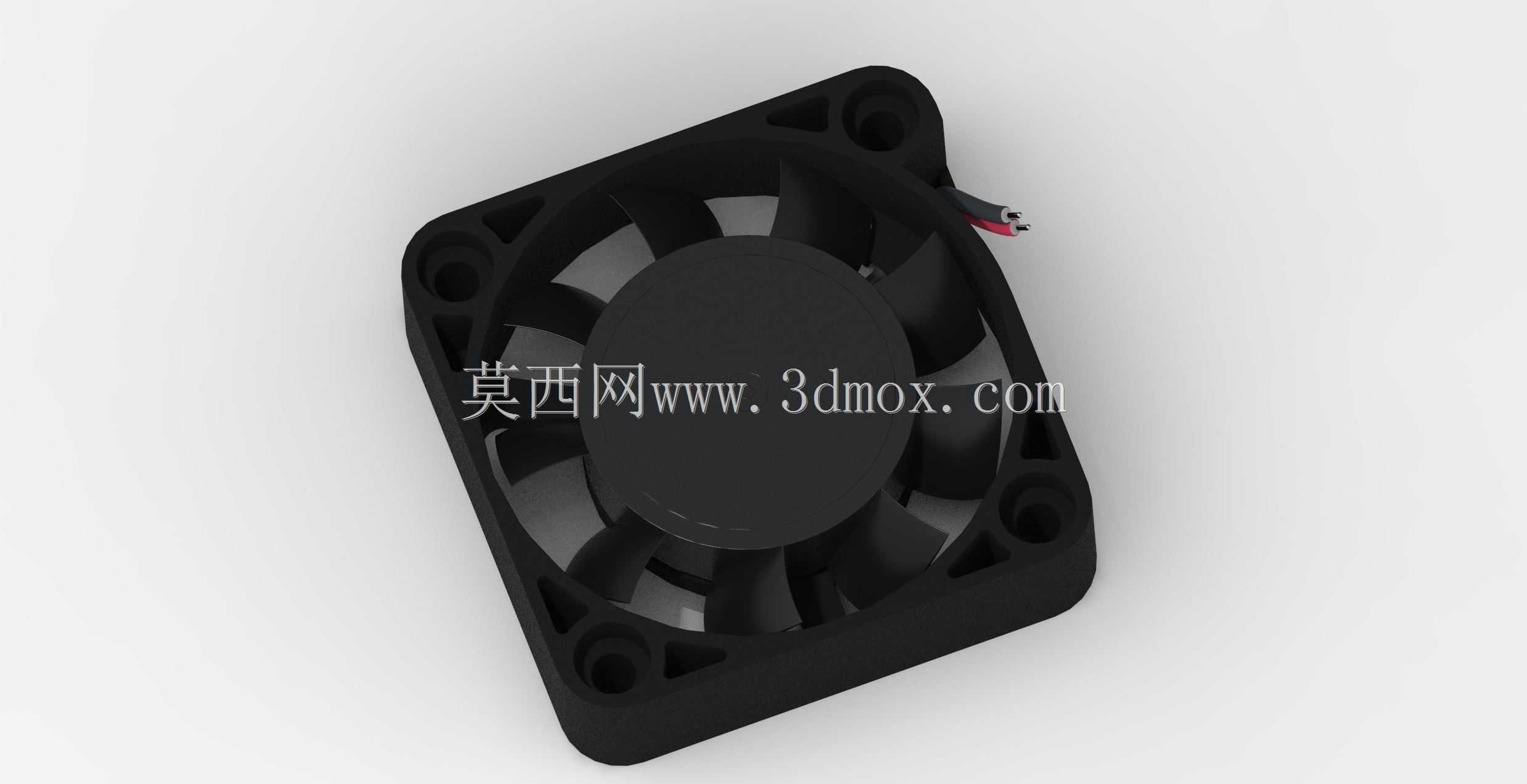

　　这款小尺寸轴流风机主要面向桌面级熔融沉积型3D打印设备的散热需求设计，在桌面级FDM设备的运行场景中，散热系统的稳定性直接决定打印成型质量与设备连续运行时长，不管是挤出头喉管部位的冷端散热，还是控制主板、步进驱动模块的仓内风冷，都需要这类小尺寸、高转速的轴流风机提供稳定的定向气流。从结构设计逻辑来看，这款风机采用标准方形外框搭配四角安装孔的布局，外框边长40mm，整体厚度10mm，属于电子散热领域通用的4010规格，安装孔位完全匹配行业通用安装尺寸，不管是直接通过螺丝固定在挤出头的散热铝座上，还是嵌入设备仓体的通风位，都不需要额外做安装位的适配修改，能直接替换同规格的市售标准风机，降低设备组装与后期维护的配件选型成本。

　　风机的核心功能是通过叶轮旋转产生定向轴向气流，额定转速下能输出0.003立方米每秒的风量，这个风量参数刚好匹配桌面级3D打印机的散热需求：用在挤出头冷端时，能持续带走喉管传递上来的热量，避免耗材在喉管内提前软化造成堵头故障；用在主板仓内时，能形成稳定的仓内空气循环，带走步进电机驱动板、功率MOS管工作时产生的积热，避免高温触发驱动过温保护，导致打印中途停机。设计过程中，叶轮采用七片后掠式叶片结构，叶片曲面经过气流优化，在高转速运行时能降低叶片切割空气产生的紊流噪音，相比同规格直叶片风机，运行噪音能控制在设备可接受范围内，不会因为风机噪音过大影响桌面场景的使用体验。外框采用一体式注塑成型结构，边框做了等厚度加强设计，

　　四角的安装孔位内嵌了金属衬套，反复拆装螺丝也不会出现塑料孔位滑牙的问题，引线从边框侧面引出，出线位置做了防拉扯的应力释放结构，设备组装布线时拉扯引线也不会造成内部接线松脱。叶轮中心的轮毂采用圆弧过渡设计，能减少气流进入叶轮时的进气阻力，提升风机的送风效率，外框的四个角做了小尺寸倒角处理，安装时不会因为边角尖锐划伤操作人员，也能避免安装过程中边角磕碰造成的边框开裂。在实际设备适配中，这款风机的供电引线采用标准两线制接线，直接对接设备主板的12V或24V风扇供电接口即可，不需要额外的驱动电路，不管是DIY组装3D打印机的爱好者，还是做小批量设备生产的厂商，都能快速完成装配调试。
