双层立式作业操作台结构设计方案

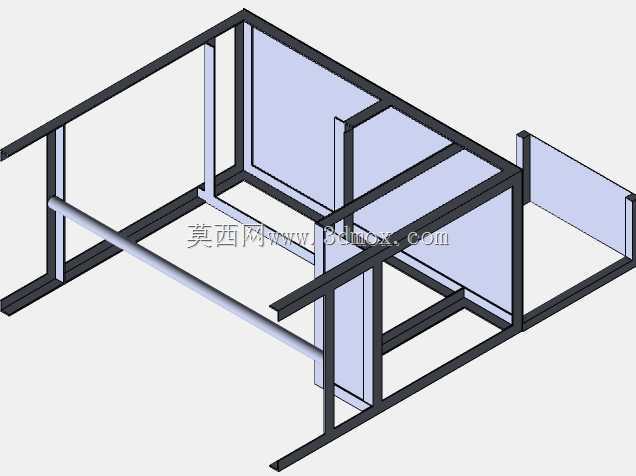

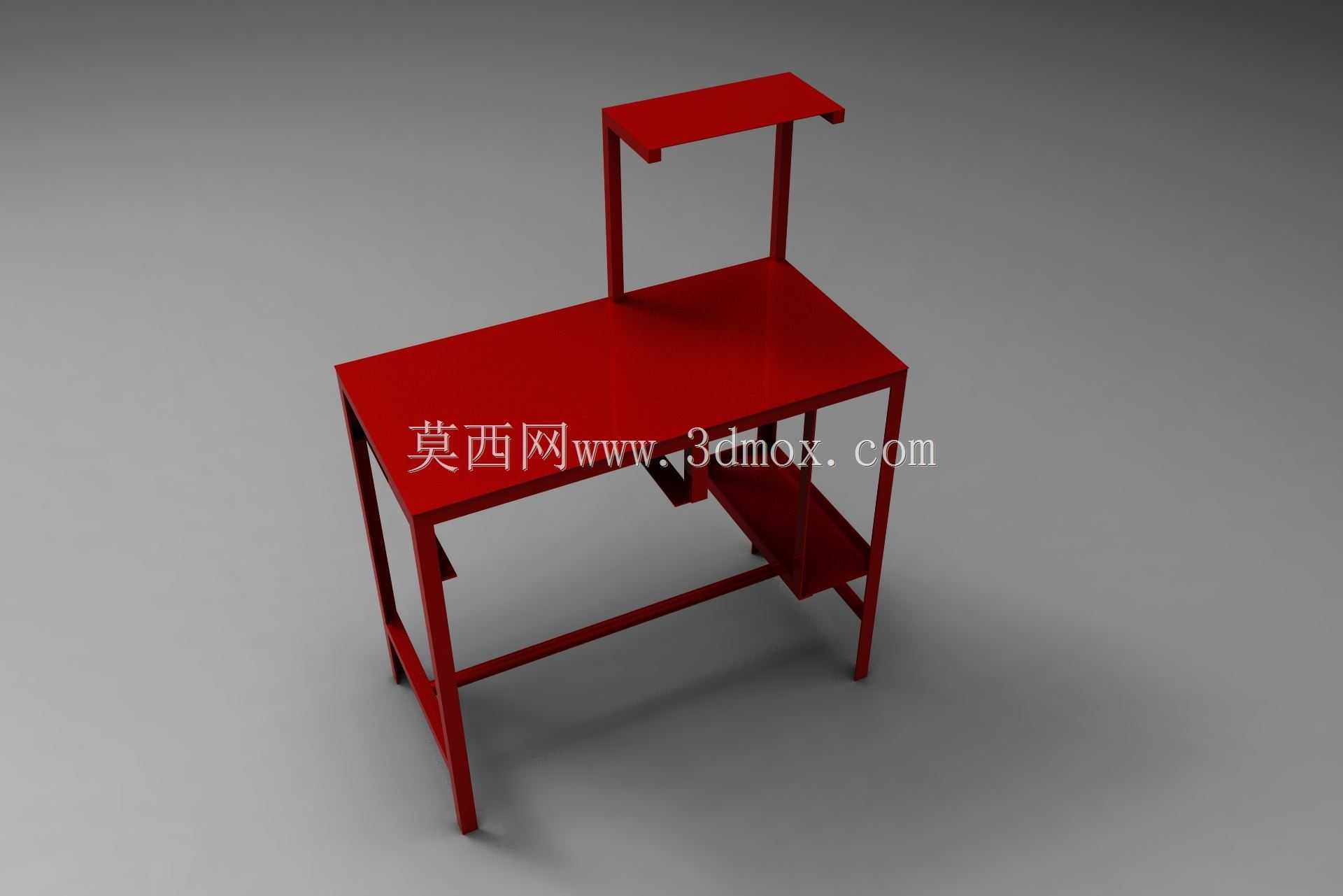

　　这款立式双层作业操作台，主要面向车间工位物料暂存、小型检测工序作业、实验室辅助操作等场景设计，整体采用方管焊接框架结构，从结构稳定性出发，主支撑腿选用等截面矩形管，四条支腿垂直落地，底部预留10mm高度调节余量，可适配车间地面存在的微小平整度偏差，避免架体放置后出现晃动问题。上层置物板距离主操作台面的垂直高度经过反复校核，既不会遮挡操作人员在主台面的作业视线，也能满足常用工具、待加工小件的随手取放需求，减少作业过程中转身取物的多余动作，提升单工位作业效率。主操作台面采用整板铺设设计，台面边缘做了15mm高度的下折边处理，一方面提升台面整体抗弯折强度，避免长期放置重物出现中部下凹变形，另一方面也能防止台面上放置的小型零件、工具滑落。

　　台面下方设置的侧置置物格，专门用于放置作业过程中产生的边角废料、待周转半成品，和上层置物区、主操作区形成明确的功能分区，避免不同状态的物料混放造成的作业差错。框架中部设置的横向连接杆件，除了提升整体架体的抗扭刚度之外，还可以作为临时挂点，配合挂钩类附件悬挂小型工具、作业指导书卡套。设计过程中重点考虑了安装边界问题，整体架体的占地面积控制在单人工位合理范围内，不需要对现有车间工位布局做大幅调整，可直接放置在现有工位地面使用，也可配合底部膨胀螺栓做地面固定，适配大负载作业场景的稳定性需求。架体所有焊接位置都做了焊后打磨处理，不存在尖锐毛刺，避免操作人员磕碰受伤，外露表面做哑光喷塑处理，耐油污、易擦拭，适配车间多油污、多粉尘的作业环境。

　　从结构受力角度分析，主台面的均布负载能力可满足常规钳工操作、小型仪器放置的需求，上层置物板设计为轻载区，仅放置轻质工具与耗材，避免高位负载过大带来的架体倾覆风险，整体重心控制在架体中下部，即使上层置物区满载，架体的稳定系数也能满足工位设备安全规范要求。
