深沟球滚珠轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的旋转铰接点位，几乎所有存在连续回转运动的结构中，都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少动力传递过程中的无用损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等功能部件始终处于设计要求的回转精度范围内，避免因轴系偏移引发的部件磨损、振动超标、传动失效等问题。

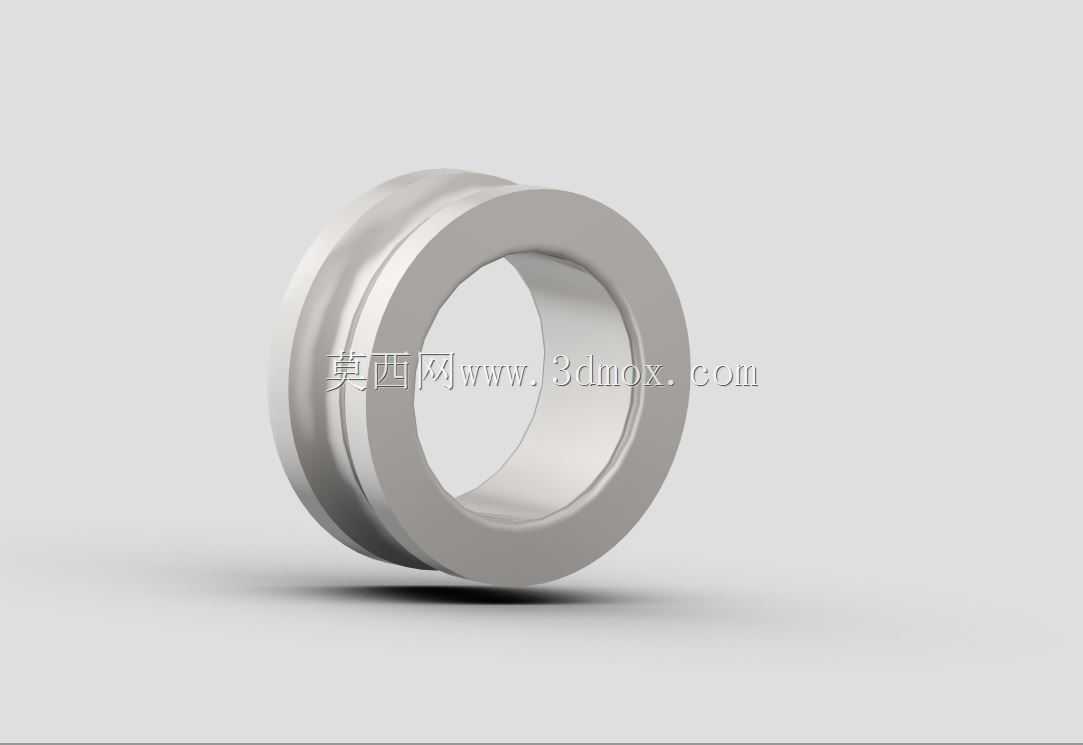

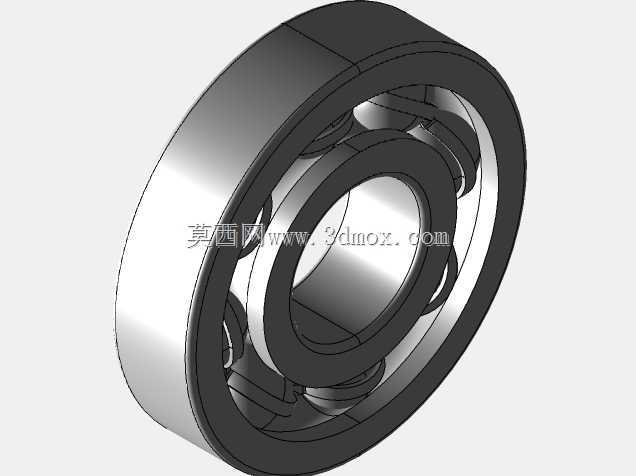

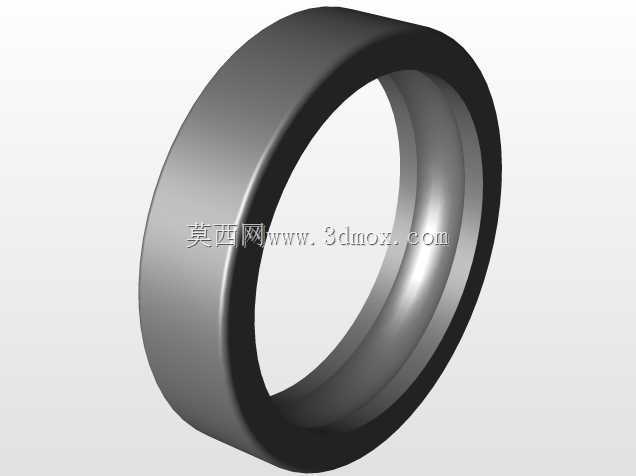

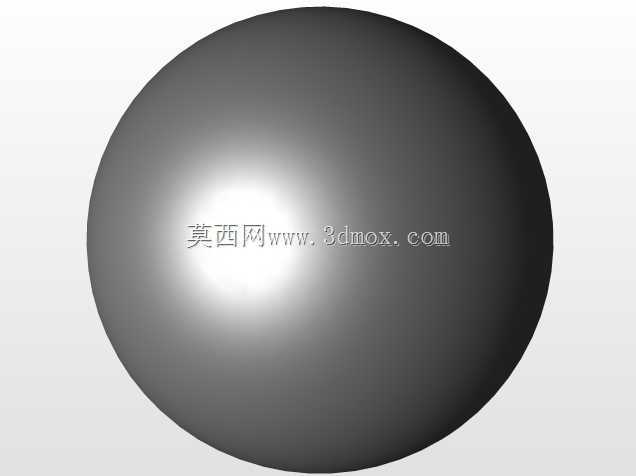

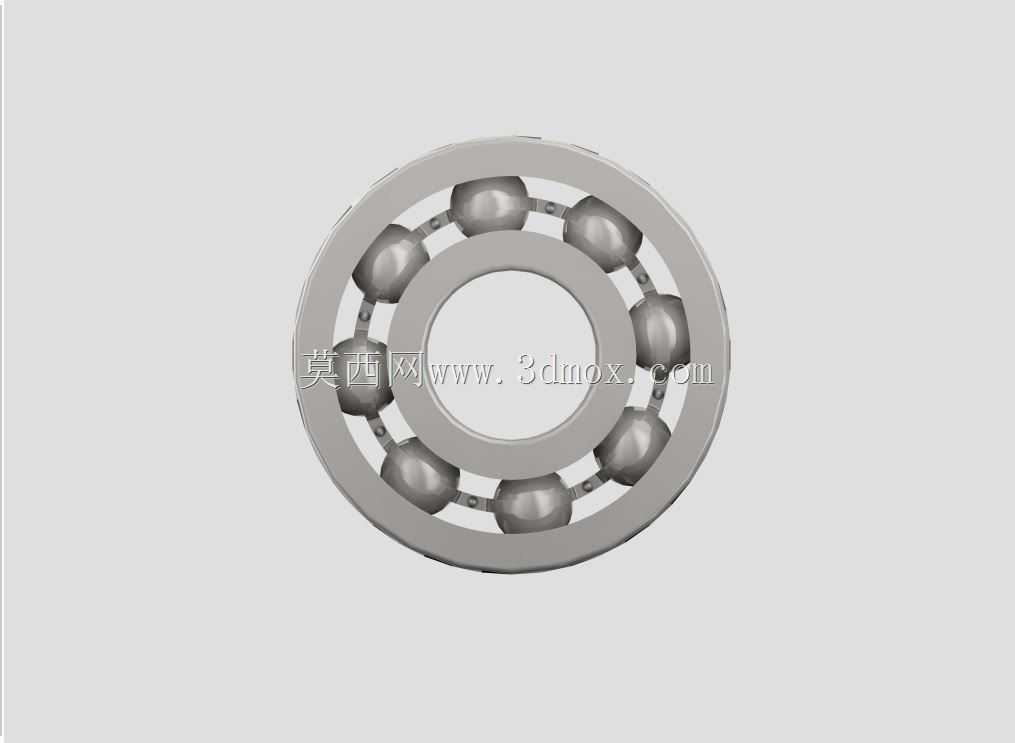

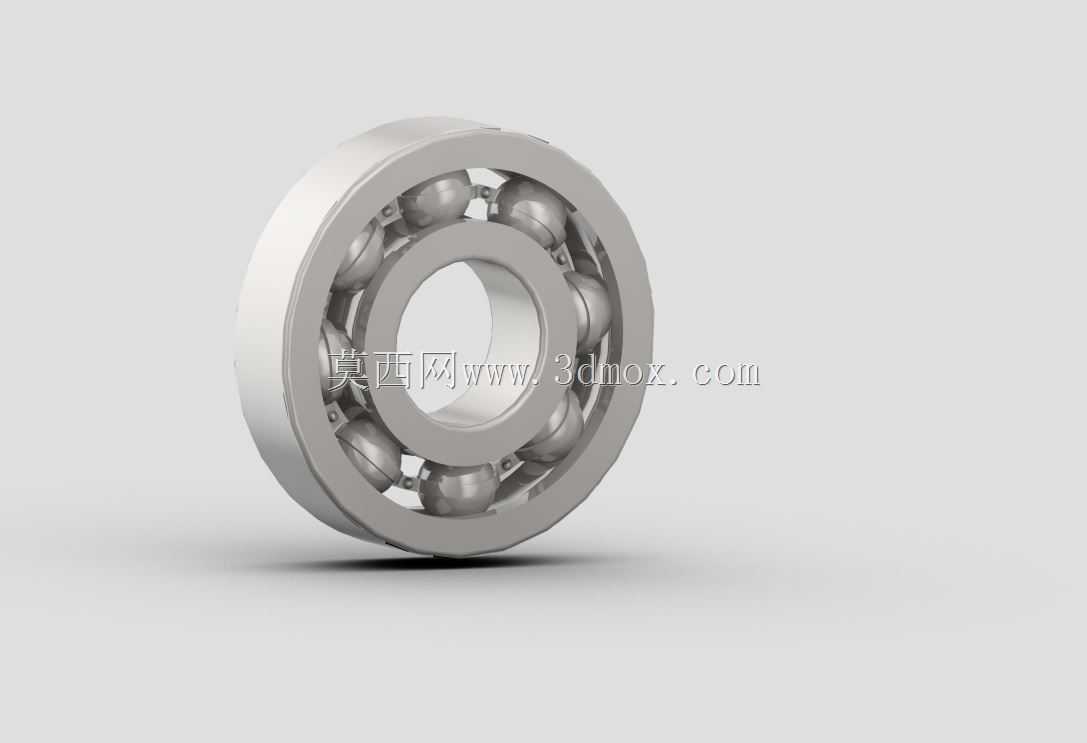

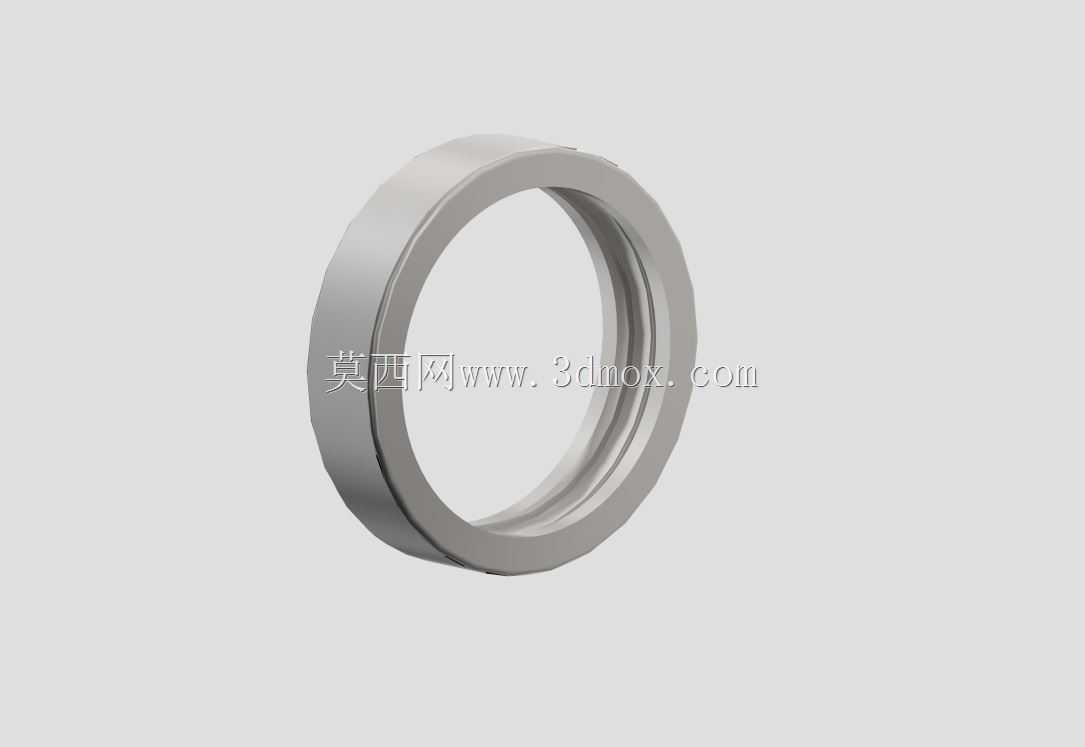

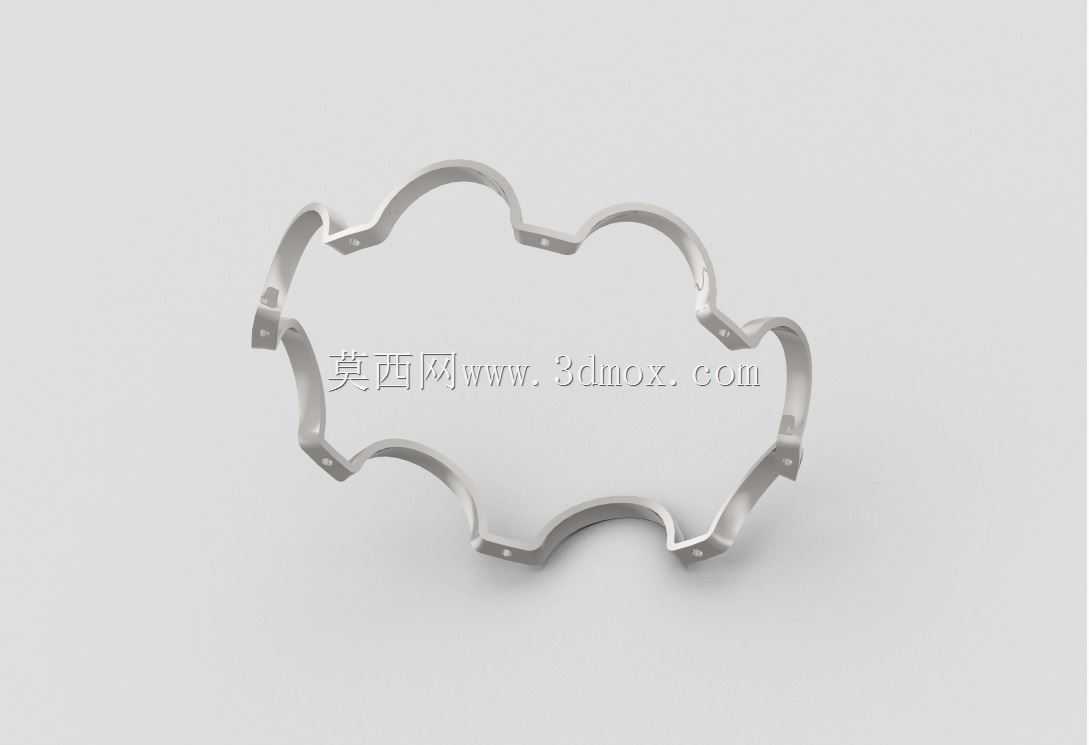

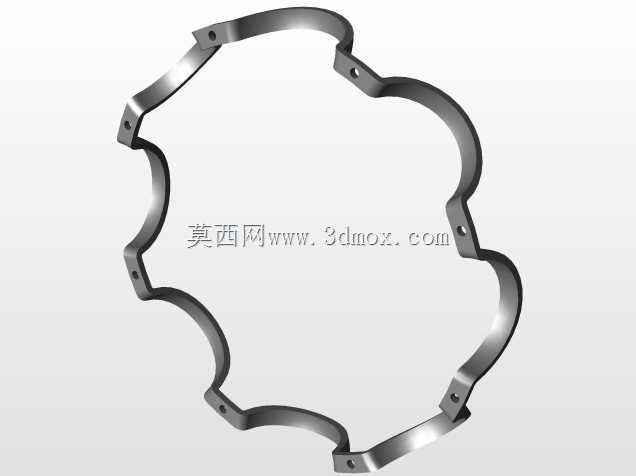

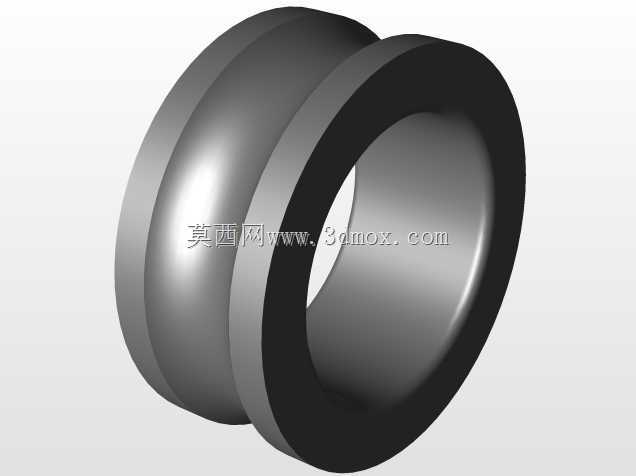

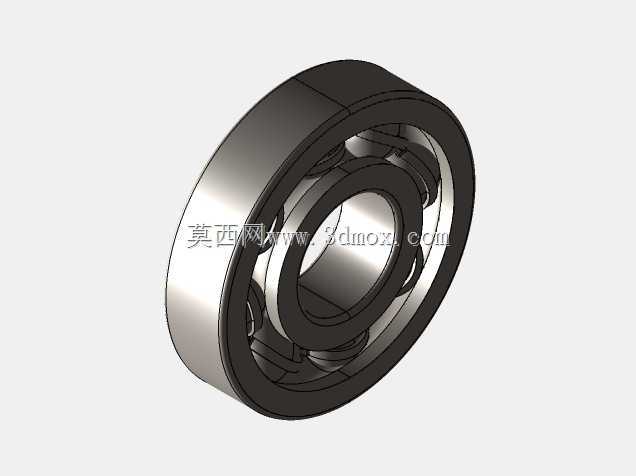

　　这款滚珠轴承采用最经典的深沟球结构设计，内圈与轴采用过盈配合实现周向与轴向固定，外圈与设备轴承座的安装孔采用过渡或间隙配合，方便装配过程中的公差调整与后期维护拆卸。内外圈的滚道经过曲率匹配设计，滚道曲率略大于滚珠直径，既可以保证滚珠在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免局部应力集中导致的早期点蚀失效。保持架采用兜孔式结构，将每颗滚珠均匀分隔在滚道圆周方向，防止滚珠在运转过程中相互挤压摩擦，同时保证所有滚珠受力均匀，在高速运转工况下也能保持稳定的运动状态，不会出现滚珠堆叠、卡滞的问题。

　　从承载特性来看，这款轴承可以同时承受径向载荷与双向轴向载荷，在纯径向载荷作用下，滚珠与滚道的接触角为零，径向承载能力较强；当轴系存在一定轴向窜动力时，接触角会随载荷增大而自适应调整，可承受一定程度的双向轴向力，适合轴系存在少量复合载荷的应用场景。建模过程中严格遵循通用轴承的安装边界规范，内圈内径、外圈外径、轴承整体宽度的尺寸公差符合通用安装配合要求，装配时内圈端面需贴合轴肩定位面，外圈端面贴合轴承座孔的挡肩面，定位轴肩与挡肩的高度严格控制在标准范围内，既保证定位可靠，又不会干涉保持架的正常运转，同时预留足够的拆卸空间，方便后期使用拉马等工具完成轴承的拆卸更换。建模时还原了轴承各部件的装配关系，内圈、外圈、滚珠、保持架的配合间隙符合实际装配要求，可直接用于设备的虚拟装配干涉检查、运动仿真验证，也能作为选型参考用于轴系结构的方案设计阶段，帮助工程师快速完成轴承位的结构尺寸规划，减少重复建模的工作量。
