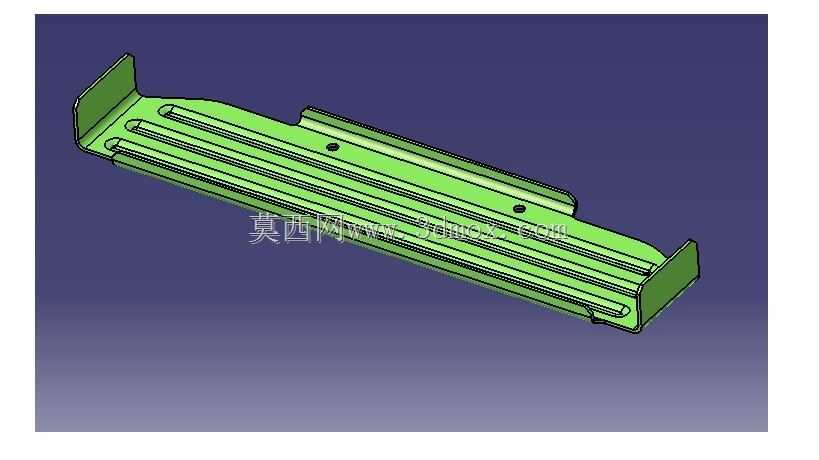

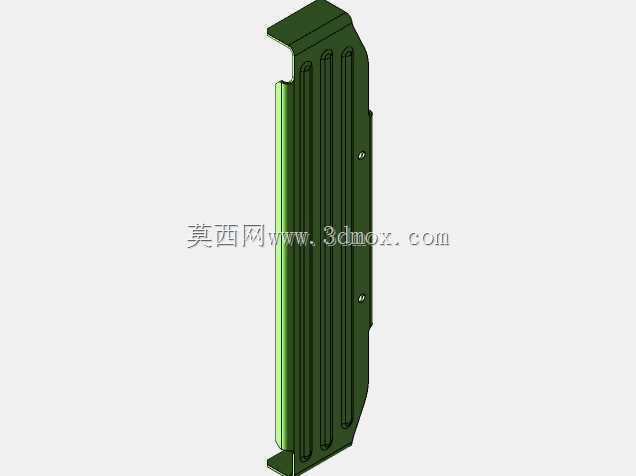

长条形带加强筋钣金冲压成型构件

　　这类带纵向加强筋的长条形钣金构件，多应用在需要兼顾结构刚度与轻量化要求的设备护罩、导向滑槽或者设备侧装防护结构场景中，日常在自动化输送线侧挡、机柜内置安装导轨旁的防护挡板、小型冲压设备的出料导板位置都能见到同结构的零件。从结构设计逻辑来看，零件整体采用等厚薄板冲压成型，沿长度方向布置的多道平行凸起加强筋，是在不额外增加板材厚度的前提下，大幅提升构件长轴方向抗弯折能力的核心设计，避免长条形薄板在安装后受侧向力、自身重力影响出现翘曲变形，相比单纯加厚板材的方案，能有效降低零件自重与材料消耗。零件一端设计的弯折挂边，是安装定位的核心结构，安装时可直接卡入对应设备的预设卡槽内，配合构件侧面预留的两个安装孔，通过螺栓紧固即可完成固定，

　　不需要额外设计复杂的连接支架，能大幅缩减现场装配的工序时长。构件侧边做了圆弧收边处理，避免冲压裁切后的锐边对装配人员造成划伤，同时也能减少安装过程中与相邻零部件发生剐蹭蹭掉表面防护层的问题。从安装边界来看，这类零件的长度方向尺寸需要与配套设备的安装位长度严格匹配，弯折边的折弯角度公差需要控制在±1°范围内，否则安装时会出现卡滞无法卡入卡槽的问题；侧面安装孔的孔位同轴度偏差不能超过0.2mm，避免螺栓穿装时出现错位。设计这类钣金件时，需要提前核算板材的折弯回弹量，加强筋的冲压深度要结合板材延伸率设置，避免冲压过程中出现筋位开裂、板材减薄超差的问题，同时要预留出板材冲压后的形变余量，保证成型后零件的平面度满足安装要求。在实际生产中，

　　这类零件需要通过连续冲压模完成落料、筋位冲压、折弯、冲孔多道工序，模具的定位精度直接决定零件最终的成型尺寸是否符合装配要求，日常维护模具时需要重点检查筋位冲压凸模的磨损情况，避免长期冲压后筋位高度不足导致零件刚度达不到设计要求。
