科尼赛克敞篷释放操作手柄总成结构

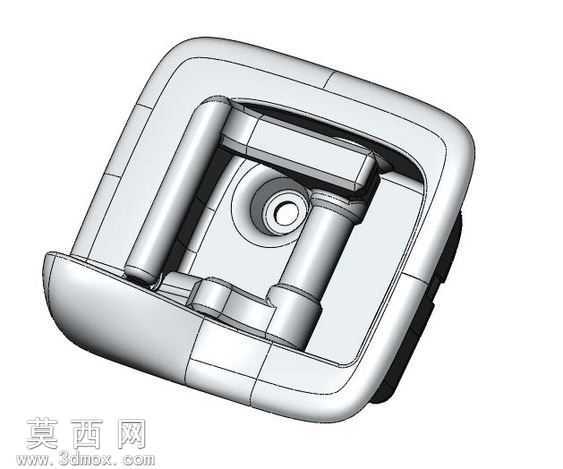

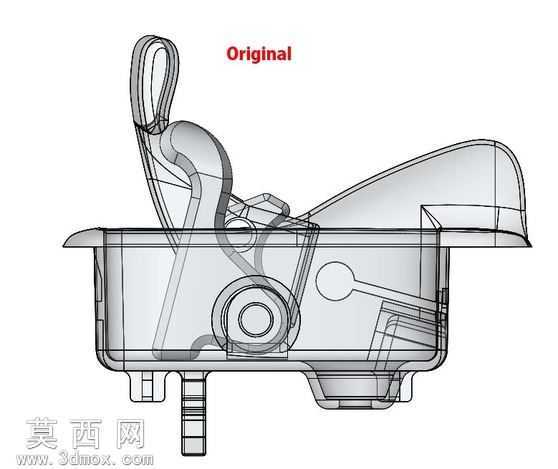

本作品为科尼赛克敞篷车型配套的敞篷释放手柄总成三维建模成果，建模过程依托主流三维机械设计软件完成全参数化构建，完整还原了该手柄总成的每一处结构细节。建模初期先对实车手柄的功能逻辑进行拆解，明确该部件作为敞篷解锁触发操作端的核心作用，需要兼顾操作握持的人机工程学合理性、内部锁止传动的结构可靠性，以及与周边内饰件的装配匹配精度，因此在草绘阶段就严格参照实车测绘的尺寸数据，对基座外轮廓的圆角过渡、握持手柄的曲面弧度进行精准绘制，确保外观曲面的顺滑度与实件一致，避免出现建模棱角生硬、曲面断层的问题。在结构建模环节，依次完成外部包覆基座、中部握持操作杆、内部转轴传动件、锁止卡扣配合位的独立建模，各零件之间严格按照实际装配关系添加同轴、面贴合、间隙配合等约束，还原手柄按压转动时的传动路径，确保操作杆绕转轴转动时可顺畅触发内部解锁机构，不会出现结构干涉。材质渲染阶段针对不同零件的实际材质进行参数匹配，外部基座采用哑光硬质工程塑料材质，调整材质的粗糙度、反光度参数还原车用内饰塑料的细腻磨砂质感；操作握持杆表面添加细微的防滑纹理材质，提升视觉上的握持摩擦力表现；内部金属转轴、传动卡扣采用哑光金属材质，还原金属机加工件的表面质感，同时对各零件的分模线、装配接缝进行细节刻画，提升模型的真实感。设计过程中充分考虑该部件的实际使用场景，作为超跑的敞篷操作部件，既要保证操作时的手感反馈清晰，也要避免长期使用出现结构松旷，因此建模时对转轴的配合间隙、卡扣的锁止行程都进行了参数化预留，可直接用于后续的结构验证、3D打印样件制作以及改装件开发参考，完整的装配结构也可用于机械结构教学中的操作件传动逻辑演示。
