工业线缆敷设用折弯式金属走线槽结构

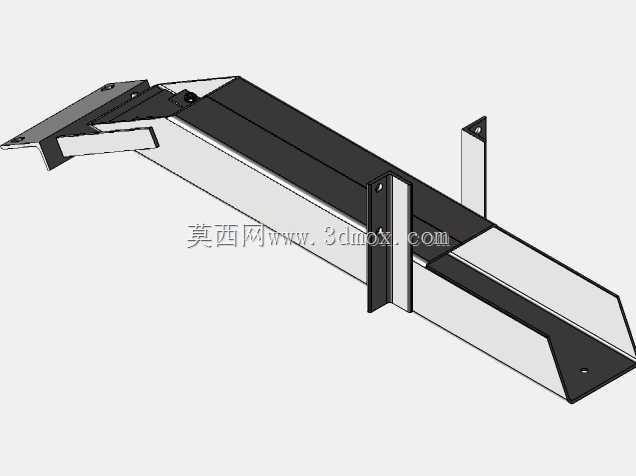

　　这款钣金折弯成型的走线构件，主要面向工业现场电控布线、设备内部线缆敷设场景使用，核心作用是规整排布动力线缆、信号控制线，将不同回路的线缆约束在封闭槽体内，既避免线缆外露被剐蹭、积尘、被冷却液腐蚀，也能减少强电线路对弱电信号的电磁干扰，同时让设备内部布线排布更规整，方便后期运维排查线路。从结构设计来看，整体采用分段折弯的长槽型结构，槽体主体为等截面U型轮廓，两端根据安装现场的走线走向做了适配性的角度折弯，不需要现场额外裁切拼接就能适配特定走向的布线路径，减少现场施工的二次加工工作量。槽体侧壁预留了多处一体式折弯成型的安装支耳，支耳上开有标准安装孔，安装时可以直接通过螺栓将槽体固定在设备框架、墙面或者走线支架上，不需要额外焊接安装座，

　　支耳的位置经过排布，能保证槽体安装后受力均匀，长跨度布设时也不会出现中部下垂变形的问题。槽体的折弯圆角经过工艺优化，既不会因为圆角过小造成钣金折弯处应力集中出现开裂，也不会因为圆角过大导致槽体内部有效走线空间被占用，槽内净空尺寸可以容纳多根不同线径的线缆同时布设，线缆布设完成后可以配套盖板封闭槽口，避免异物落入槽内损伤线缆绝缘层。在安装边界上，这款走线槽的安装支耳突出槽体主体的尺寸经过精准控制，安装时不会和相邻的其他设备构件、管线发生干涉，两端的折弯角度匹配现场的走线转向需求，线缆从槽体一端穿入后可以顺着槽体的折弯走向自然转向，不需要额外做线缆的大角度弯折，避免线缆内部线芯因为弯折半径过小出现断芯、绝缘层破损的问题。

　　钣金板材的厚度选型兼顾了结构强度和自重控制，常规工况下不会因为踩踏、上方落物造成槽体变形，同时整体重量较轻，单人就能完成搬运和安装作业，适合在设备生产线布线、厂房配电改造、非标设备内部走线等场景使用。槽体的边缘都做了折边钝化处理，没有尖锐的毛刺飞边，施工人员穿线作业时不会被割伤，也不会划伤线缆的外绝缘层，长期使用过程中槽体的结构稳定性强，不会因为温度变化、设备运行振动出现连接松动、结构变形的问题。
