带轴多孔永磁辊筒结构设计

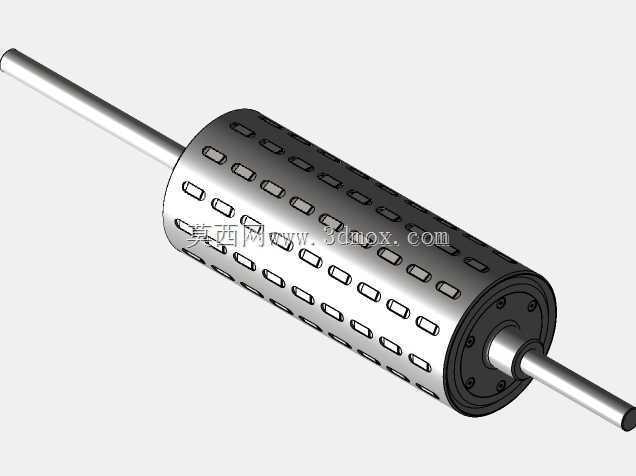

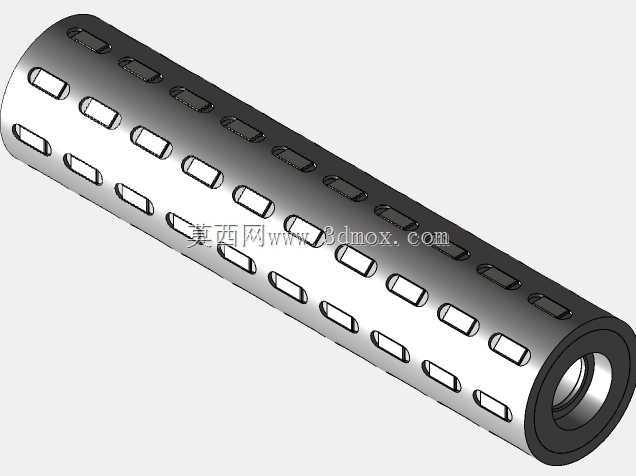

　　这款带轴多孔永磁辊筒，常应用在磁选输送、轻薄金属物料分拣、薄材导料输送的生产线工位上，在电子废料分选、食品加工除铁、锂电材料输送除杂这类需要弱磁吸附导料的场景中适配性极强。辊体两端同轴伸出的安装轴，采用等径光轴设计，可直接适配标准带座轴承的安装孔位，安装时无需额外加工轴端连接结构，能直接架装在设备两侧的安装立板上，轴伸长度预留了轴承安装位、链轮或者同步轮的装配空间，不会和设备侧护板产生运动干涉。辊筒主体的圆柱面上排布了多组规则的长圆形通孔，这类开孔设计一方面是为了降低辊体自身的转动惯量，让辊筒在频繁启停的输送工况下响应更快，减少驱动端的负载冲击；另一方面开孔可以嵌入固定钕铁硼磁块，让磁吸力均匀覆盖辊面工作区域，

　　避免出现局部磁吸力不足导致的物料吸附脱落问题，同时开孔结构也能减少辊面和输送皮带之间的接触面积，降低长期运转的摩擦磨损。设计时将磁块嵌装在辊筒壁的开孔内，而非整圈包覆磁层，能精准控制磁吸力的作用范围，避免磁力过度吸附导致的物料卡滞，同时辊体两端采用端盖封合结构，端盖上的紧固螺钉沿圆周均匀排布，保证辊体高速转动时的动平衡性能，不会出现径向跳动超差的问题。辊体的圆柱面加工精度控制在合理公差范围内，和输送皮带贴合时不会出现跑偏、打滑的情况，两端轴和辊体的同轴度公差经过严格校核，转动过程中不会出现轴向窜动，能适配线速度在1.2m/s以内的中低速输送场景。在结构细节上，辊壁的开孔采用长圆形结构，

　　相比圆形开孔能在相同辊面面积下布置更多的磁块安装位，同时长圆孔的走向和辊体轴向保持小角度倾斜，能让磁块排布形成连续的磁力带，不会出现磁力空白区，在分拣薄铁片、细小铁屑这类轻质导磁物料时，吸附稳定性更好。两端的伸出轴和辊体内腔的连接采用过盈配合加定位销的固定方式，相比单纯的键连接能承受更大的扭矩，在负载突然变化的工况下不会出现轴和辊体相对转动的故障，端盖和辊体的配合面做了止口定位，装配时能快速保证同轴度，减少装配调校的时间成本。
