圆管焊接式管状物料承载托架结构

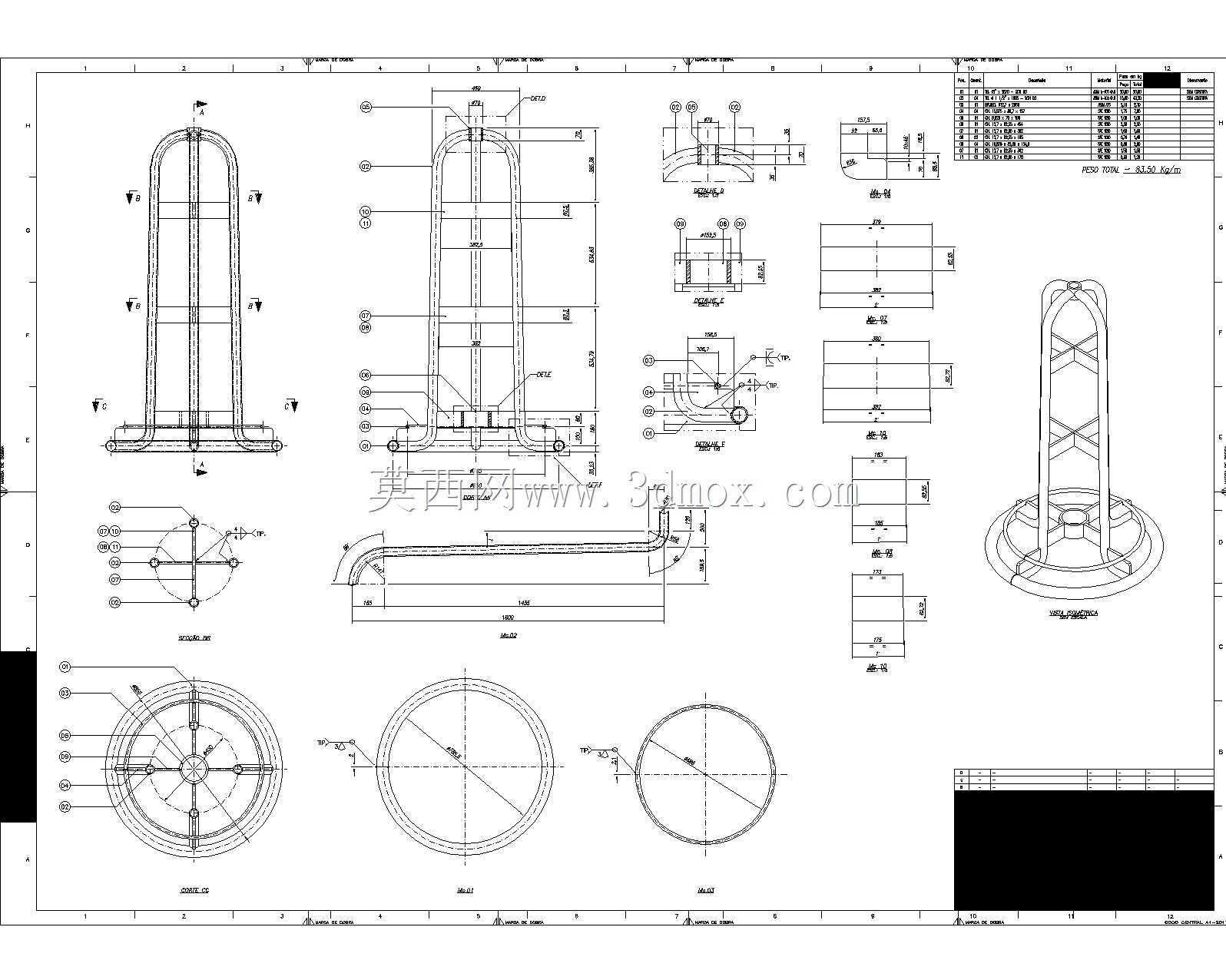

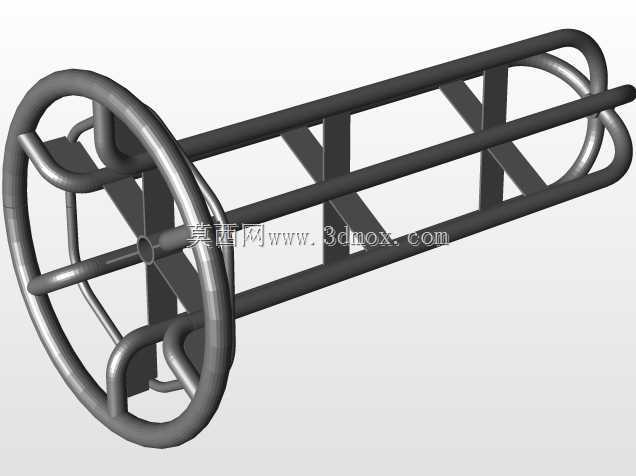

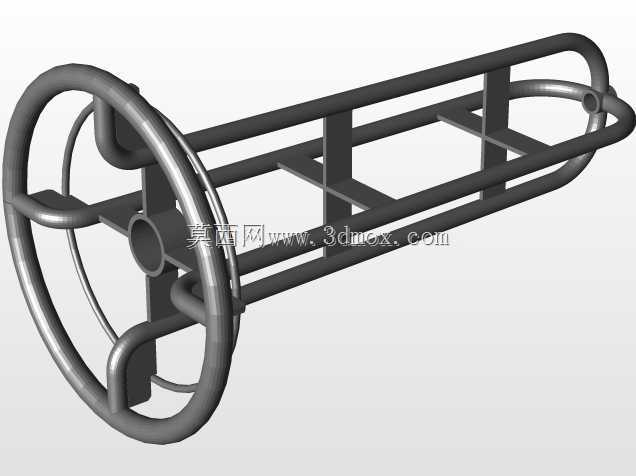

　　该架体采用圆管弯折焊接成型，整体为长条形笼式结构，两端设置环形封闭端框，端框处预留同轴通孔，可适配穿轴式安装或铰接固定需求，适配生产线旁物料暂存、工位间管状工件转运、长轴类零件工序间存放等场景。设计阶段优先考虑架体的抗形变能力，沿架体长度方向等距布置三道横向支撑隔板，隔板与纵向主管、底部承托横管满焊连接，避免长尺寸管材堆叠放置时出现中部下挠变形，同时纵向主管采用连续弯折工艺，两端圆弧过渡无尖锐棱角，可减少取放物料时的磕碰划伤风险。两端环形端框的通孔同轴度公差控制在0.2mm以内，可直接适配现有生产线的挂接工位，无需额外加工转接件，架体整体宽度控制在420mm，长度1200mm，端环外径380mm，可兼容直径30-100mm、

　　长度1000mm以内的管状工件放置，单架额定承载可达120kg。架体底部设置两根平行横管作为承托基准面，横管间距180mm，可防止小直径管材从架体间隙滚落，侧面纵向主管高度150mm，堆叠放置时上层架体的端环可卡入下层架体的端框内侧，实现多层叠放不滑移，减少仓储占用空间。焊接完成后整体做抛丸除锈处理，表面无焊瘤、毛刺，所有焊缝连续均匀，无虚焊漏焊问题，端框处的通孔内可加装尼龙衬套，减少穿轴转动时的金属磨损，适配需要翻转取料的工位使用。在实际车间应用中，该类托架可配合AGV转运小车使用，两端通孔可直接挂接在小车的挂接销轴上，无需额外捆绑固定，转运过程中架体不会出现窜动脱落问题，同时开放式的框架结构便于操作人员从任意侧取放工件，

　　相比封闭式料箱，取料效率可提升40%以上，也便于日常清理架体内残留的切屑、油污。设计时充分考虑了圆管弯折的工艺可行性，所有弯折处的圆角半径均为管材直径的3倍，避免弯折处出现管壁开裂、褶皱问题，降低生产加工的废品率，整体结构无复杂机加工零件，所有构件均采用标准规格圆管切割焊接即可完成，制造成本较低，适合批量加工制作，可根据实际承载需求调整管材壁厚，常规工况下采用2mm壁厚的无缝钢管即可满足使用要求，重载场景可更换为3mm壁厚管材，无需改动整体外形尺寸，适配性较强。
