杠杆式肘节夹紧锁止机械结构

　　这套杠杆式肘节夹紧结构，在工装夹具领域的应用覆盖范围极广，从焊接工位的工件定位、装配线的部件压紧，到检测治具的基准固定，都能见到这类结构的身影。不同于螺纹压紧、气缸压紧的形式，肘节结构的核心优势在于过死点锁止特性，当操作手柄扳动到锁止位置后，整套连杆机构会越过力学死点，此时即便承受反向的工件反弹力，结构也不会自行松脱，无需额外增加防松结构就能保持稳定的夹紧力。

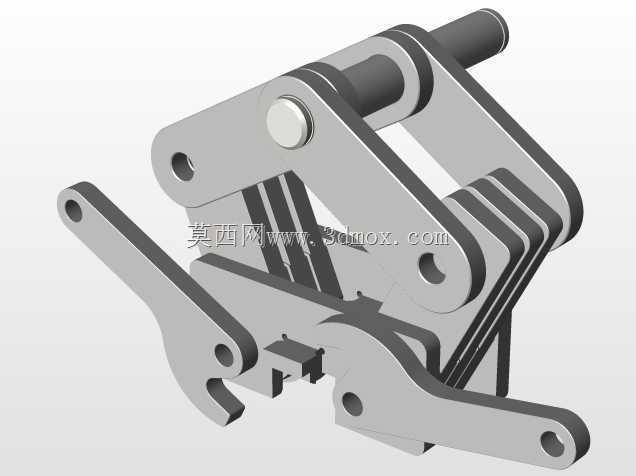

　　从结构设计逻辑来看，整套构件采用多片叠层的钢板铰接形式，铰接点统一使用销轴连接，所有连杆的铰接孔位都做了同轴度公差约束，避免多片板件叠装时出现卡滞、别劲的问题。操作手柄的力臂长度经过匹配计算，操作人员仅需施加很小的扳动力，就能在夹紧端输出数倍的压紧力，适配常规厚度工件的夹紧需求。夹紧端的钩头结构做了圆弧过渡处理，既避免压紧时刮伤工件表面，也能在工件存在微小尺寸公差时，保证接触面的有效贴合。

　　安装层面，整套结构的主体安装孔位设置在底部基座的两个端孔位置，安装时需要保证锁止状态下，夹紧钩头的压紧面与工件基准面保持平行，避免出现点接触导致压痕或者夹紧力不足的问题。结构的整体厚度由叠层板件的数量决定，相邻板件之间预留了微小的间隙，避免铰接转动时出现干摩擦，同时也能在长期使用出现磨损后，通过调整垫片补偿间隙，延长整套结构的使用寿命。

　　实际使用过程中，这套结构的开合行程经过合理匹配，松开状态下夹紧端的开口量足够工件顺利取放，扳动手柄到锁止位置的行程控制在人手舒适操作的角度范围内，不会出现行程过大导致操作费力的问题。所有铰接销轴的端部都做了防脱处理，避免设备运行过程中销轴窜出导致结构失效。结构的受力路径经过优化，锁止状态下的主要受力由连杆件承担，铰接销轴仅承受剪切力，整体受力分布均匀，不会出现局部应力集中导致的构件变形问题，能够长期承受高频次的开合操作而不出现性能衰减。
