2.5度斜井金属支撑导向架结构

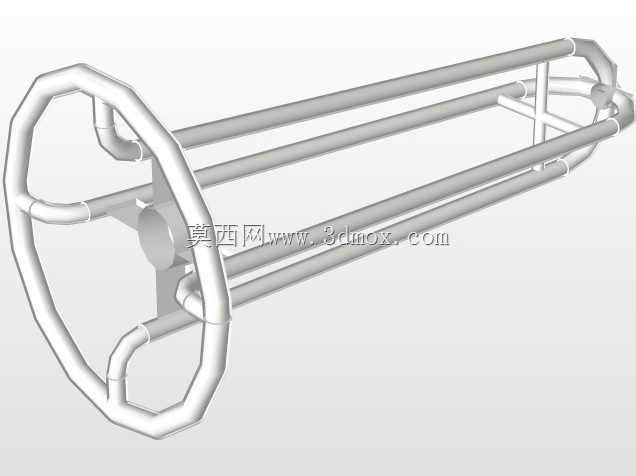

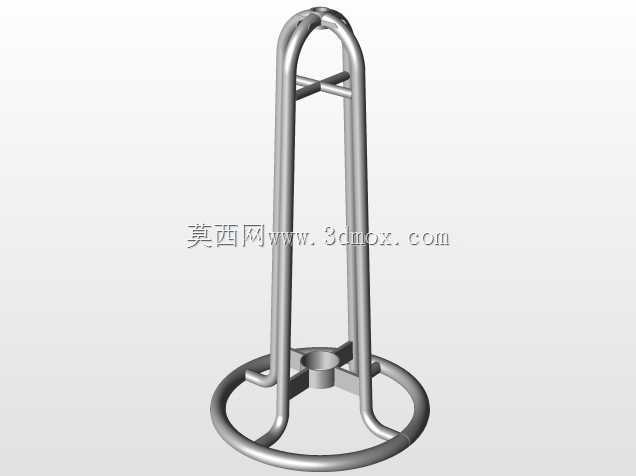

　　这款2.5°斜井配套的金属支撑导向构件，主要应用在矿山斜井、物料输送斜巷的管线布设、小型机具导向固定场景，也可适配小倾角物料溜放通道的辅助支撑工位，解决斜向通道内竖向构件定位偏移、受载滑移的常见工程问题。从结构设计逻辑来看，架体采用圆钢弯焊成型的整体框架，底部设置整圈环形底座，底座与安装基面的接触面积经过核算，能够均匀分散架体上部传递的竖向及斜向载荷，避免局部应力集中导致的基面压损或架体倾覆。架体主体为两根对称布置的竖向弯制圆钢主肢，主肢顶部做圆弧收头并焊接闭合，既消除了尖锐棱角带来的安装磕碰风险，也能在顶部形成挂点，适配临时吊具挂载或线缆临时固定需求。主肢中部设置横向连接杆件，将两根主肢刚性连接为整体，

　　大幅提升架体的抗侧向形变能力，即使在斜巷侧风、物料剐蹭的工况下，也能保持架体整体形位公差稳定。主肢下部靠近底座位置设置了带中心定位孔的承接座，中心孔的轴线与斜井2.5°的倾角做了匹配校准，穿入的杆件或管线能够顺着斜井倾角自然延伸，无需额外做角度调整，减少现场安装的校准工作量。承接座周边设置三个径向定位凸耳，凸耳与主肢内侧焊接固定，对穿入构件形成三点式限位，避免构件在架体内径向窜动，同时预留了足够的间隙，方便后期构件检修更换时的抽拉操作。从安装边界来看，架体整体为立式细长结构，底座环形外径控制在常规斜井人行侧的安装预留宽度范围内，不会占用斜井的主通行与物料输送空间；架体总高度适配斜井常规管线布设的离地高度要求，

　　底部环形底座可直接通过膨胀螺栓与混凝土地面固定，也可配合预埋钢板做焊接固定，适配不同基建条件的安装场景。在实际使用中，这类架体通常沿斜井走向等间距排布，对斜井内的供水管、压风管、通信线缆做分层承托导向，相比传统的角钢焊接支架，圆钢成型的架体棱角更少，在斜井潮湿多尘的环境下不易积灰积水，抗锈蚀表现更优，同时整体重量更轻，井下搬运安装的劳动强度更低。设计过程中针对2.5°的小倾角工况做了专项受力校核，主肢的弯制弧度经过反复调整，既保证穿入构件的导向角度精准，也避免了锐角弯折带来的应力集中问题，所有焊接位置均做满焊处理，焊后打磨平滑，消除焊接应力集中点，提升架体的长期受载可靠性。
