带延长结构的导向滚轮组件设计

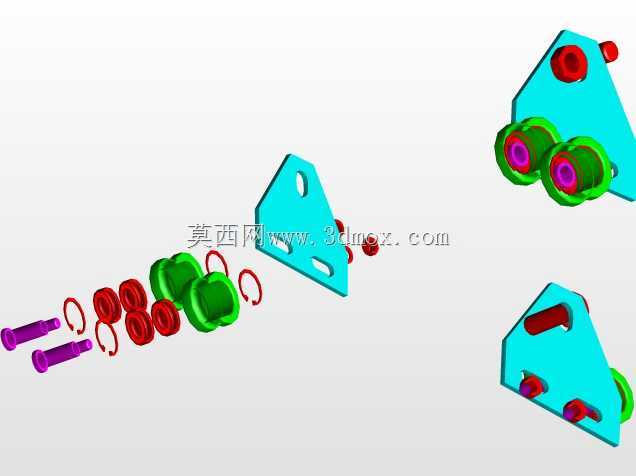

　　这套导向滚轮组件主要应用在连续物料输送线的侧向导向工位，比如包装生产线的纸板进给导向、金属带材分切设备的料带纠偏导向场景，核心作用是约束运动物料的横向偏移量，避免物料在输送过程中出现跑偏、剐蹭设备机架的问题。从结构组成来看，整套组件包含三角构型的安装基板、双组并排布置的导向滚轮、配套的圆柱定位销、连接螺栓以及孔用弹性挡圈，所有零件的装配关系完全按照实际设备的安装逻辑搭建，没有冗余的装饰性结构。设计阶段首先确定的是安装基板的安装边界，基板采用三角式布局的三个安装孔位，能够在有限的安装空间内实现更高的连接刚性，避免滚轮受侧向力时基板出现翘曲变形；基板上的滚轮安装轴孔做了同轴度公差约束，保证两个滚轮的外圆母线处于同一导向平面，

　　防止物料经过时出现卡滞。导向滚轮采用外圈包覆耐磨材质的结构设计，滚轮内孔与安装销轴之间预留了转动间隙，配合销轴端部的弹性挡圈实现轴向限位，既保证滚轮能够灵活转动，又不会在长期运行中出现轴向窜动脱落的问题。配套的紧固件全部采用标准内六角圆柱头螺栓，安装时可以从基板外侧直接拧入设备机架的对应螺纹孔，不需要在基板背面预留扳手操作空间，能够有效压缩组件整体的安装占用空间。从实际使用的角度出发，这套组件的滚轮外圆突出基板安装面的高度经过反复校核，既能够保证与输送物料有足够的接触导向宽度，又不会因为突出量过大导致物料边缘被滚轮顶起变形；两个滚轮的中心距设置也匹配常规输送物料的导向接触跨度，避免单轮导向时接触应力过大造成物料表面压痕。

　　建模过程中所有配合面都按照实际装配公差做了间隙预留，比如螺栓与安装孔之间的间隙、滚轮与销轴之间的转动间隙、挡圈与卡槽的配合余量都完全符合机械设计手册的规范要求，结构设计人员可以直接参考这套模型的尺寸参数完成同类型导向工位的结构选型，也可以根据自身设备的安装空间调整基板的安装孔位间距、滚轮的直径参数，快速适配不同宽度、不同运行速度的输送线导向需求。
