多工位直向矫形定位工装结构

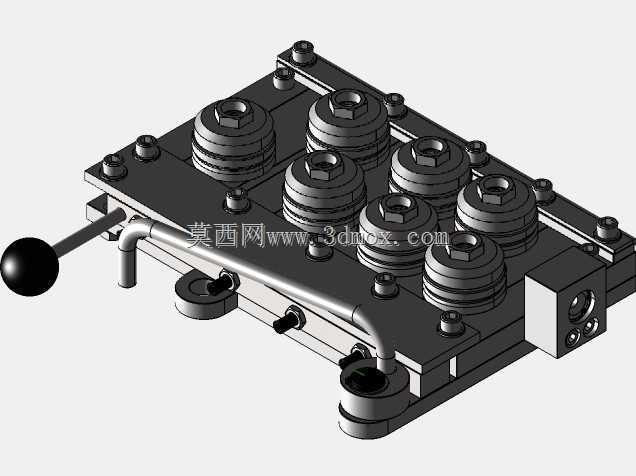

　　这套多工位直向矫形定位工装，主要应用于长条类金属型材、棒料的进料端矫直定位工序，常见于五金冲压、型材精加工、管材送料等产线的进料段，承担坯料入模前的姿态校正与位置固定作用，避免坯料偏斜导致后续加工尺寸超差、模具崩损等问题。从结构布局来看，工装采用双层板式叠装架构，底板作为安装基准面，预留了对应设备台板的固定孔位，可直接通过螺栓锁紧在送料机台的进料端，安装边界可适配多数常规冲床、自动车床的进料口安装尺寸，整体安装面的平面度公差控制在0.02mm以内，保证安装后各工位的同轴度基准统一。上板共布置7组带弹簧复位的压料矫形轮组，每组轮组采用叠层碟簧提供恒定压持力，可根据坯料的截面尺寸偏差自适应调整压下量，针对直径在φ8-φ20区间的圆棒、

　　壁厚1-3mm的方管都能实现稳定压持，不会出现过压压伤坯料表面、或是压持力不足导致矫形失效的问题。侧置的操作手柄连接偏心锁紧机构，扳动手柄可同步实现所有工位压轮的整体抬升，方便批量上料时快速穿入坯料，松开手柄后碟簧自动复位压持，无需逐个调整工位压块，大幅缩短换料辅助时间。工装侧面布置的两组弯管接头为润滑通路接口，可接入稀油润滑系统，持续为各压轮的转轴、偏心锁紧的摩擦副提供润滑，减少长期往复动作带来的磨损，延长工装的维护周期。端部设置的定位挡块带微调螺钉，可根据坯料的进料长度需求调整挡止位置，保证每根坯料的进料初始位置一致，适配后续定长裁切、冲压的工位定位要求。设计过程中针对各压轮的排布做了错位优化，

　　相邻压轮的中心线沿进料方向呈交错布置，坯料穿过时会在多组压轮的约束下完成多方向的弯曲校正，相比单组矫形轮的结构，矫直后的坯料直线度可提升至0.1mm/m以内，完全满足精密加工的进料精度要求。所有压轮都采用轴承钢淬火处理，表面硬度达到HRC58-62，长期接触金属坯料也不会出现过快磨损、压痕凹陷的问题，轮槽采用圆弧过渡设计，避免压持过程中在坯料表面留下压印，适配表面质量要求较高的精加工坯料加工场景。
