多工位平行伸缩物料承托输送装置

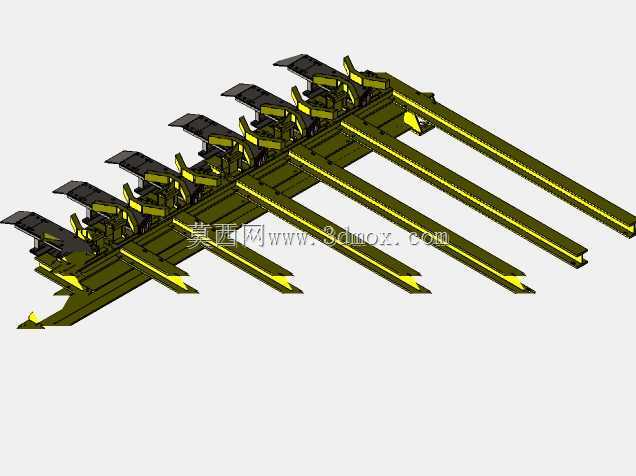

　　该构件主要应用于连续化生产线上的长尺寸物料同步承托与步进输送场景，常见于型材加工、板材分拣、长条状工件流转的工位衔接环节，可替代传统固定托辊无法适配多规格物料长度变化的痛点。整体采用平行排布的六组伸缩臂作为核心承托结构，每组臂体配套独立的抬升拨爪构件，可在物料输送过程中实现逐段抬升、同步前移的步进动作，避免长尺寸物料在输送过程中出现下垂变形、表面剐蹭的问题。设计阶段优先考虑了臂体的伸出行程冗余，单组臂体的有效伸缩长度可覆盖常规6米以内长条工件的承托需求，相邻臂体的间距经过反复校核，可适配宽度在0.8米到2.2米区间的不同规格物料，安装时仅需将主体基座固定在生产线的机架预留安装位上，基座底部的安装孔位采用通用化的长圆孔设计，

　　可兼容不同机架的孔位偏差，降低现场安装调整的工作量。每组臂体的截面采用箱型结构设计，在保证整体刚性的前提下尽可能降低自重，减少伸缩动作过程中的惯性冲击，臂体表面做了耐磨处理，可长期承受金属工件的摩擦损耗而不出现明显形变。抬升拨爪的铰接位置做了限位设计，抬升行程控制在30毫米，既可以保证可靠拨动物料前移，又不会因为抬升量过大导致物料偏移原有输送轨迹。整套构件的动力输入采用统一的传动轴联动，可保证六组臂体的伸缩动作、拨爪的抬升动作完全同步，避免出现各组动作差速导致的物料卡滞问题。在实际产线应用中，该装置可直接对接剪板机、型材切割机的出料端，承接切割完成的工件并平稳输送到下一码垛工位，也可用于涂装生产线的工件移送环节，

　　承托长条状工件完成全流程的表面处理工序，不会因为承托点遮挡导致涂装盲区。设计过程中对臂体的伸出挠度做了有限元校核，在满负载承托50公斤每米的工件时，臂体最远端的下挠量控制在2毫米以内，完全满足高精度输送的工位要求，各铰接转动部位均预留了润滑注油孔，可在日常维护时快速完成润滑保养，延长构件的整体使用寿命。
