锌熔炉热覆层配套钟罩框架结构

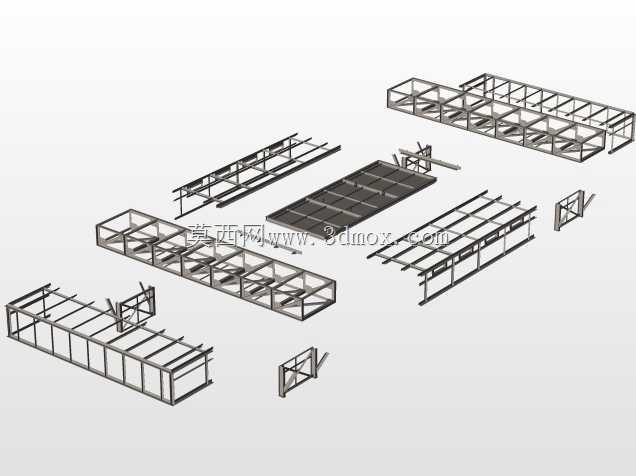

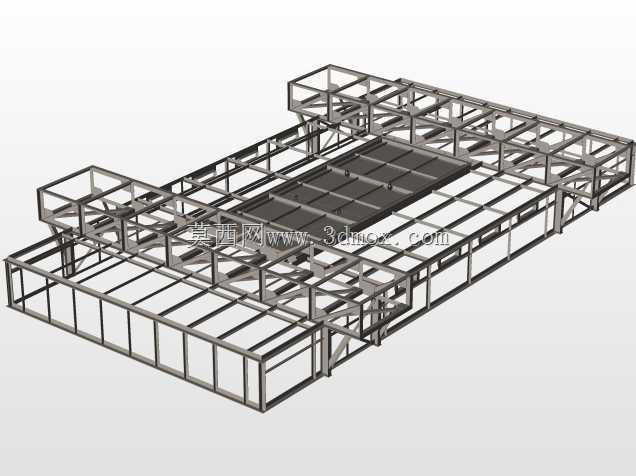

　　该结构为热浸镀锌产线中锌熔炉配套的钟罩式热覆层承载框架，主要应用于连续热镀锌作业环节，承担热覆层作业过程中工件承托、炉口密封配合、热场边界约束的核心作用，是锌熔炉热覆层工序中保障镀层均匀性、减少锌液氧化飞溅的关键配套构件。从实际产线应用场景来看，这类框架多布置在锌液槽正上方工位，作业时随升降机构下行扣合在锌液槽口，待镀锌工件从框架内部的格栅承托面送入高温锌液区域，框架的侧围结构可阻挡外部气流进入高温锌液界面，避免锌液表面氧化产生锌渣影响镀层质量，同时可约束热辐射扩散范围，降低作业区域的环境热负荷，减少岗位人员的高温暴露风险。结构设计上整体采用型钢拼接的框架式构型，主承力梁选用矩形空心型钢排布，侧围沿竖向设置等间距的竖向肋条，

　　底部承托区域采用密排型钢格栅，既保证足够的承载能力适配不同规格待镀锌工件的放置需求，又能减少结构自身的蓄热量，降低升降驱动机构的负载，同时格栅间隙可保证锌液、热气流的正常流通，避免结构兜留锌液造成额外损耗。设计过程中优先考虑了高温工况下的结构变形余量，所有型钢拼接节点均采用满焊连接，关键承力节点处增设斜向加强筋，抵消长期高温环境下型钢蠕变带来的结构变形，框架整体的外形边界严格匹配对应规格锌熔炉的炉口尺寸，安装时可直接与现有升降导向机构的连接点位适配，无需额外改制安装基座，侧围的竖向肋条间距经过核算，既保证结构刚度，又避免肋条过密阻挡操作人员观察内部镀锌作业状态。框架顶部设置的外延连接边可与升降驱动架的安装孔位直接对位，

　　安装时通过螺栓紧固即可完成装配，日常维护时可快速拆卸更换局部变形的型钢构件，无需整体拆解结构。从安装边界来看，框架下行至最低工位时，底部格栅面与锌液液面保持固定间距，既保证工件完全浸入锌液，又避免框架结构长期接触高温锌液造成腐蚀损耗，侧围结构下行后与炉口的密封槽配合，可填充耐高温密封填料阻断内外气流交换，保障热覆层作业过程中炉内温度场的稳定性，减少锌液温度波动带来的镀层厚度不均问题。这类框架结构的设计充分适配热镀锌车间的高腐蚀、高温作业环境，所有外露型钢表面均预留了防腐处理的加工余量，可在装配完成后做耐高温防腐涂层处理，延长结构在恶劣工况下的使用寿命，结构整体的受力路径清晰，竖向荷载直接通过主承力梁传递至顶部连接点位，水平方向的热变形可通过型钢自身的形变余量释放，避免高温下结构内应力集中导致焊缝开裂。
