棒材激光检测工位带冷却箱操作平台

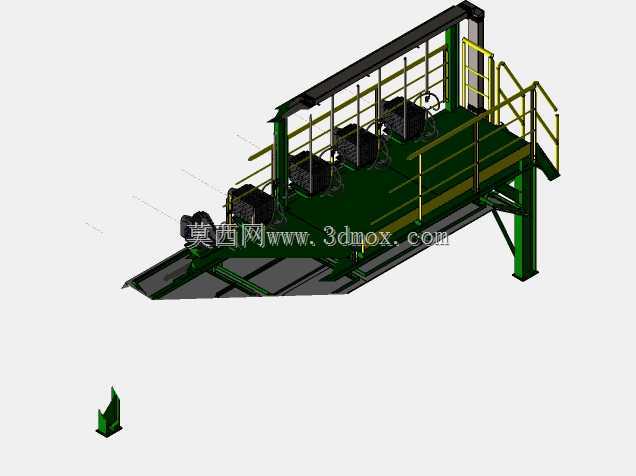

　　这套结构针对长棒材生产线上的在线尺寸检测场景设计，核心解决热轧或冷拔棒材产出后温度偏高、人工检测效率不足的问题，将激光测量单元、冷却防护结构、人员操作工位整合为一体化落地式结构，可直接对接上游棒材输送辊道，无需额外搭建独立操作基础。从结构布局来看，主体采用型钢焊接的框架作为承载基础，操作平台高度匹配常规输送线的辊面标高，平台边缘设置双横杆式安全护栏，端部搭配斜梯方便操作人员上下，护栏预留的检修开口正对测量单元的维护侧，日常校准激光头、清理镜头积尘时无需翻越护栏，操作动线符合车间现场的安全规范。平台下方预留了输送通道空间，棒材可沿水平方向从测量工位贯穿通过，激光测量组件安装在通道侧的固定支架上，支架位置做了可调节的长孔设计，

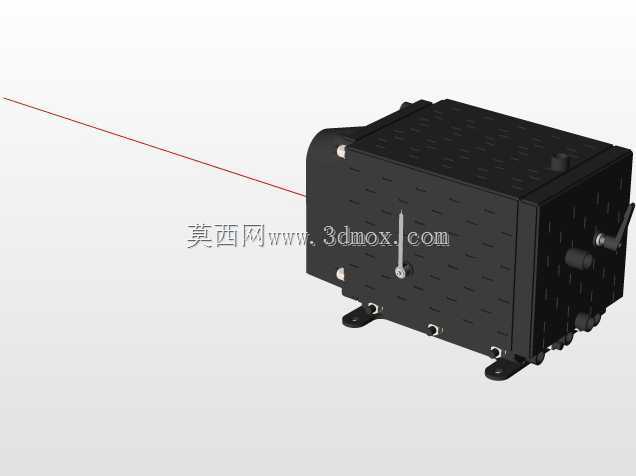

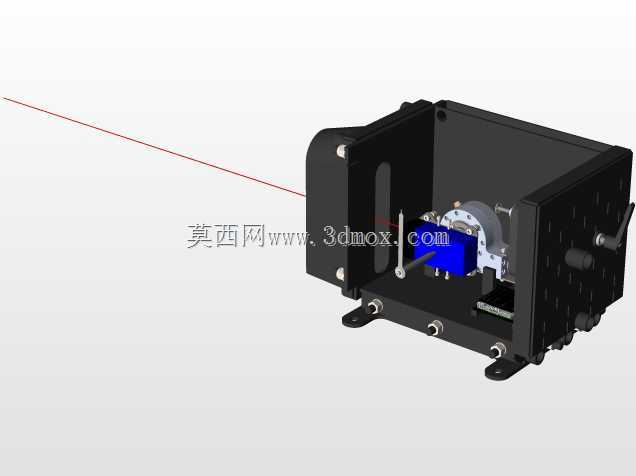

　　适配不同直径规格棒材的测量焦距调整需求，避免因棒材规格变化导致测量数据偏差。配套的冷却箱体布置在测量单元旁，内部走冷却循环通路，一方面阻隔棒材传递的辐射热避免激光元件超温，另一方面可容纳测量系统的接线与信号处理模块，箱体做了密封折边结构，能阻挡车间内的氧化皮碎屑、切削液飞溅进入内部，减少日常维护的清理工作量。设计阶段优先考虑了安装边界的适配性，整体框架的地脚螺栓孔位按照车间常规预埋板间距设置，现场安装时仅需调整水平度即可对接上下游设备，平台的承重冗余按照同时容纳两名操作人员加备用测量模块的载荷计算，护栏高度符合工业操作平台的安全防护要求，斜梯的踏步间距做了防滑处理，避免人员上下时滑倒。测量工位的进出料端做了导向喇叭口结构，

　　棒材输送过程中出现小幅偏摆时不会撞击测量头，导向面采用耐磨钢板焊接，长期受棒材摩擦后仅需更换局部耐磨衬板，无需整体拆装工位结构。冷却管路的接口统一设置在箱体侧下方，与车间现有冷却循环系统对接时无需额外改管，管路走线沿框架内侧的线槽布置，避免外部管线被棒材剐蹭破损。
