折弯成型弹性压料定位工装结构

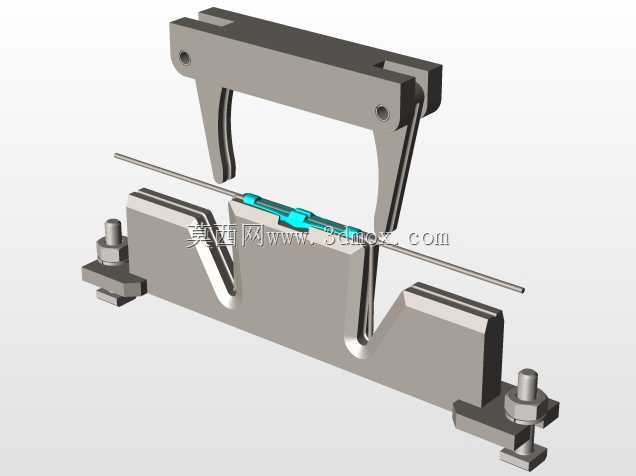

　　这套结构主要服务于钣金冲压折弯工序的现场加工场景，在中小型钣金件的折弯成型作业中，常规无压料的折弯作业常出现板料滑移、折弯线偏移、成型后工件翘曲变形的问题，尤其是带异形折边、多道次折弯的薄钣金件，单靠折弯机下模的定位挡块很难保证成型尺寸的一致性，这套弹性压料定位结构正是针对这类加工痛点设计。从结构组成来看，上下模座采用标准模架通用安装尺寸，可直接适配常规开式可倾压力机、数控折弯机的模位安装接口，上模部分集成折弯冲头与弹性压料架，压料架通过对称布置的扭簧结构提供持续压料力，在冲头接触板料前，压料架就会提前压紧待折弯板料的非变形区域，避免板料在折弯过程中出现横向窜动。下模部分设置与折弯角度匹配的成型型腔，型腔两侧预留板料定位靠山，

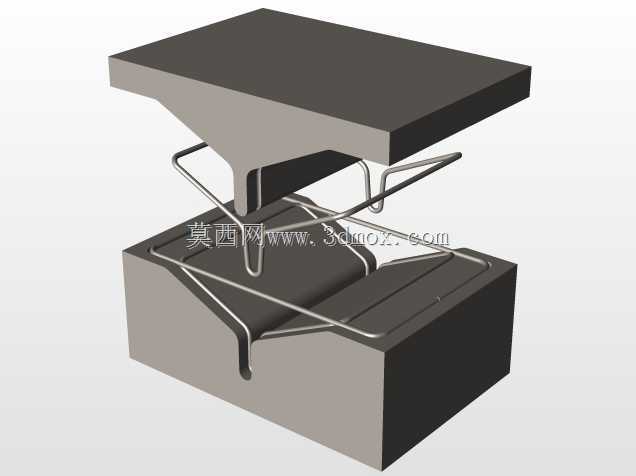

　　靠山的位置可根据待加工工件的展开尺寸做微调，适配不同展开规格的同类型折弯件加工。设计过程中重点核算了扭簧的弹力参数，压料力控制在板料屈服强度对应的临界滑移力以下，既保证板料不会在折弯时移位，又不会因为压料力过大在板料表面留下压痕，影响钣金件的表面外观质量。上下模合模时的导向通过压料架的侧边导面实现，无需额外加装独立导柱导套，压缩了整套工装的整体外形尺寸，安装时不需要对折弯机的模座做额外改造，上下模的闭合高度控制在常规折弯机的装模行程范围内，现场换模时仅需锁紧模柄、调整下模水平度即可投入生产。实际作业中，板料放置在下模定位靠山上后，设备滑块下行，弹性压料架首先接触板料表面，随着滑块继续下行，扭簧被逐步压缩，压料力持续作用在板料上，

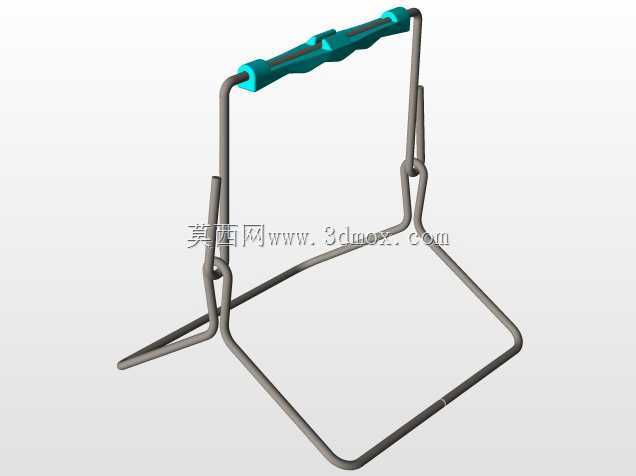

　　随后折弯冲头接触板料完成折弯成型，滑块回程时，扭簧带动压料架复位，不会勾住成型后的工件，方便操作人员取件。这套结构尤其适合小批量多品种的钣金加工场景，不需要定制专用的整套折弯模具，仅需更换对应形状的冲头与下模型腔块，就可适配不同折弯形状的工件加工，有效降低了中小钣金加工厂的模具投入成本，同时能将折弯尺寸的公差控制在±0.1mm范围内，满足常规通讯机柜、家电钣金件的折弯精度要求。结构上没有采用复杂的气压、液压驱动元件，纯机械弹性结构的故障率极低，日常维护仅需定期检查扭簧的疲劳状态，在加工频次较高的工况下，扭簧的使用寿命可满足数十万次的冲压作业需求，不需要频繁更换易损件。
