卡雷加门托离线输送承载托线结构

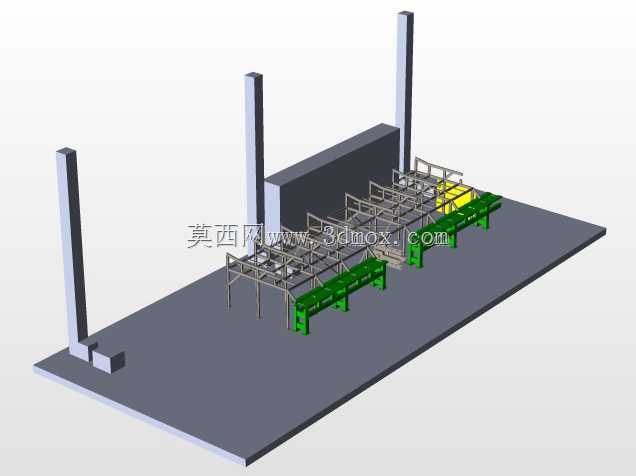

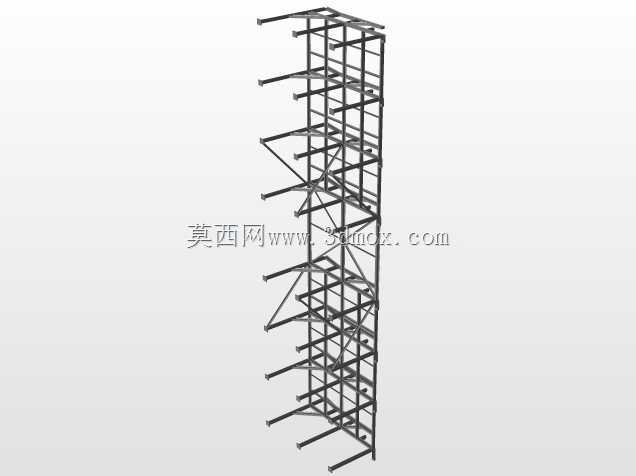

　　这套托线结构主要面向金属线材拉拔、型材矫直工序间的工件中转承载场景，适配拉拔设备出料端与后续收卷、裁切工位的衔接需求，解决长尺寸工件在工序转运过程中下垂、剐蹭、定位偏移的问题。从结构布局来看，整体采用落地式安装设计，三根竖向方管立柱沿产线纵向排布，作为整个架体的主受力支撑，立柱底部与预埋钢板通过螺栓锁附，安装时需保证立柱垂直度偏差不超过千分之二，避免后续架体受力不均产生形变。架体中段设置的实体挡墙结构，一方面用于阻隔拉拔工序带出的切削液、氧化皮飞溅到相邻工位，另一方面作为侧面定位基准，配合架体上的可调挡块限制工件的横向窜动范围。沿托线长度方向排布的多组框架式承载架，采用矩形钢管焊接成型，每组架体的跨距经过载荷核算，

　　可承载单根长度6米以内的金属型材，架体上安装的绿色非金属托座为易损件，采用螺栓快装结构，磨损后可直接拆卸更换，无需整体拆解架体，托座的型面弧度适配常见圆钢、六角钢的外轮廓，接触位置做了圆角过渡，避免工件表面产生划伤。靠近出料端的黄色防护挡板，用于提示操作人员工件出料的极限位置，防止人员误触运行中的工件引发安全事故。设计过程中优先考虑了现场安装的容错空间，所有横向连接梁都预留了长圆孔调节位，可根据现场实际的设备间距调整托线的整体长度，立柱底部的调节脚座可补偿地面的平整度误差，保证整个托线的上平面水平度控制在合理范围内。整个架体的安装边界需预留两侧各800mm的操作维护空间，端部与拉拔设备出料口的间距控制在150-200mm，

　　既保证工件顺利过渡到托线，又避免设备运行振动传递到托线引发共振。托线的承载面高度与前后工位的工作台面保持齐平，无需额外设置过渡导板，工件可依靠自身输送惯性平稳滑过整个托线段，减少额外的动力推送机构，降低产线的整体制造成本与后期维护工作量。
