力士乐R150331085型滚珠丝杠传动构件

　　在各类需要精密直线位移输出的工业设备中，滚珠丝杠始终是旋转运动转直线运动的核心执行部件，这款对应力士乐R150331085规格的滚珠丝杠，主要适配中负载高精度的直线传动场景，常见于数控进给轴、精密检测平台、自动化装配工位的直线驱动单元，相比传统滑动丝杠，它依靠滚道内的滚珠实现滚动摩擦，传动效率能提升至九成以上，长时间运行下的温升控制和磨损量控制都有明显优势，能有效降低驱动端的动力损耗，也能减少长期运行后的间隙补偿频次。从结构设计来看，这款丝杠的公称直径设定为32mm，这个尺寸规格兼顾了轴向负载能力和安装空间占用，既不会因为直径过大增加不必要的运动惯量，也能满足常规工业设备单轴几百公斤级的轴向推力需求；端部的台阶轴直径设计为5mm，

　　是匹配标准角接触轴承安装位的尺寸，安装时可以直接搭配对应规格的丝杠支撑座完成固定端和支撑端的装配，不需要额外对轴端进行二次车削加工，能减少现场改制带来的同轴度误差。滚道内的滚珠直径选用3mm，这个滚珠直径参数在32mm公称直径的丝杠副中属于兼顾刚性和传动平顺性的选型，滚珠在螺母和丝杠滚道之间形成多点接触，既能承受足够的轴向载荷，也能保证高速进给时没有明显的爬行现象，反向传动的空程间隙可以控制在极小范围内，满足半闭环甚至全闭环位置控制的精度要求。丝杠整体有效长度为260mm，对应的有效行程可以覆盖200mm左右的直线位移需求，安装时需要注意预留两端支撑座的安装空间，以及螺母座的连接尺寸边界，

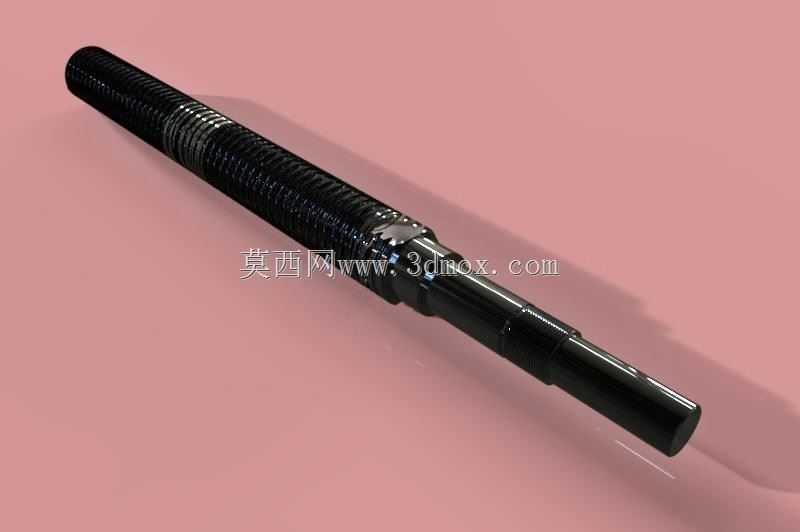

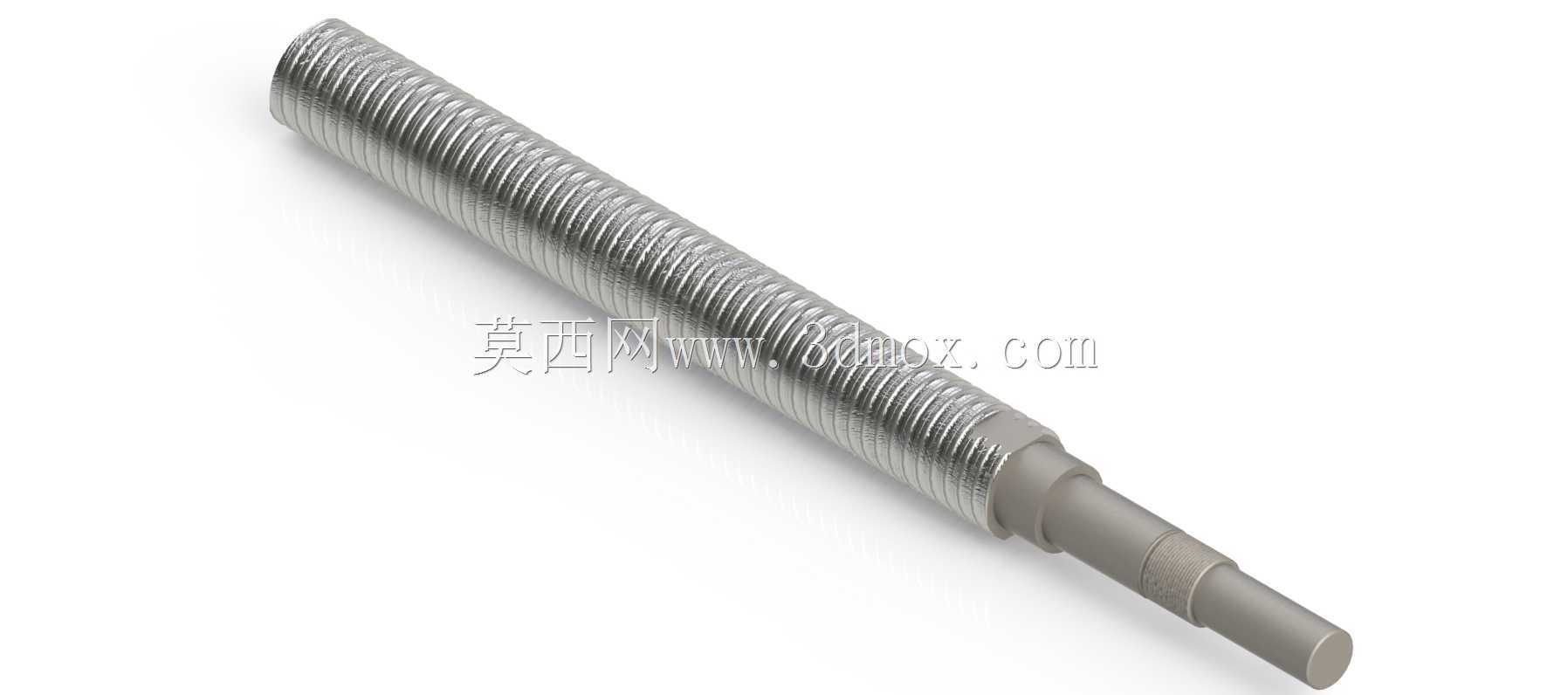

　　螺母部分的外径和安装法兰尺寸符合对应规格的通用安装标准，可以直接替换同型号的老旧失效丝杠，不需要对原有设备的安装结构进行改动。在实际设备选型应用中，这类丝杠通常搭配伺服电机或者步进电机使用，通过同步轮或者联轴器直连驱动，要注意安装时保证丝杠轴线和直线导轨的平行度误差控制在允许范围内，否则会加剧滚道和滚珠的磨损，缩短使用寿命，同时要根据运行工况定期补充润滑脂，避免干摩擦导致的精度损失。建模过程中严格还原了丝杠的滚道牙型、端部轴段的台阶结构、退刀槽位置以及轴端的装配基准面，所有尺寸都按照实际测绘参数还原，能直接用于设备的装配干涉检查、维修替换建模、以及非标设备设计时的选型调用，不需要额外调整安装尺寸就能直接装配到对应的设备三维装配体中。
