汽车发动机配气机构滚子摇臂结构设计

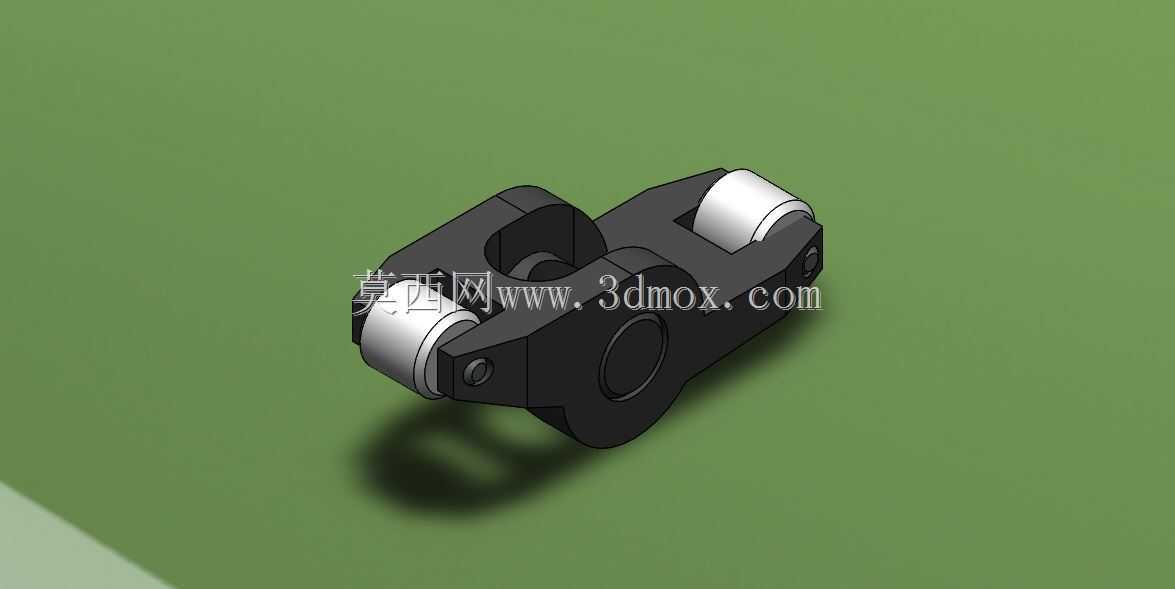

　　这款摇臂是汽车发动机配气机构里的核心传动构件，主要承担凸轮轴与气门之间的动力传递作用，将凸轮轴旋转产生的升程动作转化为气门的往复开闭动作，直接决定发动机的进排气效率与工况稳定性。在实际装车场景中，这类带滚子结构的摇臂多应用在顶置凸轮轴布局的乘用车汽油机上，相比传统滑动摩擦式摇臂，端部的滚子结构能将凸轮与摇臂接触位置的滑动摩擦转化为滚动摩擦，大幅降低配气机构的运转阻力，减少接触面的磨损量，同时降低发动机运转时的配气机构噪声，提升动力输出的平顺性。

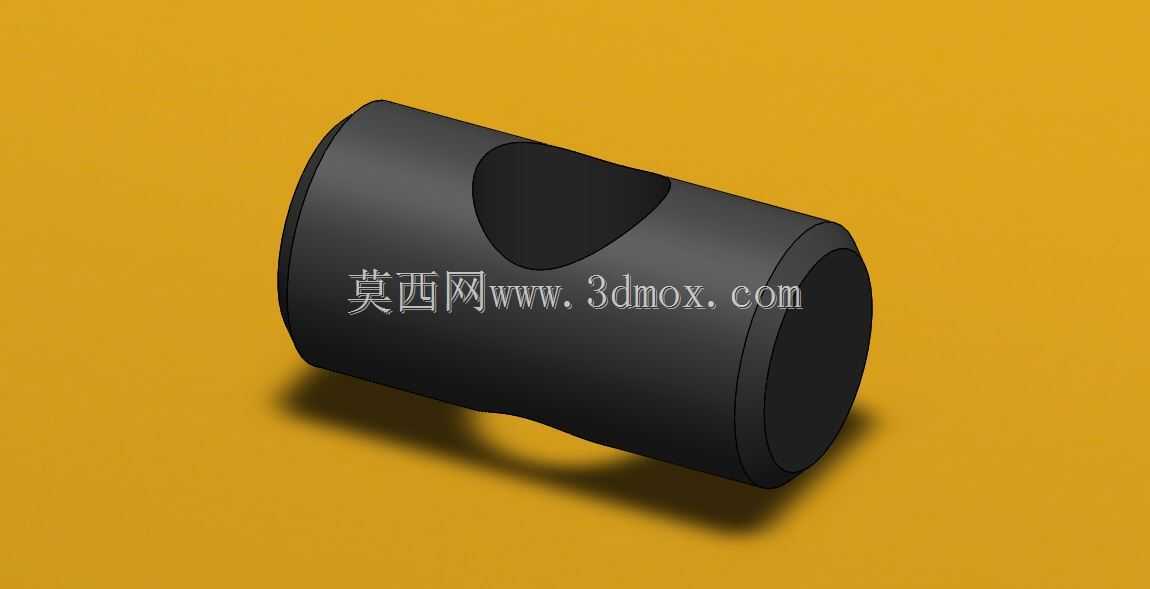

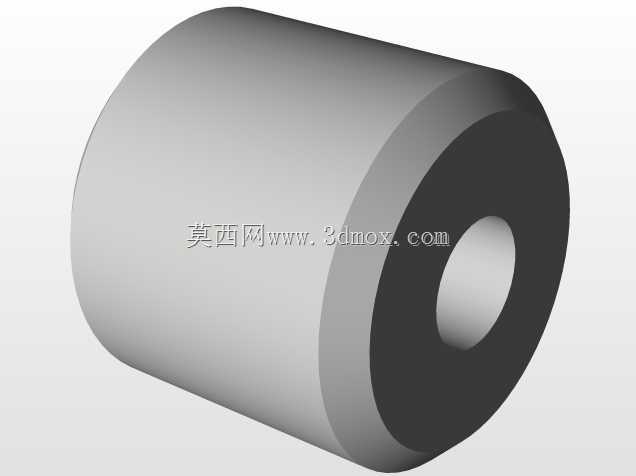

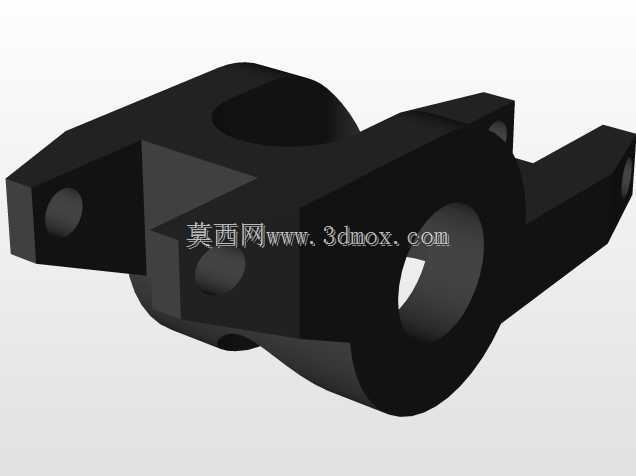

　　从结构设计逻辑来看，整体采用分体式锻造基体搭配两端滚子组件的布局，中间的铰接孔是摇臂的安装旋转支点，孔内预留了衬套安装位，可压装耐磨铜衬套或滚针轴承，与缸盖上的摇臂轴配合，保证摇臂摆动过程中的同轴度与耐磨性能。两端的滚子组件通过销轴固定在摇臂臂体的叉形支座上，滚子与销轴之间预留了合理的配合间隙，保证滚子在凸轮驱动下可自由转动，避免卡滞导致的异常磨损。臂体的轮廓设计充分考虑了运动干涉问题，在凸轮升程最大、气门全开的工况下，臂体边缘与缸盖、气门弹簧上座等周边构件预留了足够的安全间隙，不会出现运动磕碰。

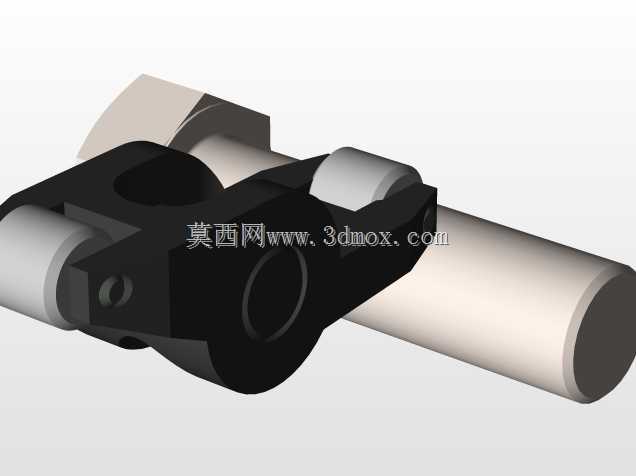

　　安装边界方面，中间铰接孔的孔径与主流小排量乘用车发动机的摇臂轴直径匹配，两端滚子的宽度与对应凸轮轴的凸轮型面宽度适配，摇臂的整体摆角范围覆盖凸轮轴的最大升程区间，安装时只需将摇臂穿入摇臂轴，对应调整好与凸轮、气门杆尾端的接触位置即可，无需额外修改周边安装结构。臂体上的定位凸台用于配合摇臂轴上的定位结构，防止摇臂工作过程中出现轴向窜动，保证滚子始终与凸轮型面中心对齐，避免偏磨。在材料选择上，臂体采用高强度合金钢锻造后经调质处理，表面做发黑防锈处理，接触受力位置做高频淬火提升硬度，滚子采用轴承钢磨削加工，保证长期高频率往复摆动下的结构强度与耐磨性能，可适配发动机最高六千转以上的持续运转工况，不会出现臂体变形、滚子碎裂等失效问题。
