直列四缸发动机曲轴结构设计方案

　　这款曲轴的结构设计围绕往复式内燃机的动力转换核心需求展开，作为发动机中将活塞往复直线运动转化为旋转扭矩的核心承载部件，其结构合理性直接决定整机的动力输出平顺性、运行可靠性与服役寿命。从实际应用场景来看，这类直列多缸曲轴广泛适配乘用车、轻型商用车的内燃动力单元，也可通用在小型固定式发电机组、农用机械的动力总成中，是动力输出路径上无法替代的核心传动构件。

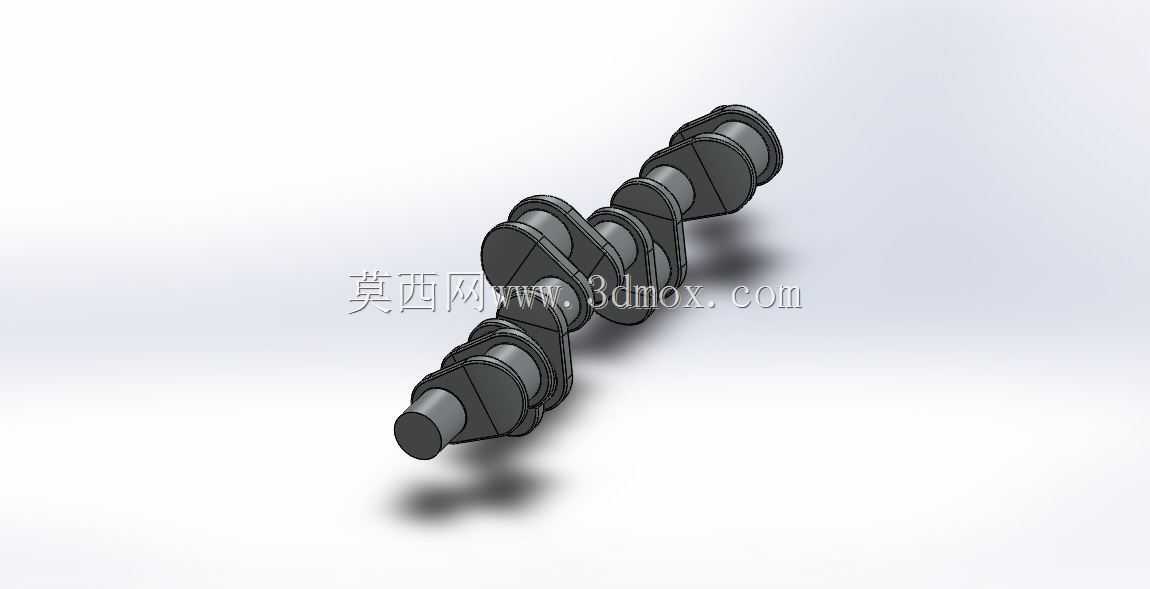

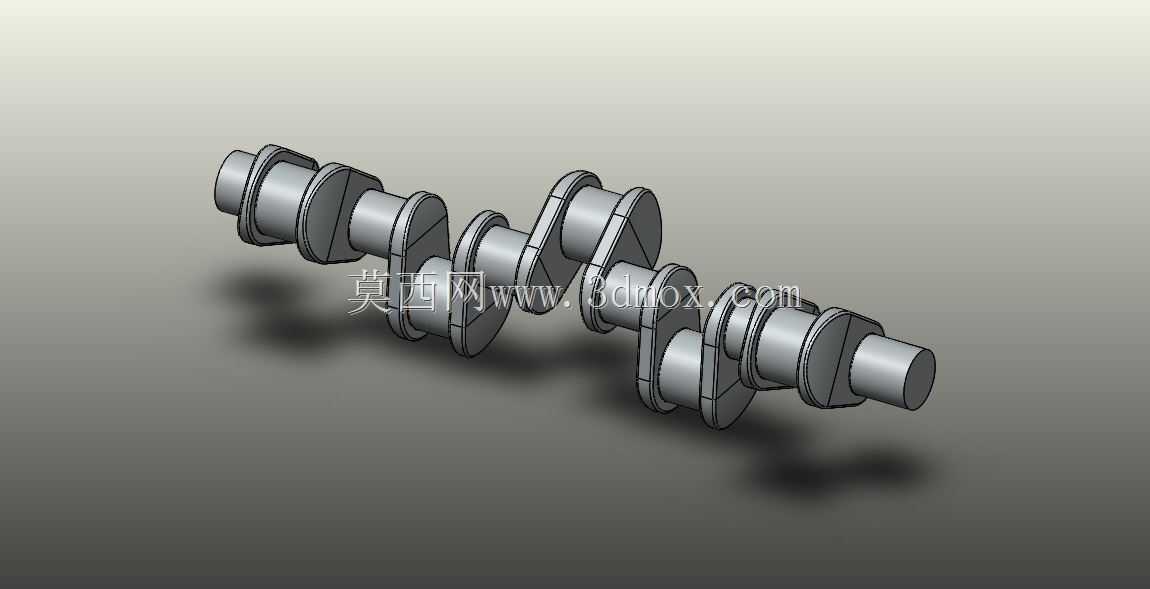

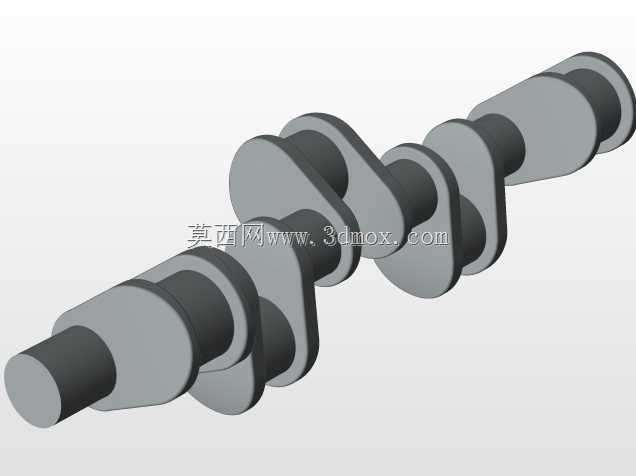

　　设计阶段首先要匹配对应缸径、行程的发动机参数，确定各曲柄销的回转半径，这个尺寸直接关联活塞的上下止点行程，是决定发动机排量的核心尺寸链环节。主轴颈的排布采用全支撑结构，每两个相邻曲柄销之间都设置独立主轴颈与缸体主轴承座配合，相比非全支撑结构能大幅降低高转速下的曲轴挠曲变形，适配更高转速区间的动力输出需求。曲柄臂的截面采用渐变式椭圆过渡设计，而非简单的矩形结构，在保证曲柄销与主轴颈连接强度的前提下，尽可能去除非承载区域的冗余材料，既降低曲轴整体转动惯量，减少发动机提速过程的惯性损耗，也能平衡各缸往复运动产生的一阶、二阶惯性力，降低整机运行振动。

　　安装边界层面，各主轴颈的同轴度公差、曲柄销与主轴颈的平行度公差都需要严格控制在微米级，装配时需对应轴瓦的配合间隙预留合理的公差带，前端轴颈预留皮带轮、正时齿轮的安装定位键槽与锁紧螺纹结构，后端设置飞轮连接法兰与油封配合轴颈，保证动力输出端的密封可靠性与连接刚性。油道设计采用斜向交叉钻孔结构，从主油道引入的压力润滑油可通过内部油道直达各主轴颈、曲柄销的摩擦面，在轴瓦与轴颈之间形成稳定油膜，避免高负荷工况下出现干摩擦烧瓦故障。曲柄臂上的平衡块结构与曲柄为一体化锻造设计，根据各缸往复运动件的质量分布精准计算平衡块的偏心质量，抵消运转过程中产生的不平衡力矩，不需要额外加装外置平衡轴即可满足常规四缸机的振动控制要求。

　　从功能特性来看，这款曲轴的结构可承受缸内燃烧爆发产生的周期性冲击载荷，曲柄销与主轴颈的表面都设计有硬化处理层，适配长期高负荷交变应力下的疲劳强度要求，圆角过渡位置采用大圆弧滚压强化设计，避免应力集中导致的曲轴断裂失效，整体结构可覆盖自然吸气、低增压度的内燃动力使用需求。
