简易方形法兰安装式气动气缸结构

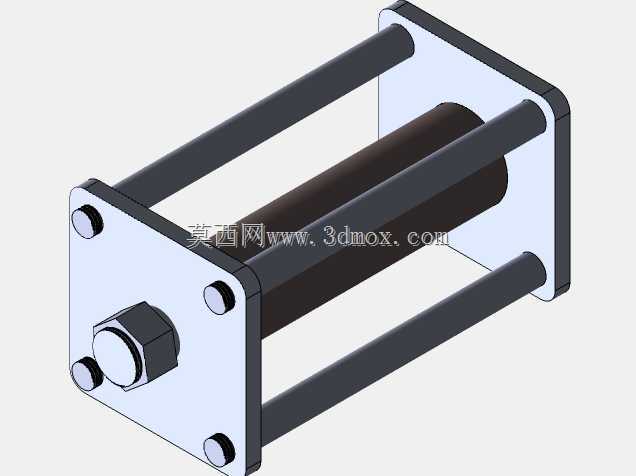

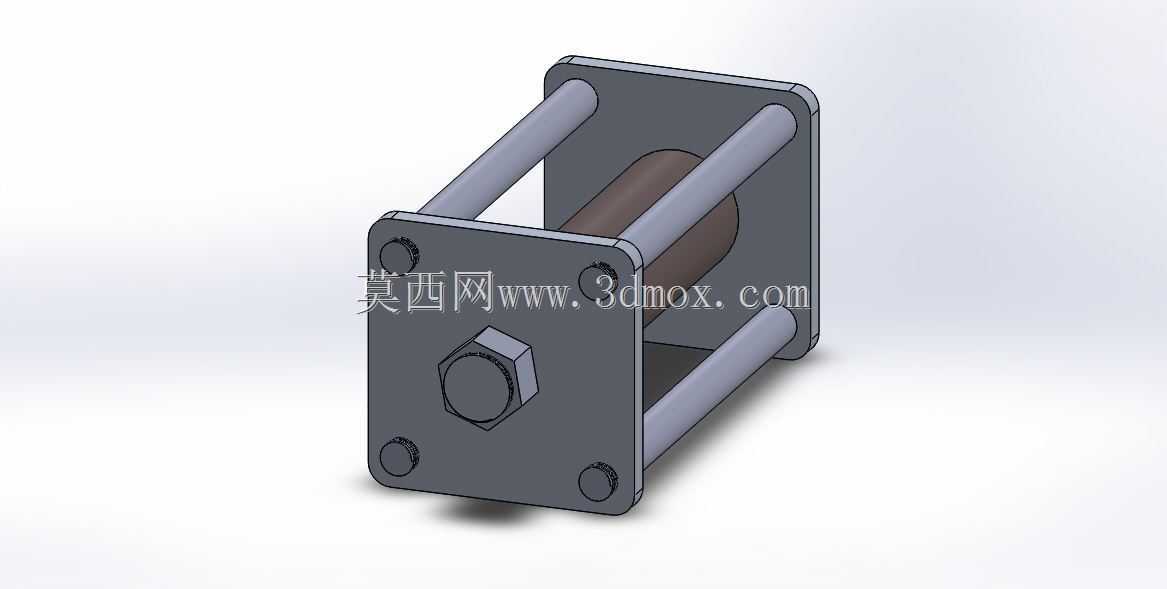

　　这款方形法兰安装的气动气缸，是气动系统里最常见的直线执行元件，在轻工装配线、小型工装夹具、物料推送工位上的应用占比极高，很多半自动工位的直线往复动作都靠这类结构实现。从结构设计来看，它采用两端方形法兰通过四根拉杆锁紧的经典布局，这种结构的优势非常明显：端盖和缸筒的同轴度靠拉杆的均匀预紧保证，加工时不需要在缸筒上加工复杂的连接螺纹，缸筒可以直接选用标准冷拔珩磨管，加工成本低，后期维护拆解也很方便，只需要松开拉杆螺母就能更换内部密封件。前端法兰的四个安装孔是通孔设计，安装时可以从法兰侧穿入螺栓直接固定在设备安装板上，这种安装方式的抗倾覆能力比尾部铰接、脚架安装的形式更好，适合气缸输出轴直接承受小部分径向载荷的工位，比如小型工件的压装、

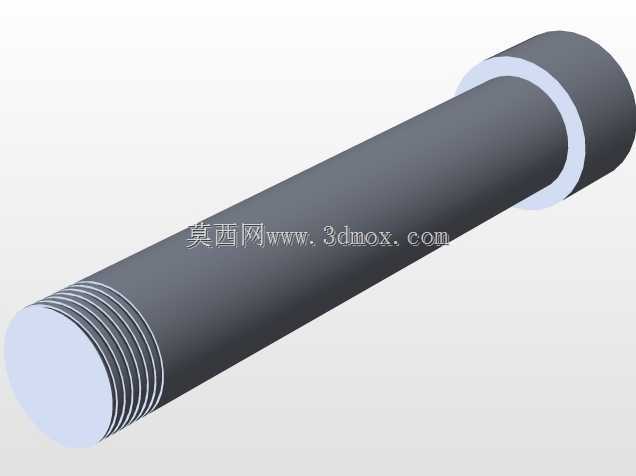

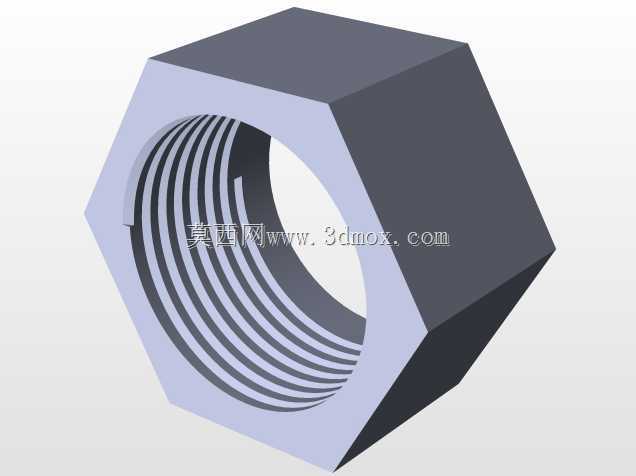

　　硬料道上的物料阻挡。从安装边界来看，方形法兰的外形轮廓规整，安装孔位对称分布，设计设备安装板时不需要做复杂的避让槽，只需要按照法兰孔位加工对应通孔，中间留出活塞杆过孔即可，安装时的定位基准可以直接选法兰端面，不需要额外做定位销孔也能保证安装精度。活塞杆端部采用外螺纹加锁紧螺母的连接形式，用户可以根据实际需求安装浮动接头、推块、夹爪等不同的执行端配件，锁紧螺母可以调整活塞杆伸出端的连接间隙，避免动作过程中出现连接松动。缸体内部的活塞采用双向密封结构，进气后可以推动活塞杆做双向直线运动，工作时的气源压力适配常规工厂气动系统的0.4-0.7MPa压力区间，不需要额外配置增压元件就能满足大部分轻载工位的推力需求。设计这类气缸结构的时候，

　　需要重点注意拉杆的预紧力均匀性，四根拉杆的锁紧扭矩偏差不能超过15%，否则会导致端盖倾斜，活塞运行时出现卡滞、密封偏磨的问题；另外前端盖的活塞杆密封槽要做倒角处理，装配时不会刮伤密封件唇边，能有效延长密封件的使用寿命。在实际选型应用中，这类气缸的行程可以根据工位需求做调整，缸径规格覆盖常用的小推力区间，对于设备设计人员来说，这种经典结构的三维模型可以直接套用在小型自动化设备的气动回路设计中，只需要调整行程、安装孔距参数就能适配不同的工位需求，不需要从零开始建模，能大幅缩短设计周期。
