自行车传动用滚子链条结构设计

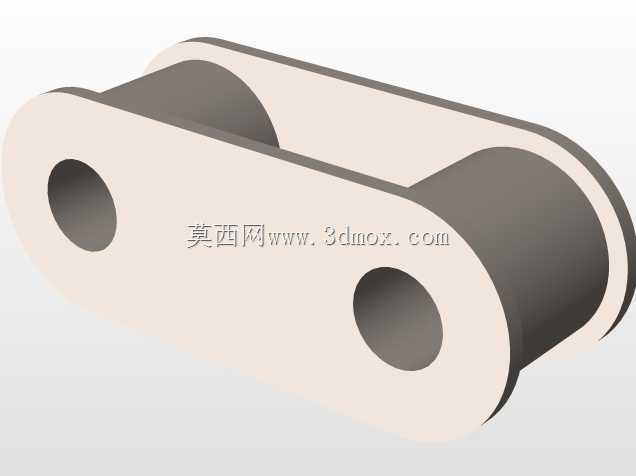

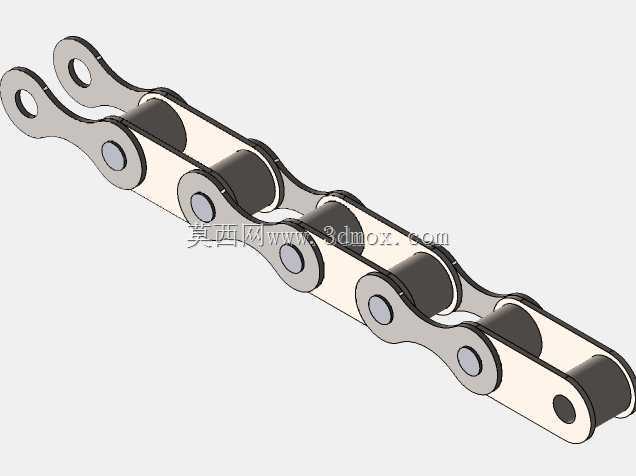

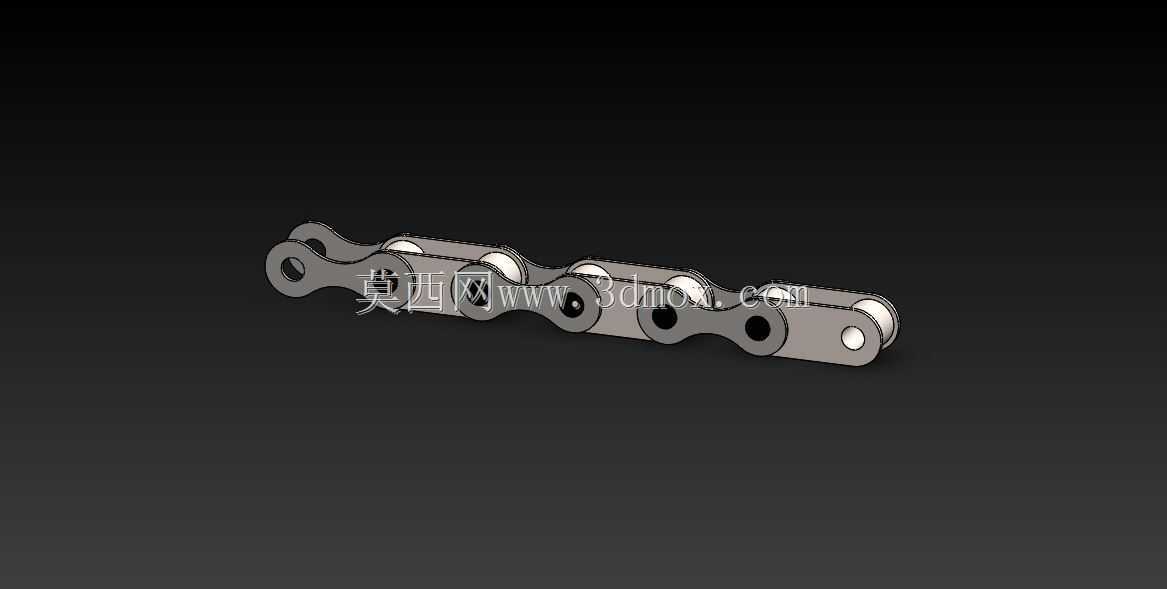

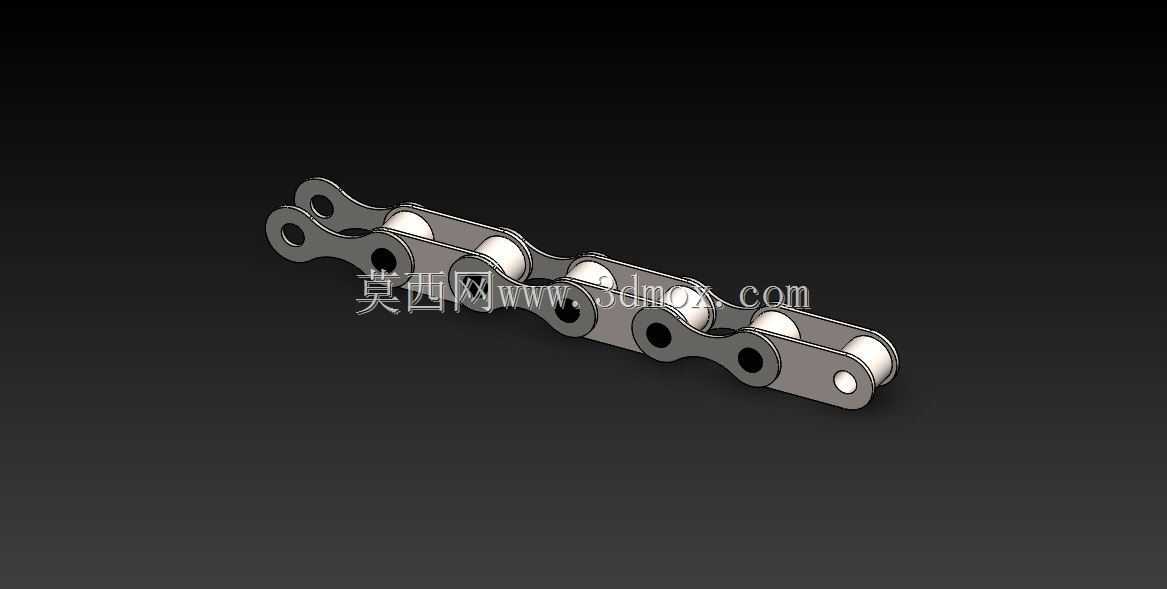

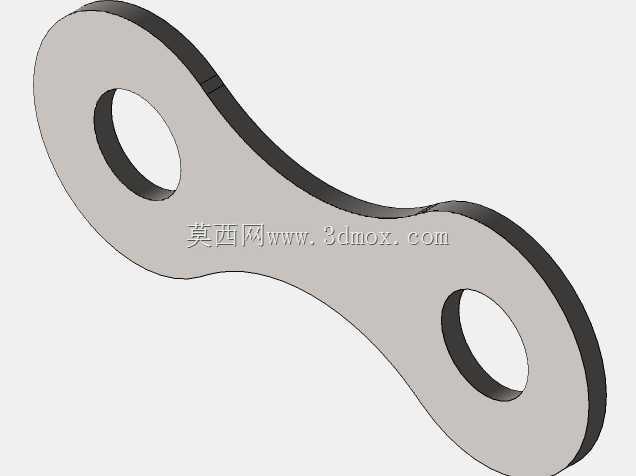

　　日常代步、运动竞技类自行车的动力传递核心部件中，链条是连接牙盘与飞轮、实现脚踏动力到后轮驱动力转换的关键传动件，这类滚子链条的结构设计直接决定传动效率、运行噪音与使用寿命。从结构组成来看，单节链条由内外两组链板、套筒、滚子、销轴共同组成，外链板与销轴采用过盈压装固定形成外链节，内链板与套筒过盈配合形成内链节，滚子空套在套筒外侧可自由转动，相邻内外链节通过销轴铰接，可实现相邻链节间的相对转动，适配链轮齿形的啮合轨迹。设计过程中首先要匹配自行车常用的链轮节距参数，常规民用自行车链条节距多为12.7mm，对应链板厚度、滚子直径都要和标准链轮齿槽尺寸匹配，保证啮合时滚子能顺利嵌入齿槽，避免跳齿、掉链问题。链板的外形采用两端带圆弧的腰型结构，

　　开孔位置经过受力校核，既保证链板的抗拉强度，又尽可能降低整体重量，同时减少链节转动时的干涉风险。销轴的两端采用铆压结构，防止链条运行过程中销轴脱出，同时保证铰接位置的转动灵活性，避免卡滞。安装边界方面，整根链条的总长度需要匹配自行车前后轮中心距、牙盘与飞轮的最大齿盘直径，预留合理的张紧调节余量，链条安装后的松边垂度需要控制在合理范围，过紧会增大传动阻力、加速销轴与套筒的磨损，过松则容易在颠簸路况下出现脱链问题。实际使用场景中，这类链条除了应用在普通民用自行车上，也可适配山地车、公路车等不同车型，仅需要对应调整链板的抗拉强度、表面处理工艺，比如运动车型的链条会采用更高强度的合金钢材质，表面做镀镍或者特氟龙涂层处理，

　　降低骑行过程中的摩擦阻力，提升抗锈蚀能力。建模过程中需要重点关注链节铰接位置的配合间隙，既要保证相邻链节可以顺畅弯折，适配链轮圆周方向的啮合弧度，又要控制间隙量避免链条横向晃动量过大，影响变速过程中的链条定位精度。滚子与套筒之间的间隙设计也需要重点考量，保证滚子在啮合时可以自由转动，将链轮齿与链条之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的磨损量，延长整套传动系统的使用寿命。
