气动金属板材折边设备结构设计

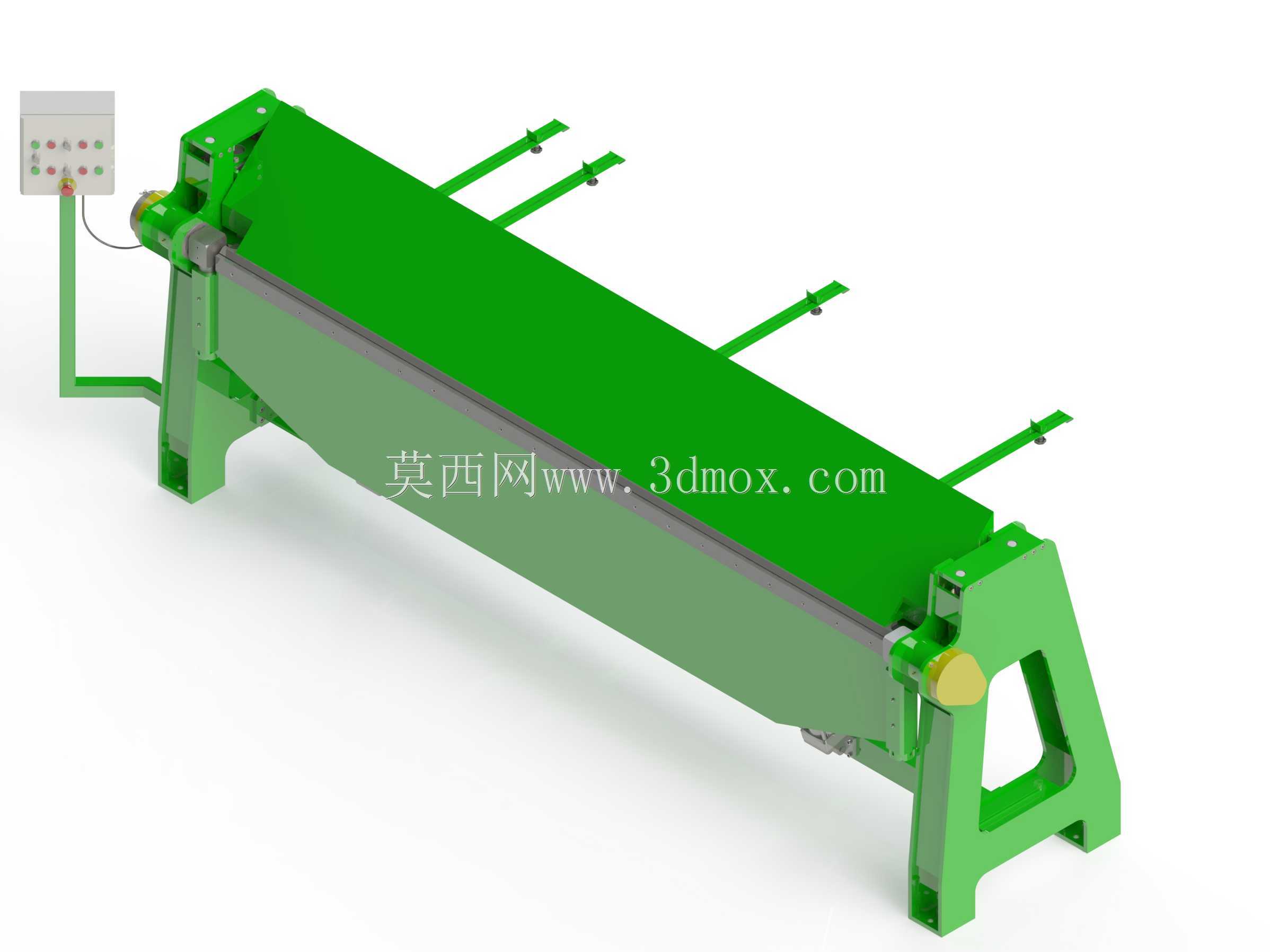

　　这款气动驱动的金属板材折边设备，主要面向中小型钣金加工车间、通风管道生产作坊、五金制品加工厂的薄板成型作业场景，适配常规低碳钢板、镀锌板、铝合金薄板的直线折边工序，可完成0到135度范围内的多角度折弯作业，最大加工幅面可达3000毫米，能够覆盖常规风管节段、配电箱壳体、小型五金钣金件的折边加工需求，相比手动折边设备大幅降低操作人员劳动强度，相比液压折弯设备具备响应速度快、维护成本低、无液压油泄漏污染的优势，适合对作业环境洁净度有一定要求的加工场景。设备整体采用开式焊接机架结构，两侧立式支撑腿采用梯形截面焊接件，底部预留地脚螺栓安装孔，可直接固定在硬化车间地面上，无需额外做复杂的基础浇筑，

　　安装时仅需校准上梁与下模座的水平度即可投入使用，机架上梁整体采用矩形钢管焊接后做时效处理，避免长期受力出现形变影响折弯精度。设备的动力执行端采用气动驱动结构，配套独立的控制按钮盒通过支架安装在设备侧方，操作人员可站在设备进料侧完成所有操作，控制盒上设置有急停、单次动作、连续动作、压力调节旋钮，可根据不同厚度板材的折弯需求调整气动系统输出压力，避免压力过大导致板材压痕或者压力不足出现折角不到位的问题。上模压梁采用整体式长条结构，刃口做淬火处理提升耐磨性能，下模座带有可调节的定位靠山，靠山通过T型螺栓固定在下梁的滑槽内，可根据折弯边的宽度需求快速调整定位尺寸，设备后侧配备多根可调式托料杆，托料杆高度可根据板材厚度做微调，

　　加工长幅板材时可托住板材自由端，避免板材下垂导致折弯线偏移。设计过程中重点优化了气动执行元件的安装位置，将气缸铰接点设置在机架侧方的加强筋位置，避免长期受交变应力出现焊缝开裂问题，同时在压梁两端设置有同步连杆机构，保证压梁下压过程中两端行程一致，避免出现折边角度两端不一致的缺陷。设备整体外形长度适配3米幅面板材加工需求，宽度方向控制在1.2米以内，不会占用过多车间通道空间，进料侧预留足够的操作空间，出料侧可配套接料台完成工件的流转，适合在流水化钣金生产线中作为折边工位设备使用，也可单独作为 standalone 加工设备完成零散钣金件的折弯作业。
