车床配套手动顶紧尾座结构设计

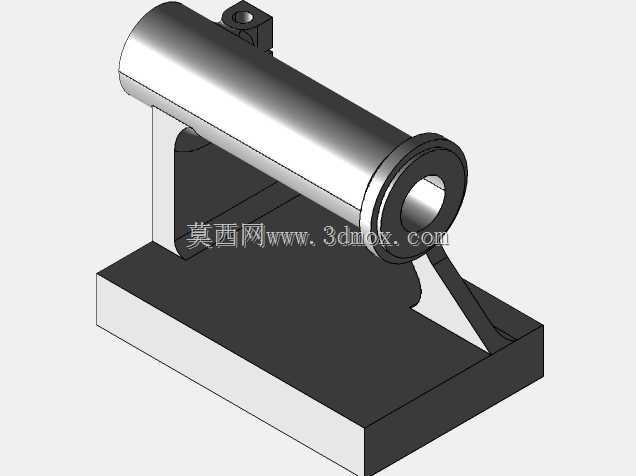

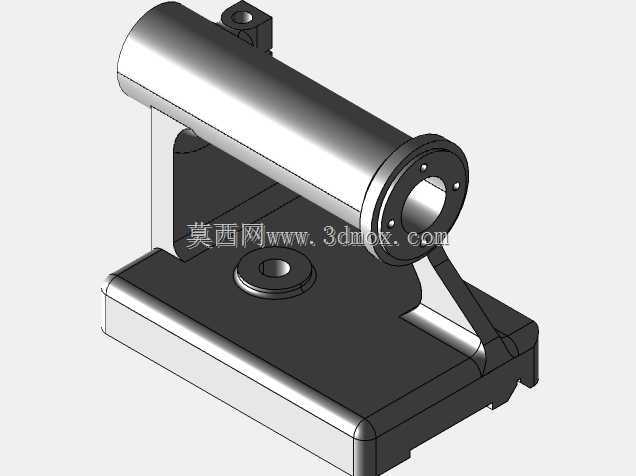

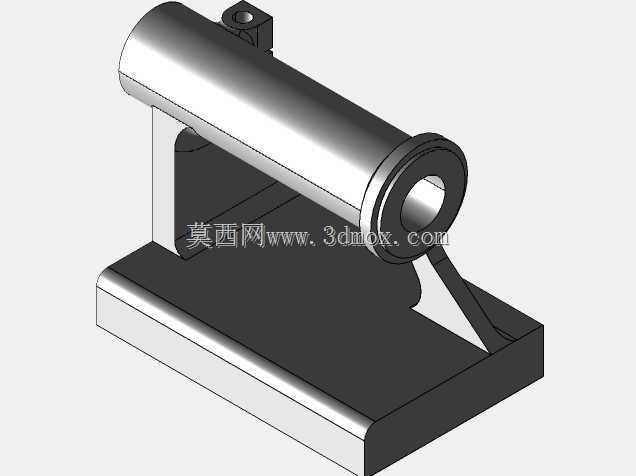

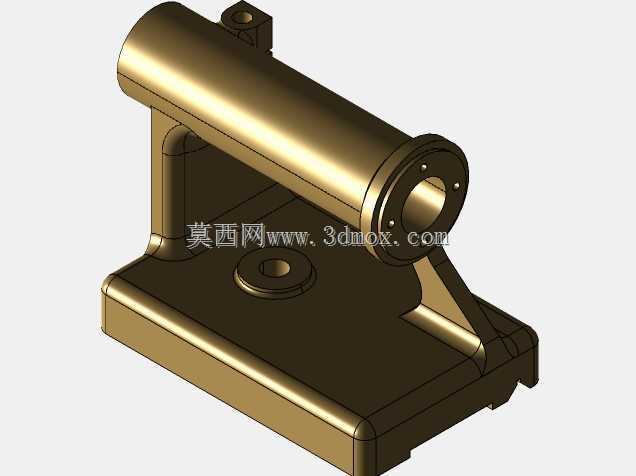

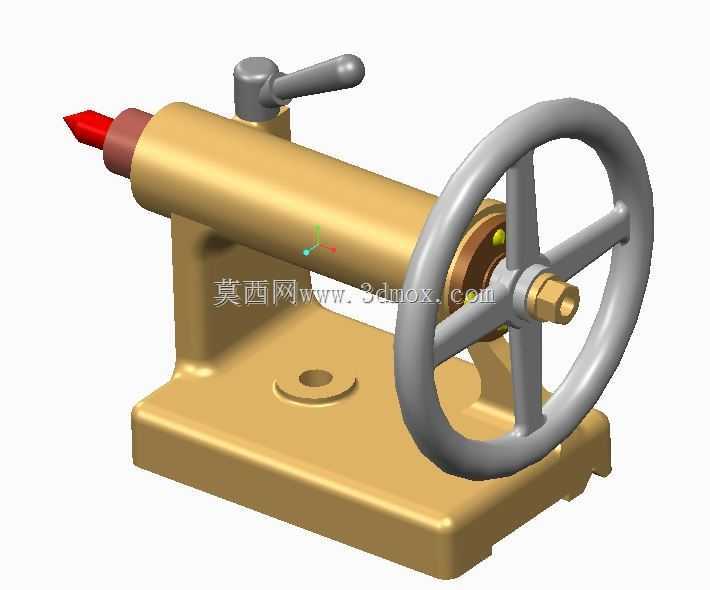

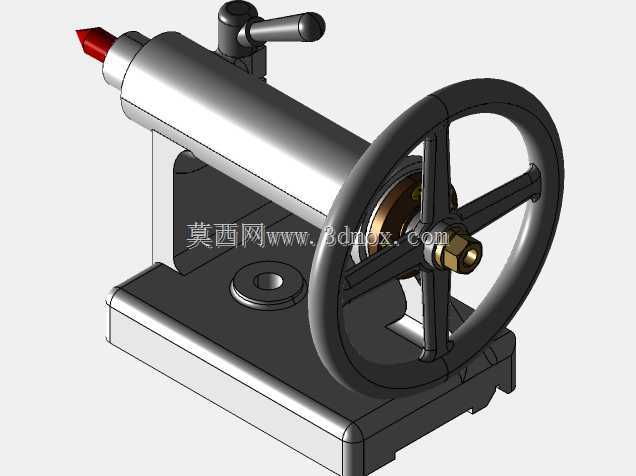

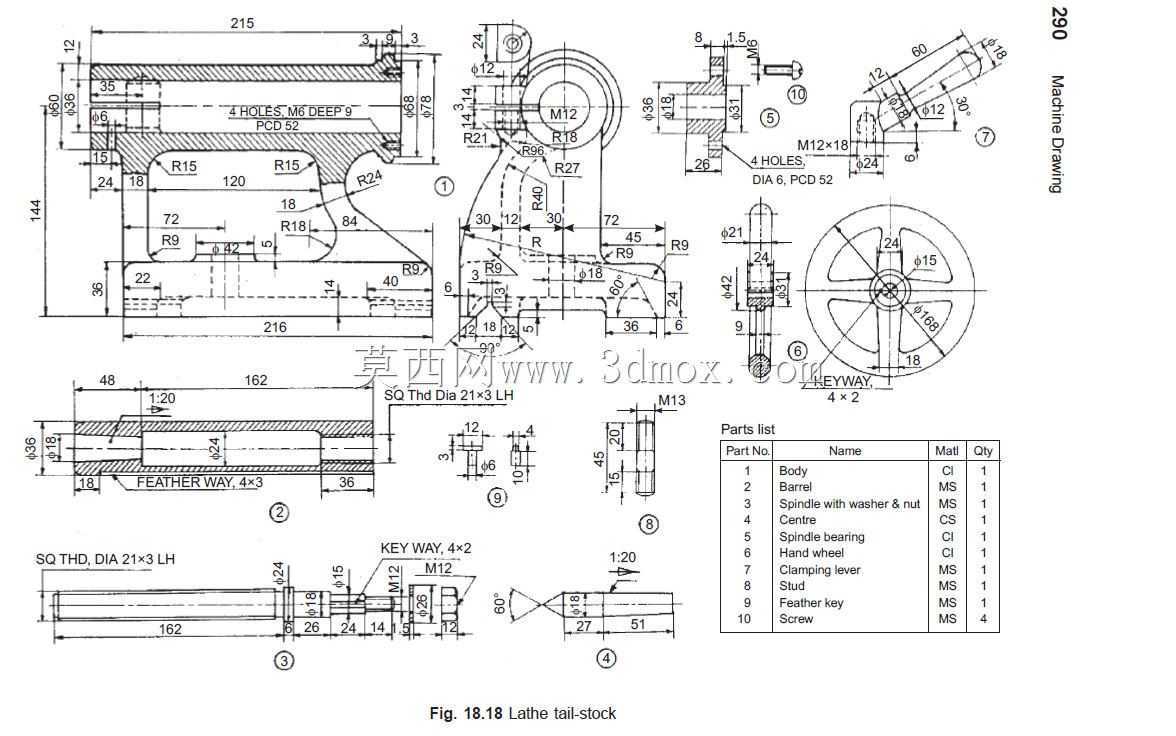

　　这款尾座是卧式车床、小型外圆磨床等回转加工设备的核心配套部件，主要用于轴类零件加工过程中对工件自由端的轴向顶紧，抵消切削过程中刀具施加的径向切削力带来的工件挠曲变形，保障长径比偏大的轴件加工时的回转同轴度。从结构布局来看，整体采用落地式安装设计，底部带定位沉孔的安装底座可直接通过T型螺栓固定在机床床身的导轨平面上，安装时需保证尾座套筒轴线与机床主轴轴线的同轴度误差控制在0.02mm以内，避免顶紧后工件出现别劲、回转卡滞的问题。

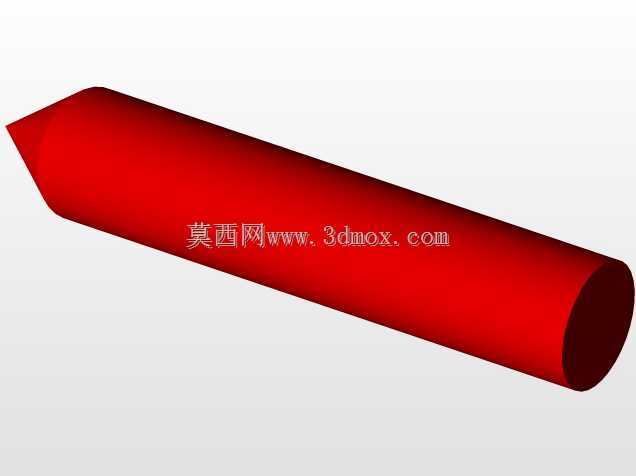

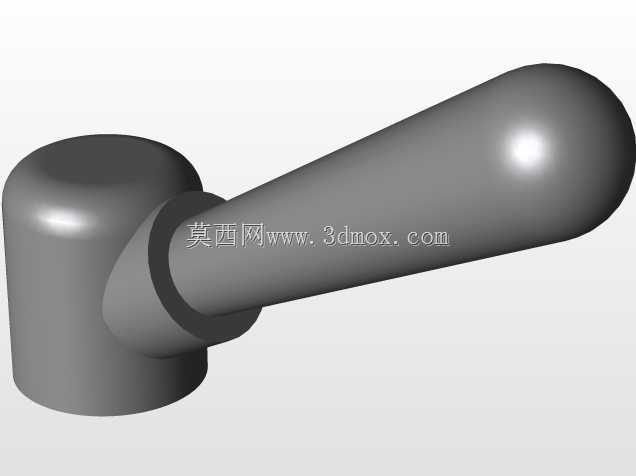

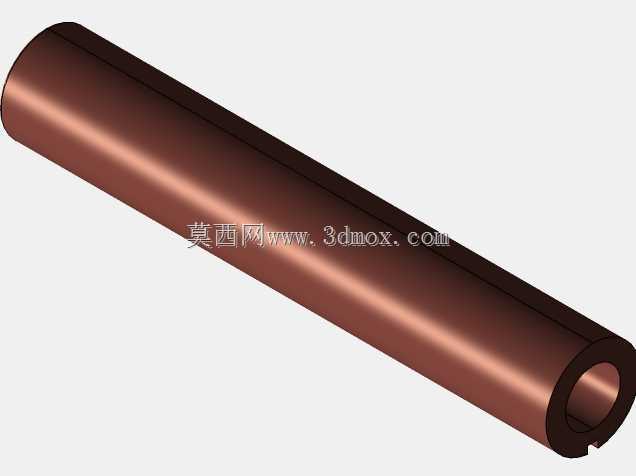

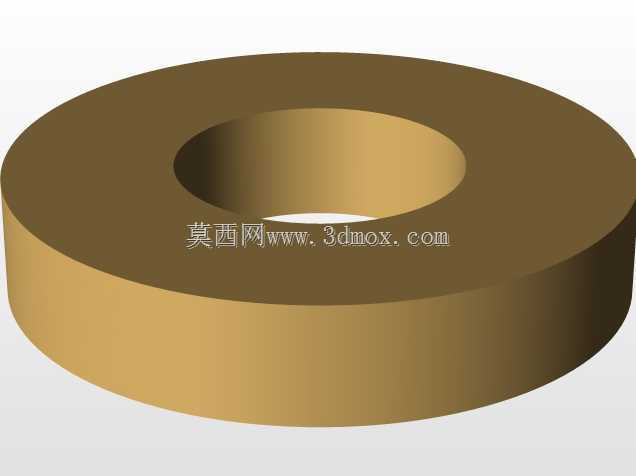

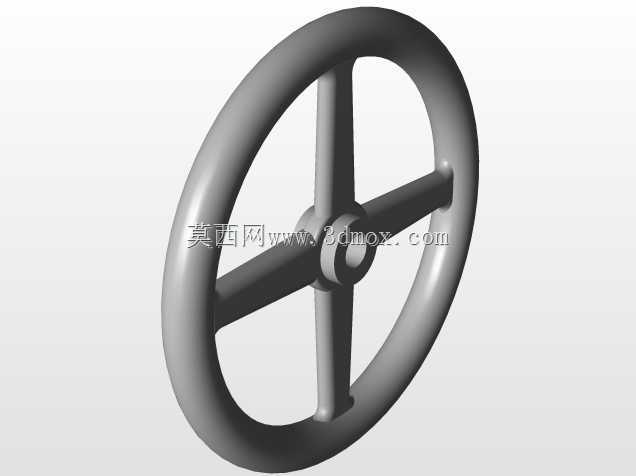

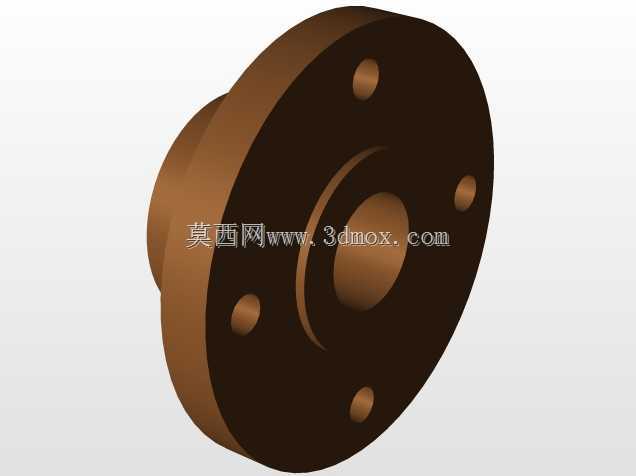

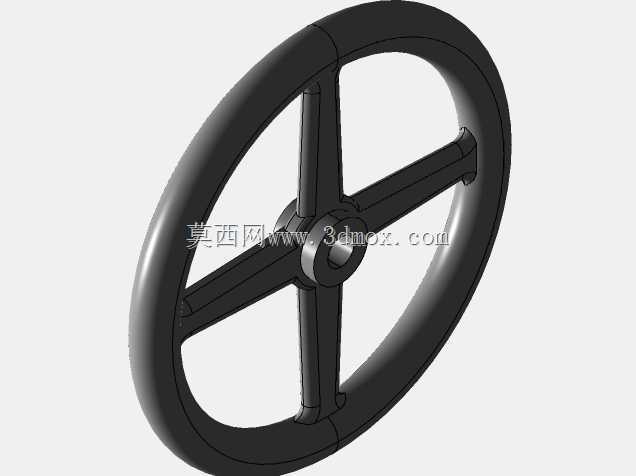

　　操作端采用三辐条手轮设计，手轮与内部进给丝杠直连，转动手轮即可带动带莫氏锥孔的套筒沿轴向做直线进给，套筒前端可安装不同规格的活顶尖、死顶尖或是钻夹头，除了顶紧工件外，也可完成轴端中心孔、小直径孔的钻削加工。套筒侧面设置了锁紧手柄，当套筒进给到位、顶尖顶紧工件后，扳动锁紧手柄即可通过内部偏心压块将套筒位置锁死，避免重切削过程中套筒出现轴向窜动，影响加工尺寸稳定性。

　　设计过程中重点考虑了操作的人机工程性，手轮的握持直径、操作力都经过适配调整，常规加工场景下单手即可完成进给与锁紧操作，不需要额外施加过大的操作力。套筒的进给行程预留了足够的调节余量，可适配不同长度的轴类工件装夹需求，底座的安装孔位采用长圆孔设计，允许沿床身导轨方向调整尾座的整体安装位置，适配不同加工长度的工位需求。整体壳体采用铸铁材质的结构设计，具备足够的刚性与减震性，可承受粗加工过程中的较大切削载荷，不会因为受力出现明显的结构形变。内部丝杠与螺母采用间隙适配结构，长期使用出现磨损后可通过调整螺母的压紧量消除传动间隙，保障进给的精度保持性。顶尖的顶紧力可通过手轮的转动扭矩灵活控制，针对薄壁轴类零件加工时可适当减小顶紧力，避免工件被顶变形，针对重型粗加工场景则可适当加大顶紧力，防止工件回转过程中出现移位飞出的安全隐患。
