倾斜管式螺旋输送给料设备结构设计

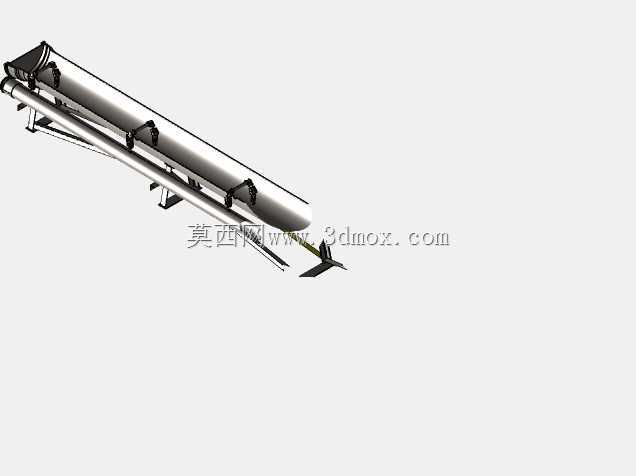

　　这款倾斜布置的管式螺旋输送设备，主要针对散状粉料、颗粒料的短距离提升输送场景设计，常见于粮食加工、建材生产、化工配料、污水处理等工况中，用来完成物料从低位料仓到高位受料点的密闭输送作业，避免敞开式输送带来的粉尘外溢、物料洒落问题。设备整体采用长直圆管作为输送槽壳体，内部布置连续螺旋叶片轴，两端通过带座轴承支撑旋转轴体，进料端设置敞口接料段，可直接对接料仓出料口或人工投料工位，出料端设置向下的卸料口，能够直接对接下游设备的进料接口，比如搅拌机进料口、包装机料斗、筛分设备进料端等。从结构设计逻辑来看，采用管式壳体相比U型槽体，密闭性能更优，能够在一定倾斜角度下避免物料从壳体接缝处泄漏，同时圆管的结构刚性更好，

　　长距离布置时不需要过多的中间支撑框架，减少整体安装的占地面积。设备配套的倾斜支撑支架采用型钢焊接成型，支架底部设置安装底板，可通过膨胀螺栓固定在混凝土地面或者钢结构平台上，支架的支撑角度可根据现场安装高度差做适配调整，适配不同的提升高度需求。螺旋叶片采用等螺距连续满面式设计，针对普通无粘性的散料输送效率最优，叶片与壳体内壁的间隙控制在合理范围，既避免旋转过程中叶片刮蹭壳体产生异响和磨损，也减少间隙残留物料带来的交叉污染问题。驱动端布置在设备的高位出料侧，这种布置方式能够让螺旋轴在工作时处于受拉状态，相比驱动端在低位的布置，能够减少螺旋轴的受压弯曲变形，延长轴体和轴承的使用寿命，

　　同时高位布置驱动单元也能避免物料泄漏时污染电机和减速部件。设备的进料段上方设置可开启的检修盖板，日常维护时可以打开盖板清理内部残留物料，或者检查叶片磨损情况，两端的轴承座都设置了密封结构，防止细粉料进入轴承内部造成润滑失效，轴承座采用标准件选型，后期维护更换时不需要定制加工，降低运维成本。在安装边界方面，设备整体长度可根据输送距离调整，倾斜角度通常控制在30度以内，角度过大时会降低物料的输送效率，甚至出现物料倒流的情况，安装时需要保证壳体的直线度，避免螺旋轴旋转时出现偏摆，进出料口的连接位置需要采用软连接做密封，减少设备振动传递到上下游设备。
