多片式湿式电磁离合器内部装配结构

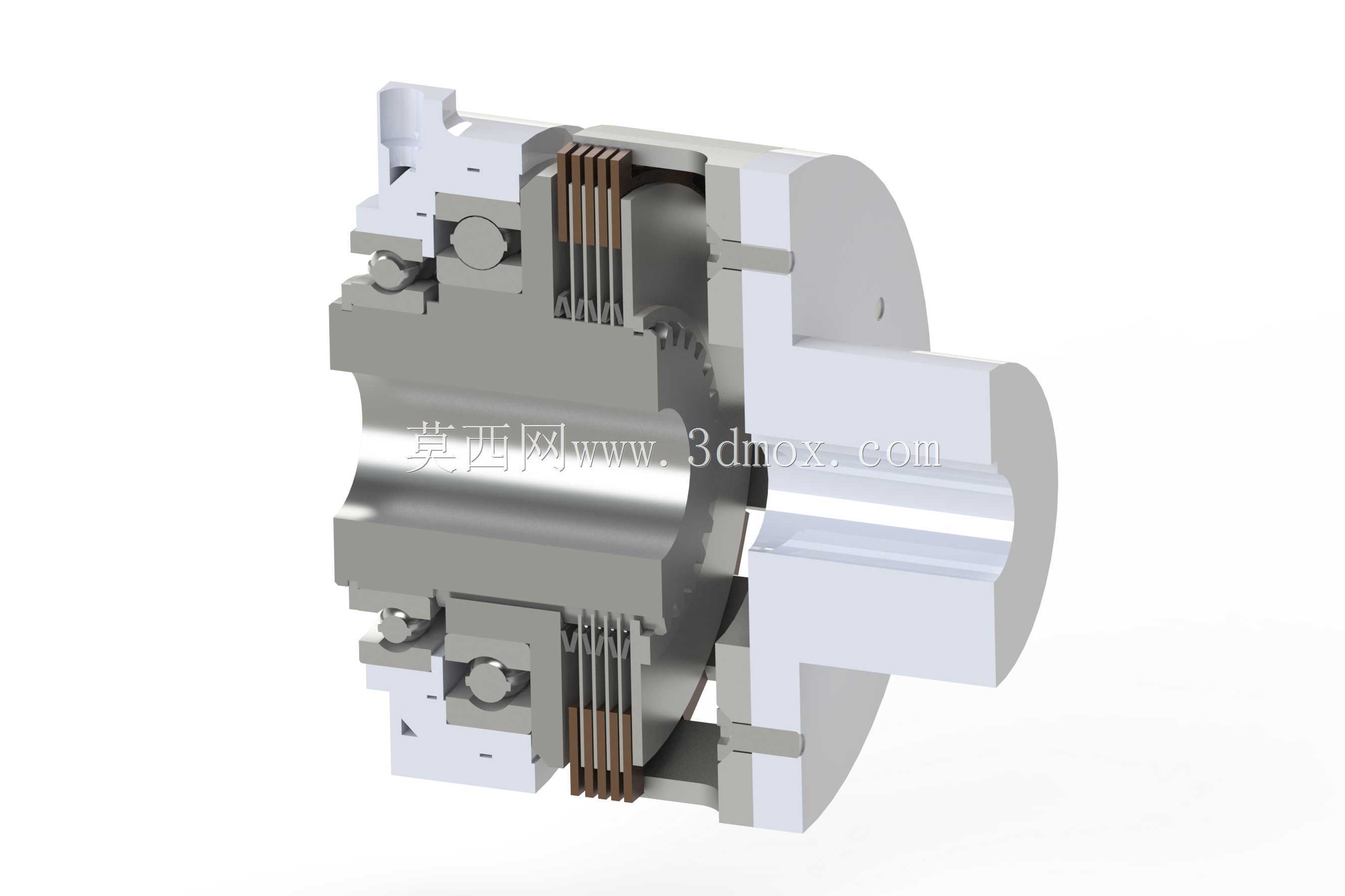

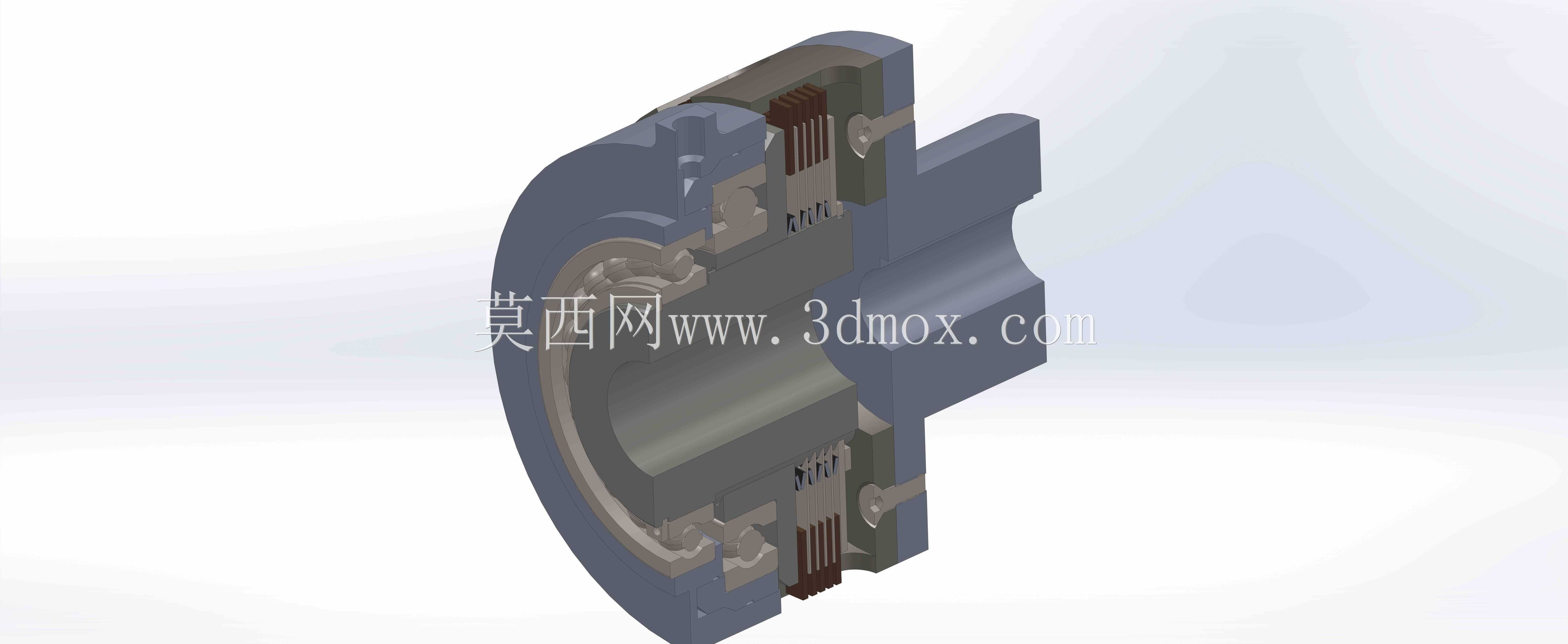

　　这款多片式湿式电磁离合器的剖面结构，完整呈现了摩擦传动类部件的核心装配逻辑，在机床主轴传动、工程机械行走系统、自动化生产线动力切换单元中都有广泛应用，核心作用是在主动轴持续运转的状态下，实现从动端的动力接合与切断，不需要整机停机就能完成工位切换、负载启停的动作，大幅降低传动系统的启动冲击，延长后端负载设备的使用寿命。从结构设计来看，摩擦副采用多组叠装的铜基摩擦片与钢质对偶片交替排布，湿式工作环境下油液会填充在片间间隙，接合过程中油膜的剪切作用能让扭矩传递更平缓，不会出现干式离合器接合瞬间的顿挫感，同时循环油液可以持续带走摩擦产生的热量，避免长时间滑摩导致的摩擦片烧蚀，适合高频率启停、大扭矩传递的工况。

　　设计阶段需要重点控制摩擦片组的轴向压缩行程，行程过大会导致电磁衔铁吸合不到位，传递扭矩不足出现打滑，行程过小则会在分离状态下片间残留摩擦，导致从动端带转，无法彻底切断动力，因此在衔铁与摩擦片组之间设置了调整垫片组，装配时可以根据实际摩擦片磨损量调整间隙，保证吸合与分离的动作可靠性。两侧的支撑轴承采用深沟球轴承结构，分别承担主动端与从动端的径向载荷，轴承端设置了双唇式密封圈，既可以防止内部的冷却润滑油泄漏，又能阻挡外界的粉尘、金属碎屑进入摩擦腔，避免摩擦片出现异常磨损。安装边界上，主动端采用轴孔配合加平键的连接方式，与动力输出轴同轴装配，从动端设计为法兰连接结构，可以直接对接齿轮、带轮或者负载输入轴，

　　整体径向尺寸控制在同扭矩等级干式离合器的八成左右，轴向安装长度更短，适合安装空间紧凑的传动布局。电磁线圈内置在离合器的壳体内部，通电后产生的磁吸力会驱动衔铁轴向移动，压紧摩擦片组实现扭矩传递，断电后复位弹簧会快速推动衔铁回位，摩擦片组释放，动力切断，整个动作响应时间可以控制在几十毫秒级别，能够满足高精度传动系统的快速切换需求。在结构细节上，摩擦片的内花键与主动轴套配合，对偶片的外花键与从动壳体配合，动力传递过程中载荷均匀分布在每一片摩擦副的接触面上，不会出现单片应力过载的情况，花键配合处设计有润滑槽，保证油液可以进入花键啮合面，减少滑动磨损。
