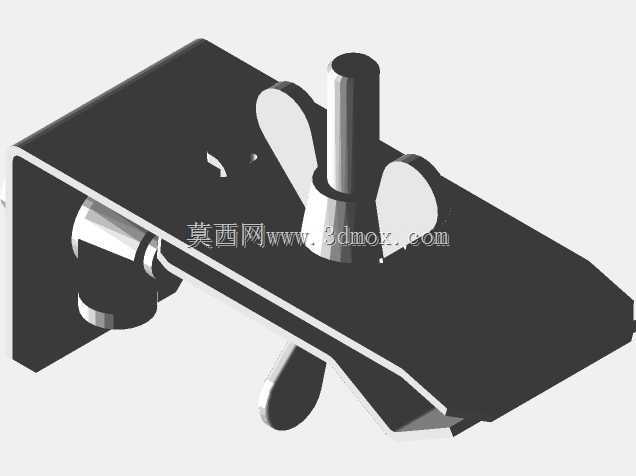

翼形旋钮压紧式快速夹持锁扣结构

　　这类带翼形旋钮的压紧锁扣，常应用在需要频繁开合、且对压紧力有明确要求的舱体、检修门、小型设备防护罩场景中，比如舞台演出配套的临时设备舱、户外便携工具箱、工业设备侧开检修面板，不需要额外工具就能完成锁紧与解锁操作，操作人员徒手拧动翼形旋钮即可调节压紧程度，适配不同厚度的被夹持件边界。从结构设计逻辑来看，整个构件采用弯折钣金作为主体承载基座，基座一侧预留的销轴连接位，用来和固定端的安装板做铰接配合，另一侧的开口卡槽直接卡入配套的挂扣桩，转动翼形旋钮时，旋钮下方的压合面会沿着中心螺柱的轴向进给，逐步压在卡槽外侧的钣金面上，持续施加轴向压紧力，让锁扣和挂扣桩之间形成稳定的预紧力，避免设备运行过程中因为振动出现松脱、异响的问题。

　　设计时特意将翼形旋钮的两个操作耳做了圆弧过渡处理，没有尖锐棱角，徒手操作时不会划伤手部，旋钮和中心螺柱采用一体式结构设计，减少了零散零件的装配环节，降低整体结构的失效概率。基座的钣金弯折边做了等半径的圆角处理，既可以避免钣金裁切后的锐边割伤安装人员，也能提升弯折位置的结构强度，减少长期反复受力后出现的应力开裂问题。安装边界上，基座的两个铰接孔位保持同轴度公差在0.1mm以内，保证铰接转动时没有卡滞感，中心螺柱的轴线和卡槽的卡入面保持垂直，避免压紧时出现偏载，导致局部压痕或者压紧力不足的问题。实际使用过程中，这类锁扣不需要配套钥匙或者专用扳手，在需要快速开启检修、临时开合的场景下，操作效率比传统螺栓压紧结构高很多，

　　同时可以通过调节旋钮的进给行程，适配3mm到12mm厚度区间的被夹持法兰边，不需要额外更换配件就能适配一定范围内的安装公差。结构上没有设置复杂的弹性零件，所有受力部件都是刚性金属材质，在潮湿、多粉尘的使用场景下，不会因为弹性件锈蚀、卡滞导致锁扣失效，日常维护只需要定期在铰接位置和螺柱配合面涂抹少量润滑脂，就能保证长期操作的顺畅性。从受力角度分析，锁扣锁紧后，主要的受力路径是从翼形旋钮的压合面传递到基座钣金，再通过卡槽传递到固定端的挂扣桩，最后传递到设备本体，整个受力路径短，没有多余的传力环节，结构刚性充足，能承受一定程度的侧向拉扯力，不会因为意外触碰就出现解锁的情况。
