三轴重型自卸运输卡车结构设计

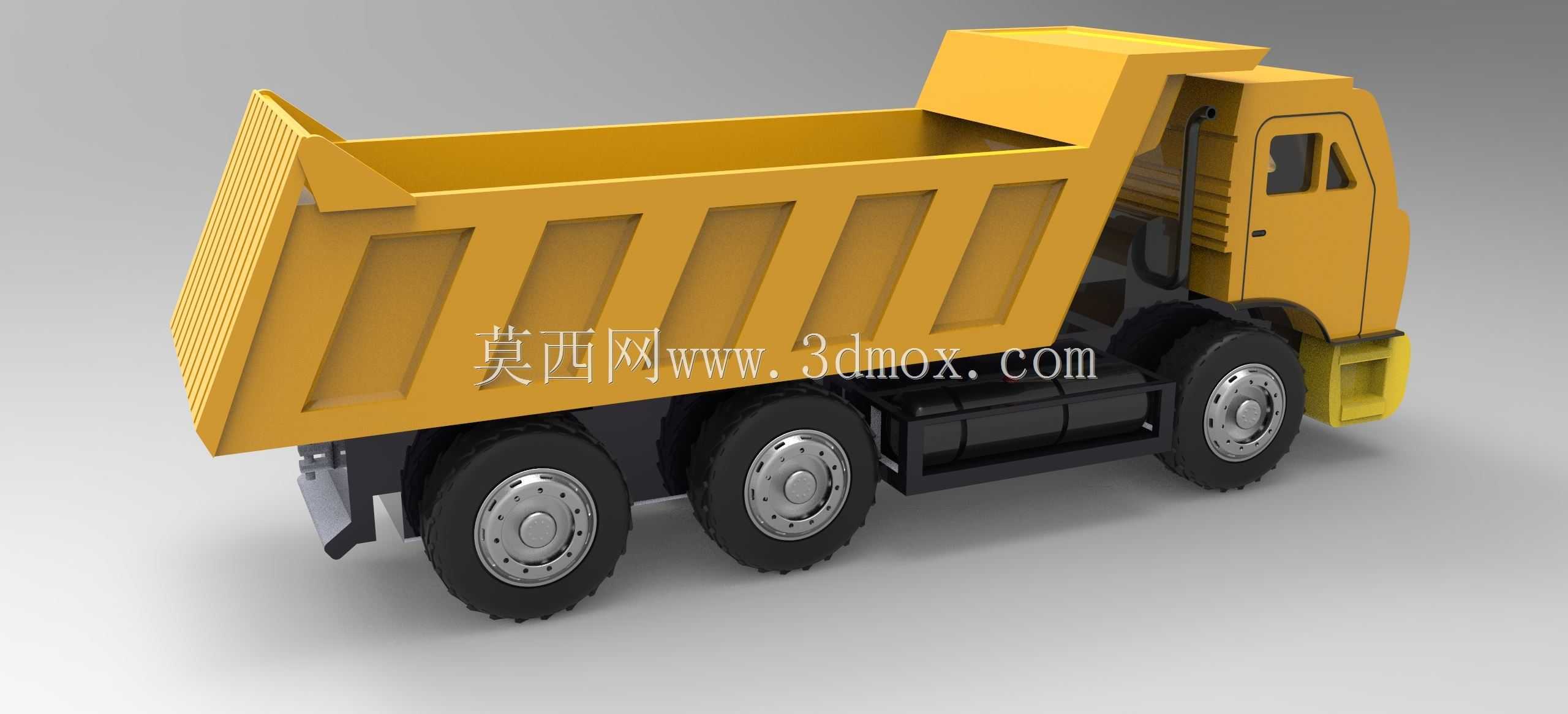

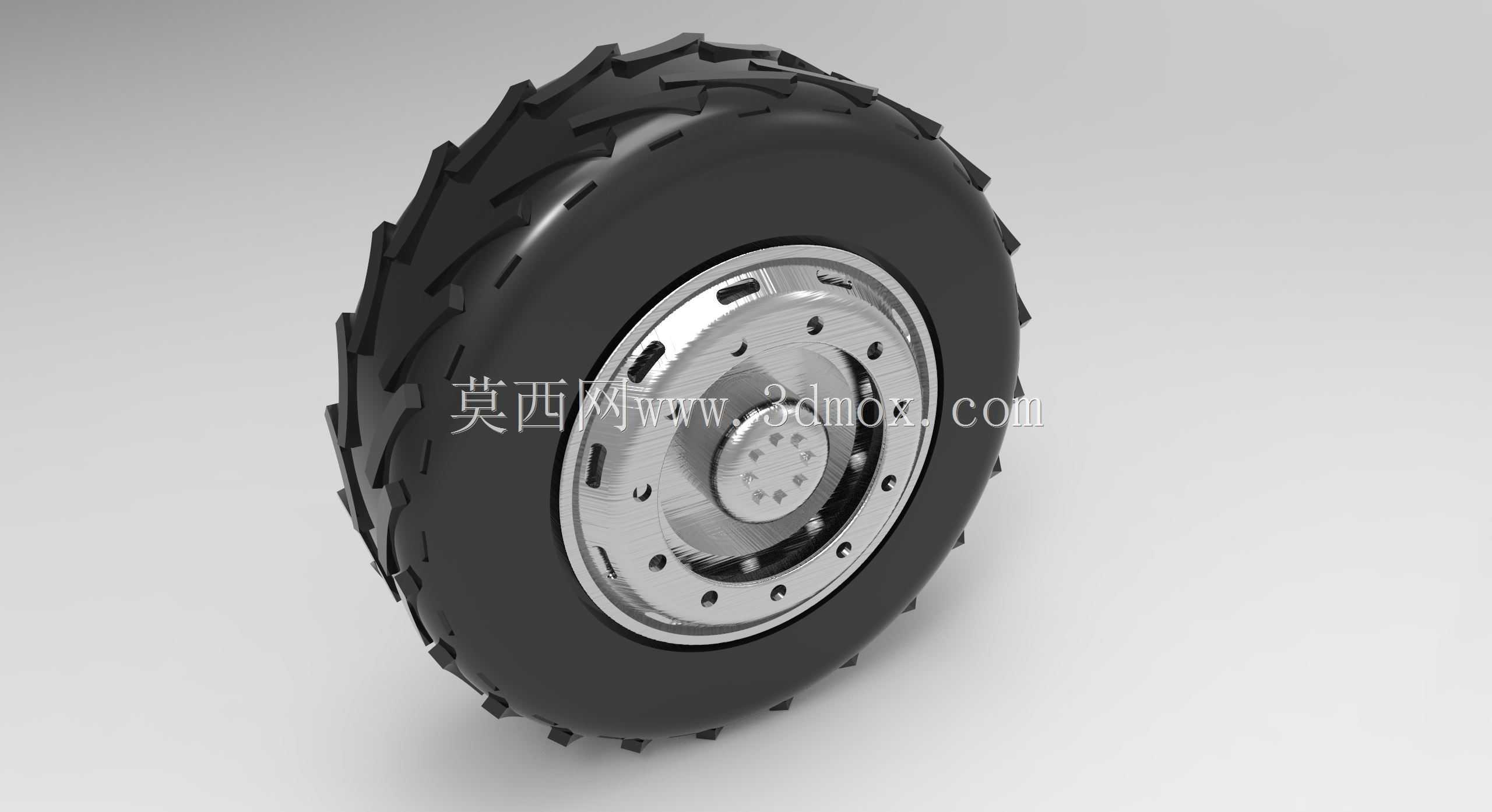

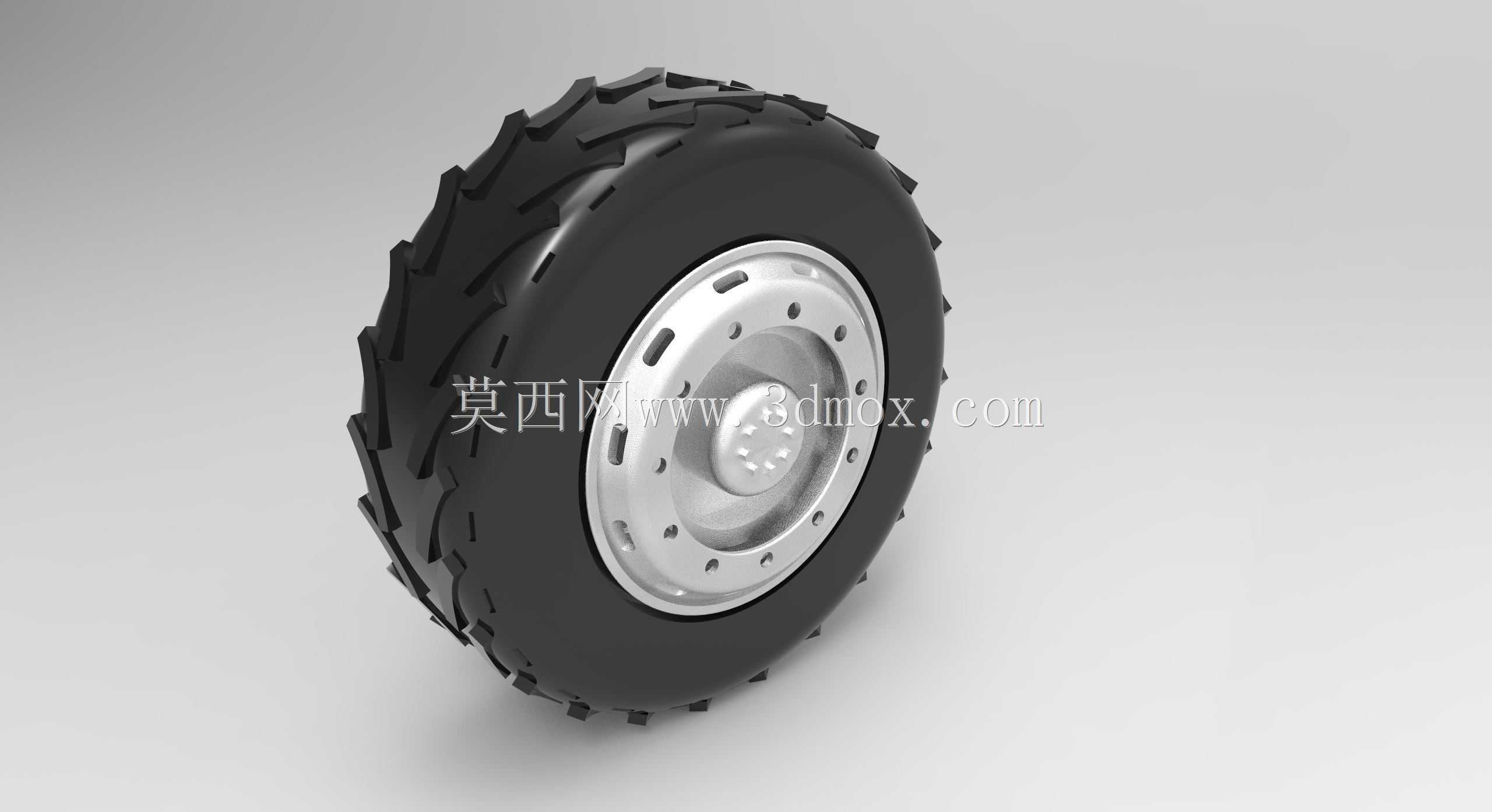

　　这款三轴自卸运输车辆的三维结构设计，首先围绕矿山短驳、基建工地散料转运的核心作业场景展开，日常作业中需要频繁在非铺装路面行驶，承载砂石、土石方、建筑废料等高密度散状物料，因此在结构布局上优先考虑了重载工况下的受力合理性。整车采用6×4驱动形式的三轴布局，相比两轴车型拥有更大的承载吨位上限，同时转向轮采用单胎结构、后两轴采用双胎配置，既保证了转向灵活性，也能将满载时的轴荷均匀分散到路面，避免非铺装路面出现陷车、轮胎过度磨损的问题。

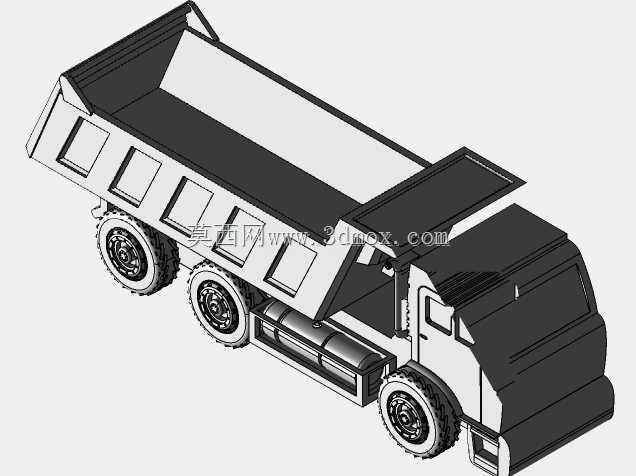

　　货厢部分采用U型截面加外侧竖向加强筋的结构设计，相比传统矩形货厢，U型内壁不存在直角积料死角，卸料时物料能够依靠自重完全滑出，不需要额外人工清理；外侧均匀分布的竖向加强筋，既可以提升货厢侧板的抗冲击能力，避免装载大块石料时砸变形厢体，也能在举升卸料时分散厢体受力，防止长期重载举升出现厢体扭曲变形。货厢尾部的铰接点位置经过反复校核，举升时的翻转角度能够达到45度以上，保证粘度较高的湿土、矿粉类物料也能顺利卸净，不会出现尾部卡料的情况。

　　驾驶室采用短头平头结合的布局设计，在保证驾驶员前方视野的同时，前部预留了足够的碰撞溃缩空间，满足工程车辆的安全防护要求；车门侧窗的观察角度经过优化，驾驶员可以直接观察到车辆右侧的轮胎位置和周边作业人员，减少工地作业时的视觉盲区。底盘部分的车架采用双层纵梁结构，纵梁截面高度根据轴荷分布做了变截面设计，在悬架安装、转向机固定的受力集中区域做了局部加强，避免长期重载行驶出现车架开裂的问题；油箱、储气筒、蓄电池等附属部件全部布置在车架内侧的空余位置，既不会超出整车宽度边界，也能避免工地行驶时被飞石、障碍物磕碰损坏。

　　整车的外形尺寸边界严格参照公路工程车辆的限界要求设计，整车宽度控制在2.5米以内，满载时的整车高度不超过3.2米，能够满足普通工地临时道路、矿区运输道路的通行要求，也可以合规上公路进行短距离转场。举升机构采用前置多级液压油缸布局，相比中置举升结构拥有更大的举升力，举升过程的稳定性更好，即使在路面略有倾斜的场地卸料，也不会出现车辆侧倾的风险；后保险杠、侧防护栏的安装位置都预留了足够的安装孔位，符合工程车辆的安全防护规范，能够避免小型作业人员、非机动车钻入车底的安全隐患。在建模过程中，所有部件的装配间隙都按照实际生产的公差要求预留，比如轮胎与轮眉的跳动间隙、转向轮的最大转角间隙、货厢举升时与驾驶室的安全间隙都做了动态干涉检查，确保结构设计能够直接对接生产工艺，不需要后续做大幅度的结构调整。
