槽轮式日内瓦间歇传动机构设计

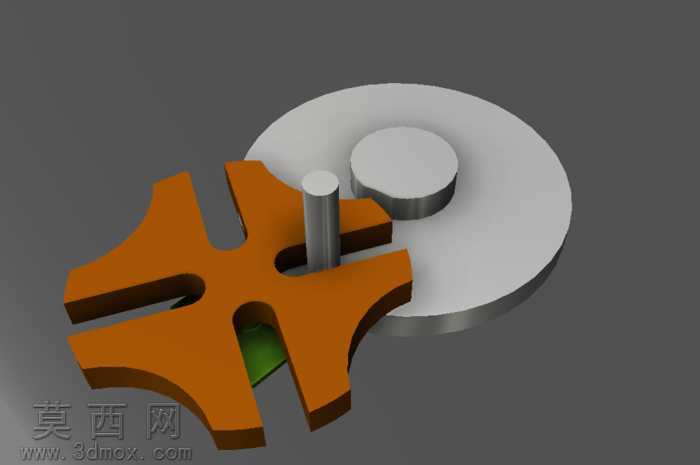

本作品为经典槽轮式日内瓦间歇传动机构的三维建模成果，建模过程严格遵循机械设计手册中槽轮机构的设计规范，先通过参数化草图绘制确定主动拨盘、圆柱销、从动槽轮的核心尺寸比例，保证圆柱销进入槽轮径向槽时的切入切出角度符合运动学要求，避免机构运行时出现刚性冲击。建模阶段先完成主动拨盘的基体特征构建，在拨盘端面定位圆柱销的安装位置，通过拉伸凸台命令完成圆柱销与拨盘的一体化建模，保证拨盘回转中心与圆柱销中心的中心距匹配槽轮的分度圆半径。从动槽轮部分采用多段拉伸切除命令构建四个对称分布的径向开口槽，槽的宽度与圆柱销直径采用间隙配合公差，同时完成槽轮中心轴孔、定位凸台的特征构建，保证槽轮每次转位的角度精准为90度，实现四工位的间歇转位动作。材质与渲染环节，主动拨盘与圆柱销采用抛光金属材质，添加低粗糙度的金属反射效果模拟钢制零件的表面质感，从动槽轮采用橙色工程塑料材质，添加细微的磨砂纹理区分不同零件的材质属性，场景中添加柔和的环境光与定向补光，突出零件的轮廓边界与装配关系，渲染视角选择斜向等轴测视角，可同时观察到拨盘与槽轮的啮合状态、圆柱销与径向槽的配合位置。结构设计上重点优化了槽轮锁止弧的轮廓精度，保证拨盘上的凸锁止弧与槽轮的凹锁止弧能够完全贴合，在圆柱销脱离径向槽的停歇阶段，锁止弧可完全限制槽轮的自由度，避免槽轮出现误转动，保证间歇传动的定位精度。整体装配过程添加了同轴心、重合等标准配合关系，拨盘与槽轮的回转中心保持固定中心距，可直接导入运动仿真模块添加旋转马达，模拟机构连续输入转动、槽轮输出间歇转位的完整运动过程，直观展示日内瓦机构将连续旋转运动转换为间歇步进运动的工作原理，可作为机械原理教学演示、间歇传动工位设计的参考模型。
