可调角度轮式气动弹射装置设计

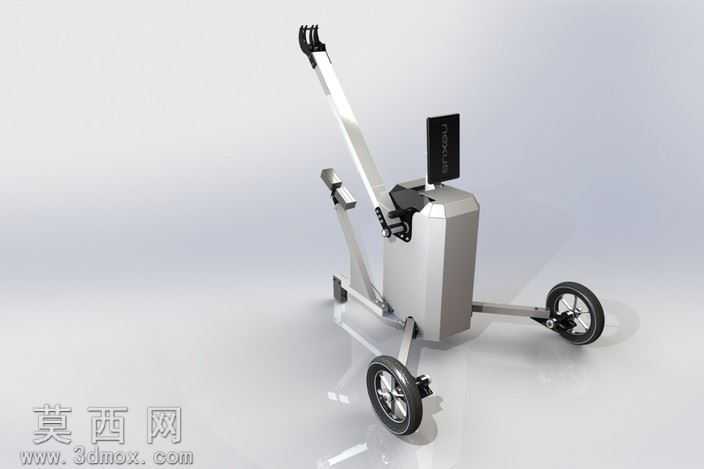

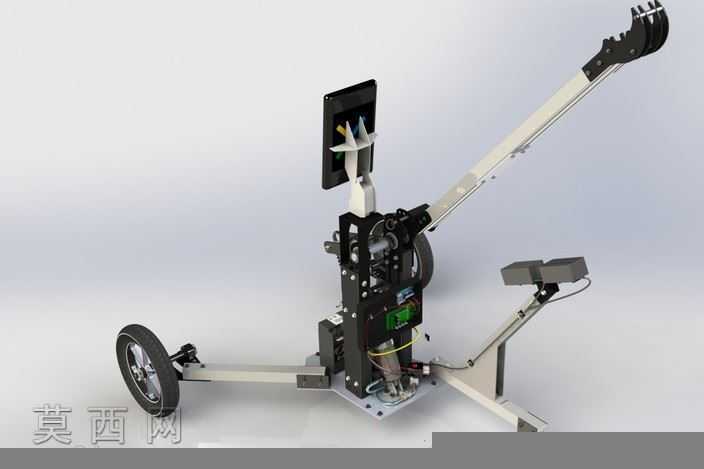

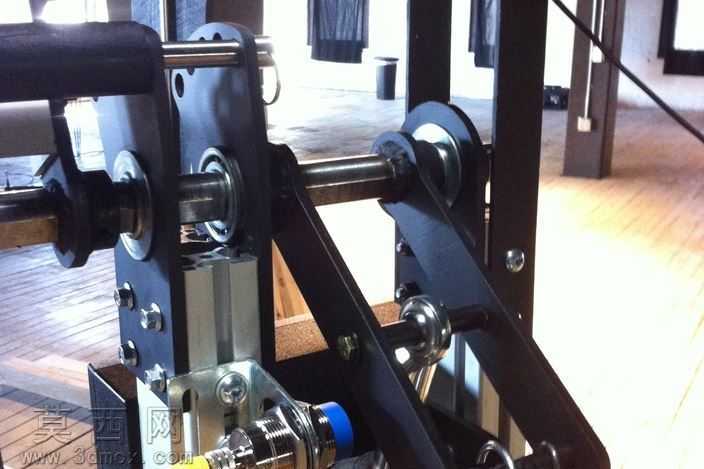

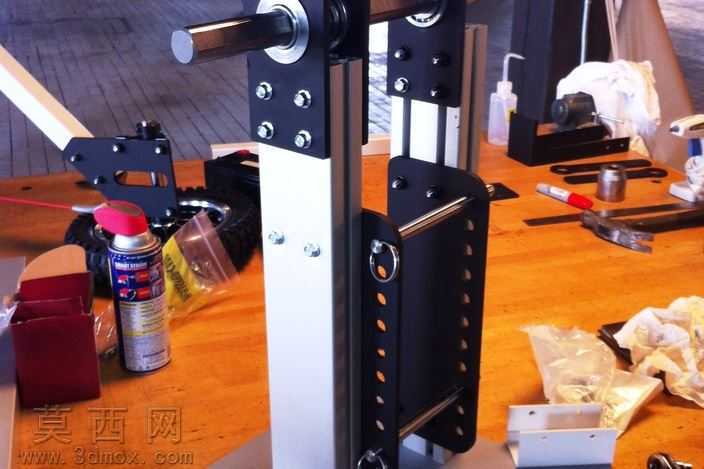

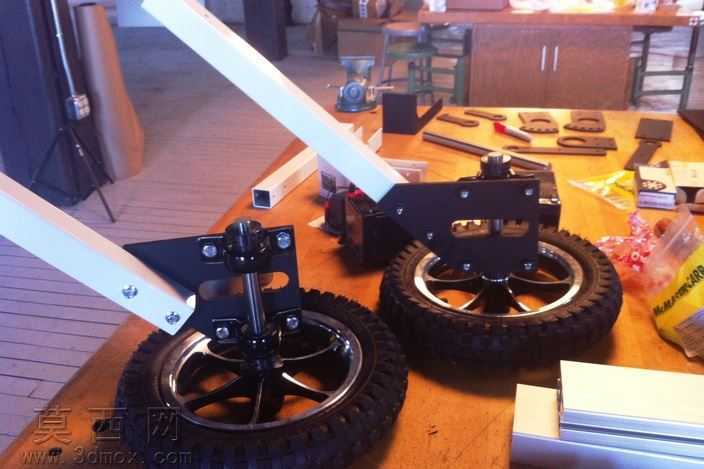

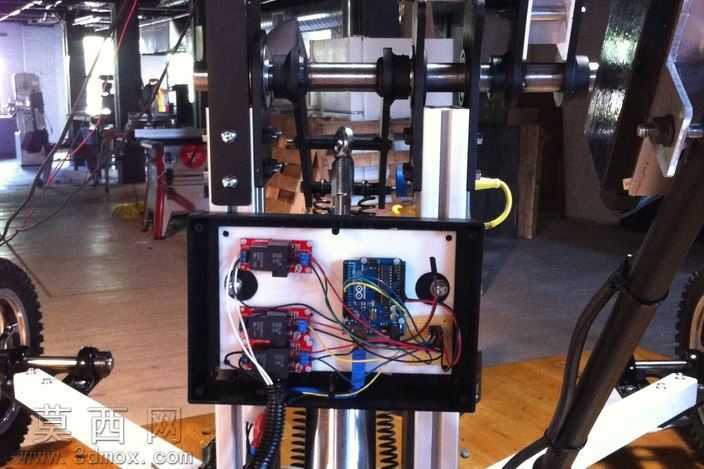

本作品为可调式气动弹射装置的三维建模成果，建模阶段依托三维设计软件完成全零部件的参数化构建，首先对装置的整体框架进行基准定位，以底部轮式移动底盘为基础，依次搭建支撑立柱、角度调节摆臂、发射承载架、气动动力组件等核心结构，所有零件均按照实际装配逻辑添加同轴、面重合、角度限位等配合约束，确保整体机构可实现预设的角度调节与发射动作模拟。渲染阶段采用哑光金属材质处理底盘与支撑框架，还原铝合金型材的磨砂金属质感，对气动管路、密封组件采用深色工程塑料与橡胶材质区分，轮组部分添加橡胶轮胎的纹理质感与金属轮毂的反光效果，摆臂发射端的卡持结构做金属切削面的高光处理，整体渲染采用柔光工作室环境，突出装置各部件的结构层次与材质差异，清晰展现机械结构的细节特征。结构设计上，装置采用三轮式移动底盘保证放置与移动的稳定性，长摆臂式发射架通过铰接结构与主支撑座连接，可实现-22.5°至7.5°范围内的发射角度调节，适配不同的发射需求；动力部分以压缩气体作为核心能量来源，搭配复位弹簧实现发射后的机构回位，通过触发装置控制气缸排气口电磁阀，配合接近传感器实现发射动作的精准触发，高能量配置方案下搭配气路缓冲与限位结构，避免发射过程中的机构冲击损坏；电路控制部分集成旋转电磁铁与可编程控制模块，可实现发射时序的精准调控，同时预留了运动相机、平移倾斜调节组件的安装位，可拓展搭载拍摄设备完成动态记录。设计过程中重点优化了气路布局与线路走向，避免管线与运动部件产生干涉，角度调节机构添加锁紧结构，保证发射状态下的结构稳定性，整体结构兼顾功能性与拓展性，可通过调整气压参数适配不同重量的发射载荷，轮式底盘的设计也让装置的转场移动更加便捷。
